Сравнительные характеристики чипсетов VIA и Intel

Direct Media Interface, сокр. DMI — последовательная шина, разработанная фирмой Intel для соединения южного моста (ICH) материнской платы c северным (MCH или GMCH). Впервые DMI использована в чипсетах семейства Intel 915 с южным мостом ICH6 в 2004 году^[1]. Серверные чипсеты используют похожий интерфейс, называемый Enterprise Southbridge Interface (ESI).

Пропускная способность шины DMI первого поколения составляет 2 ГБ/сек, что значительно выше, чем пропускная способность шины Hub Link (266 МБ/сек), которая используется для связи между северным и южным мостами в чипсетах Intel 815/845/848/850/865/875. Вместе с этим, полоса пропускания 2 ГБ/сек (по 1 ГБ/сек в каждом направлении) делится с другими устройствами (например, PCI Express x1, PCI, HD Audio, жесткие диски), так что фактически её ширина уже.

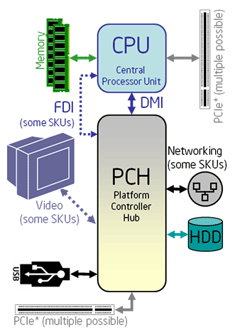

В материнских платах для процессоров с разъёмом LGA 1156 (то есть для Core i3, Core i5 и некоторых серий Core i7^[2] и Xeon) и со встроенным контроллером памяти, DMI используется для подсоединения чипсета (PCH) непосредственно к процессору^[3]. (Процессоры серии Core i7 для LGA 1366 подсоединяется к чипсету через шину QPI^[4].)

DMI является проприетарной технологией Intel. В 2009 году Intel отказалась лицензировать шину DMI фирме Nvidia. Поскольку поддержка DMI встроена в процессоры с ядрами Lynfield и Clarkdale для разъёма LGA 1156 и используется для подсоединения к чипсету, Nvidia фактически потеряла право производить чипсеты для большей части новых процессоров Intel^[5].

DMI (Direct Media Interface) — специализированная шина, используемая в обычных ПК и предназначенная для связи северного и южного мостов чипсетов фирмы Intel, например, P45 и ICH10. В серверах может применяться другая шина, ESI (Enterprise Southbridge Interface), причём по крайней мере в некоторых южных мостах, включая ICH10, возможно переключение между DMI и ESI (оно выполняется аппаратно путём соответствующей распайки микросхемы).

Шина DMI имеет два виртуальных канала передачи информации, обозначаемых VC0 и VC1, причём VC1 имеет более высокий приоритет. Благодаря этому обеспечивается выполнение истинно изохронных (т.е. привязанных ко времени) передач, необходимых, например, для обмена мультимедийной информацией в реальном времени: они выполняются по каналу VC1, и только когда таких передач нет, производится обмен данными по каналу VC0 с менее приоритетными устройствами. Канал VC0 всегда разрешён; канал VC1 должен быть сконфигурирован программно на обоих концах шины DMI, т.е. в северном и южном мостах.

Базовая функциональность шины DMI полностью прозрачна для ПО, поэтому существующие операционные системы могут работать с устройствами, косвенно подключаемыми через эту шину, как будто этой шины не существует. Расширенные функции, например, обеспечение изохронных транзакций через канал VC1, требует соответствующей программной настройки DMI.

В процессорах фирмы Intel, на кристаллах которых интегрирован северный мост, шина DMI обеспечивает связь между кристаллом процессора и южным мостом. Тем не менее, логически эта шина по-прежнему является связующей линией между северным и южным мостами, поскольку северный мост лишь физически интегрирован с процессором, но архитектурно по-прежнему является независимым устройством.

DMI (Direct Media Interface) - интерфейс, представленный Intel в 2004 году (начиная с Intel 915 Express), который служит мостом для соединения южного (ICH) и северного моста (MCH), либо для непосредственной шины «процессор – чипсет – процессор» в LGA 1156 \ 1155, LGA775 и более ранние, кроме LGA 1366.

Версия 1.0, поддерживает скорость передачи данных – 10 Гб/с, версия 2.0 (две линии в одной) – 20 Гб/с.

Применяется также в мобильных решениях, в частности в наборе логики для Intel Atom, встраиваемой технике.

MI (Direct Media Interface) – последовательная шина типа точка-точка, используемая для связи процессора с чипсетом и для связи южного моста чипсета с северным. Разработана компанией Intel в 2004 году.

Для связи процессора с чипсетом обычно используется 4 канала DMI, обеспечивающих максимальную пропускную способность до 10 Гбайт/с, для ревизии DMI 1.0, и 20 Гбайт/с, для ревизии DMI 2.0, представленной в 2011 году. В бюджетных мобильных системах может использоваться шина с двумя каналами DMI, что в два раза снижает пропускную способность по сравнению с 4-х канальным вариантом.

Часто в процессоры, использующие связь с чипсетом по шине DMI, встраивают, наряду с контроллером памяти, контроллер шины PCI Express, обеспечивающий взаимодействие с видеокартой. В этом случае надобность в северном мосте отпадает, и чипсет выполняет только функции взаимодействия с платами расширения и периферийными устройствами. При такой архитектуре материнской платы не требуется высокоскоростного канала для взаимодействия с процессором, и пропускной способности шины DMI хватает с избытком.
