Частота шины памяти всегда равна частоте шины процессора FSB





Доверь свою работу кандидату наук!
Поможем с курсовой, контрольной, дипломной, рефератом, отчетом по практике, научно-исследовательской и любой другой работой

Встроенные контроллеры интерфейсов и средства управления поддерживают: AGP Rev 1.0 (4/12/96) с режимами 1Х/2Х(66/133 МГц, 3,3 В); AGP sideband; PCI Rev. 2.1, 3,3 В и 5 В, 33 МГц, 32 бит; до 5 устройств PCI (в дополнение к I/O bridge — PIIX4/PIIX4E); Bus Mastering; UltraDMA/33; 2 порта IDE (4 IDE-устройства); 2 порта USB (2x127 USB-устройств); System Management Bus (SMB); Power Management; ACPI power management (спецификация PC'98 ACPI power-management) для мобильных (mobile) и настольных (desktop) систем; Wired for Management (WfM) и другие функции и устройства. В составе систем, созданных на основе .чипсета i440BX, возможно использование жестких дисков UltraDMА/66, однако работа с ними будет осуществляться в режиме UltraDMA/33.

Частоты шины AGP и PCI связаны с частотой шины процессора. В i440BX реализовано два коэффициента для получения частоты AGP из частоты FSB — 1:1 и 2:3. Для шины PCI значение такого коэффициента может быть выбрано из соотношений — 1:2, 1:3, а также 1:4. Последний вариант поддерживается не всеми материнскими платами, однако именно он представляет наибольший интерес для пользователей, экспериментирующих с режимами overckloking.

Чипсет i440BX AGPset состоит из двух микросхем: 82443ВХ и 82371АВ/ЕВ. Микросхема 82443ВХ — Host Bridge/Controller PCI AGP (РАС). Микросхема 82371АВ/ЕВ - PCI-TO ISA/IDE Xcelerator (PIIX4/PIIX4E).

Структура компьютера с чипсетом i440BX AGPset представлена на рис. 16.7.

Отсутствие у J440BX средств, обеспечивающих работу с жесткими дисками в соответствии с протоколом UltraDMA/66, поддерживаемым всеми современными накопителями этого класса, производители материнских плат решают установкой дополнительного UItraDMA/66-контроллера, реализуемого с помощью специализированных микросхем, например, High Point HPT 366. Именно с помощью такой микросхемы реализована данная возможность в некоторых материнских платах фирмы Abit, а также в ряде изделий других фирм, выпускающих подобные платы. Использование микросхемы контроллера UltraDMA/66 (High Point HPT 366) в архитектуре компьютера с чипсе-1 том i440BX AGPset представлено на рис. 16.8.

Рис. 16.7. Структура компьютера с чипсетом I440BX AGPset

Рис. 16.8. Контроллер UltraDMA/66 (High Point HPT 366) в архитектуре компьютера с чипсетом (440ВХ AGPset

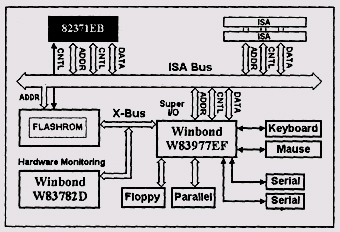

В дополнение к средствам поддержки протокола UltraDMA/66 конструкторы материнских плат нередко применяют специализированные микросхемы, обеспечивающие функции аппаратного мониторинга, являющегося обязательным атрибутом архитектуры современных систем. Эту возможность конструкторы реализуют с помощью специальных микросхем, таких как Winbond W83782D. Схема включения микросхем контроллеров Super I/O (Winbond W83977EF) и аппаратного мониторинга (Winbond W83782D) в архитектуре компьютера с чипсетом 1440ВХ AGPset представлена на рис. 16.9.

Рис. 16.9. Контроллеры Super I/O (Winbond W83977EF) и аппаратного мониторинга (Winbond W83782D) в архитектуре компьютера с чипсетом J440BX AGPset

Указанные микросхемы — Winbond W83782D и High Point HPT 366 — не входят в состав чипсета i440BX AGPset. Однако эти, а также некоторые другие элементы позволяют дополнить функциональные возможности данного чипсета и продлить период его целесообразной эксплуатации в составе высокопроизводительных материнских плат. Выпуск подобных плат продолжается, несмотря на появление новых чипсетов фирм Intel, VIA, ALi и SiS, архитектура которых отличается более широким набором функциональных возможностей по сравнению i440BX AGPset. Однако даже после выпуска фирмой Intel первых специализированных наборов следующего поколения, таких как i810, i8lOE, i820 и i820E, чипсет i440BX AGPset фактически не потерял своего значения и остается одним из самых стабильных и производительных наборов с оптимальным показателем цена/производительность, а материнские платы, созданные на основе этого чипсета, обеспечивают сравнительно высокий уровень производительности и необходимый уровень функциональных возможностей.

J440ZX AGPset — предназначен для высокопроизводительных компьютеров с процессорами типа Pentium II/III. Построен на основе архитектуры ядра чипсета 1440ВХ AGPset, но проще и дешевле своего прототипа. Этот специализированный набор явился результатом проводимой фирмой Intel политики по разделению секторов рынка компьютеров по их производительности и стоимости с целью оптимизации показателя цена/производительность. По производительности и функциональным возможностям чипсет 1440ZX незначительно уступает I440BX, что явилось следствием существенного упрощения его архитектуры по сравнению с прототипом.
