ПОЯСНЕНИЯ К ВЫПОЛНЕНИЮ ЭПЮРА 4





Задача 1

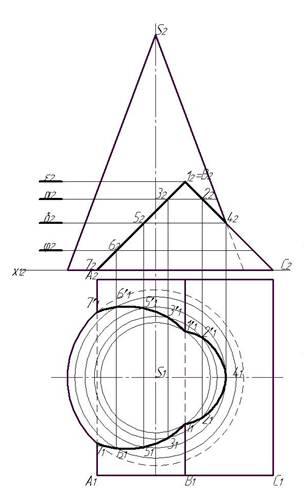

Этап 1 (рис. 28). Для выполнения первой задачи во фронтальной плоскости проекций необходимо провести фронтально-проецирующие секущие плоскости, пересекающие обе поверхности (ε, a, b, j).





Рис. 28. Этап 1



Первую секущую плоскость проведем через вершину данной треугольной призмы, третью – через точку пересечения образующей конуса и грани В2С2, остальные – произвольно. На горизонтальной проекции заданные секущие плоскости можно воспроизвести с помощью окружностей, радиусы которых будут зависеть от положения секущих плоскостей (см. рис. 28). Точки сечения на горизонтальной плоскости проекций получаются при пересечении проекционных связей, опущенных из 12, 22, 32, 42 и т.д. и соответствующих им окружностей – 11, 21, 31, 41 и т.д.(рис.28). Построив необходимые точки сечения на горизонтальной плоскости проекций, плавной кривой линией соединим их. Видимые части сечения и поверхностей обведем основной линией, невидимые части – штриховой.

Задача 2

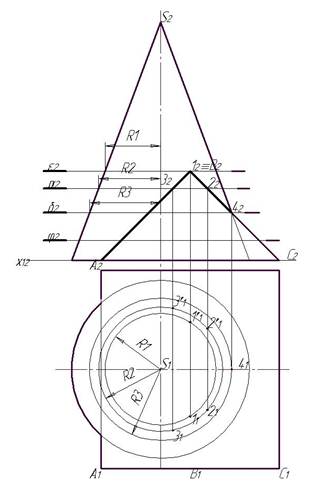

Этап 2 (рис.29). Необходимо построить полную развёртку одной из пересекающихся поверхностей и нанести на ней линию пересечения поверхностей.





Рис. 29. Этап 2

Построение развертки треугольной призмы начинаем с развертки ее боковых граней, с обеих сторон пристраиваем треугольники – основания призмы.

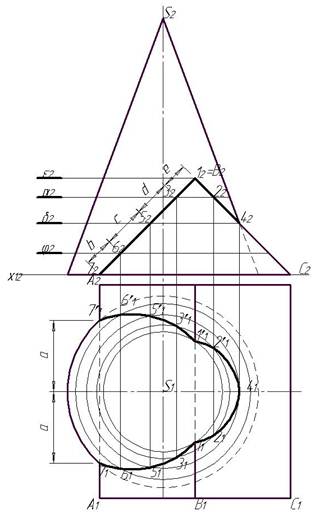

Рис. 30





Расстояния до точек сечения берем как из горизонтальной плоскости проекций, так и с фронтальной (см. рис. 29 и рис.30). Построив точки сечения, соединяем их плавной кривой линией. Развертка выполнена. Образец выполнения эпюра №4 представлен на рис. 31.

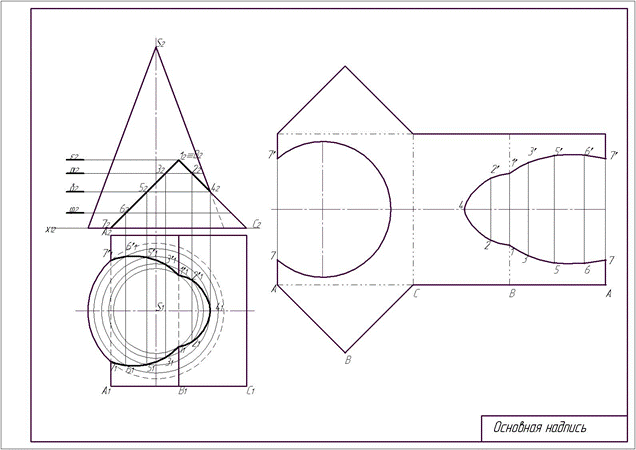

Рис. 31. Пример выполнения эпюра №4
