Создание штриховки в T-FLEX CAD

Команда предназначена для создания штриховок. Основная часть параметров штриховки доступна для редактирования в полях системной панели (см. рисунок 1). Устанавливая соответствующие параметры штриховки, можно добиться необходимого способа заполнения контура, от стандартных и специальных технических до различных художественных типов. Заливка заполняет область профиля установленным цветом. Также параметры штриховки можно задать в окне «Параметры штриховки», выбрав опцию (Рисунок 27).

Существует два режима ввода штриховки ручной и автоматический. Для задания режима автоматического поиска контура нужно выбрать опцию и нажать левую клавишу мыши внутри создаваемого контура. В этом режиме можно получить контур штриховки, ограниченный только линиями изображения. Если в результате поиска контур был найден, он будет подсвечен на экране. Стоит учесть, что при автоматическом создании контура редактирование его отдельных сегментов невозможно. Для успешного определения контура штриховки линии изображения должны образовывать замкнутый контур. Можно подряд выбирать несколько контуров. В случае, если выбранные контуры имеют общие линии изображения, то по этим линиям контуры автоматически объединяются. Опция позволяет задать параметры режима автоматического поиска контура (определить какие типы линий изображения будут учитываться при поиске контура).

Рисунок 27 – Окно «Параметры штриховки».

Опция позволяет копировать свойства с существующей штриховки.

Опция предназначена для ручного ввода контура. В этом режиме контур штриховки может привязываться не только к линиям изображения, но и к узлам, линиям построения, точкам, заданным в абсолютных координатах. При ручном вводе контура штриховки работает механизм объектной привязки. Если курсор приблизить к элементу чертежа, его значок принимает соответствующий вид, а элемент подсвечивается, также как при создании линий изображения.

Отмена действий по вводу как отдельного контура, так и штриховки в целом, осуществляется клавишей «Esc » или нажатием правой клавиши мыши. При этом действии появляется окно «Действие по правой кнопке» (Рисунок 28)

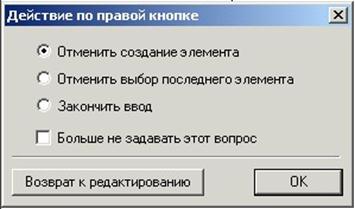

Рисунок 28 – Окно «Действие по правой кнопке»
