Методика построение карты гидроизогипс

Построим карту гидроизогипс, пользуясь планом расположения скважин, их абсолютными отметками и глубиной залегания грунтовых вод.

На рис. 9 показано расположение 12 скважин в углах квадратной сетки на расстоянии 25 м друг от друга. В таблице 3 приведены абсолютные отметки устьев скважин и результаты одновременного замера глубин залегания уровня грунтовых вод. Используя эти данные, построим топографическую основу и карту гидроизогипс масштаба 1:500, приняв сечение горизонталей и гидроизогипс через 1 м. На карте укажем направление потока и выделим участки с глубиной залегания уровня грунтовых вод менее 2 м.

Таблица 3

В заданном масштабе наносим план расположения скважин, обозначая их кружками диаметром 2 мм. Слева от каждой скважины записывается ее номер, справа в числителе - абсолютная отметка устья, в знаменателе - абсолютная отметка уровня грунтовых вод (УГВ). Абсолютную отметку УГВ в каждой скважине вычисляем как разность между отметкой устья и глубиной залегания УГВ.

Н_а= Н_з- h,

где Н_а - абсолютная отметка УГВ; Н_з - абсолютная отметка поверхности земли; h - глубина залегания подземных вод.

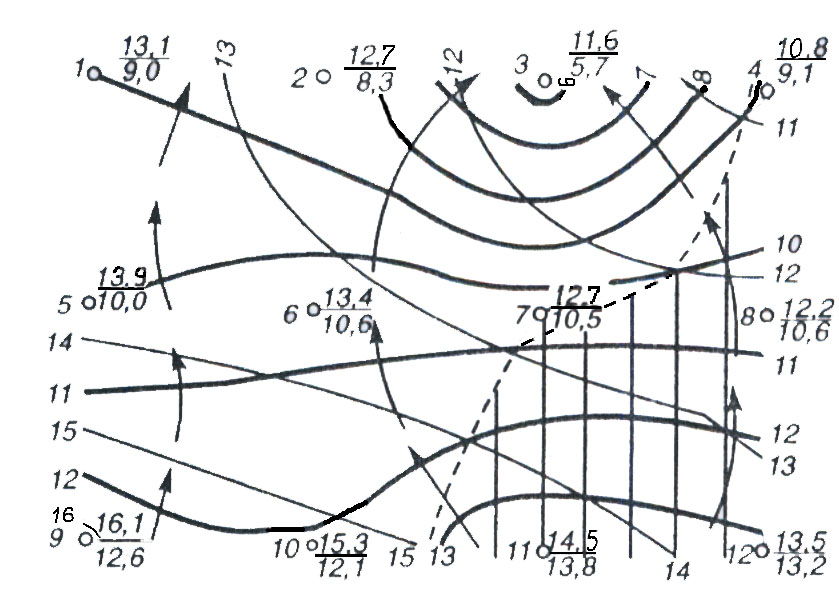

Пример построения карты гидроизогипс

Рис. 9

Находим далее путем интерполяции между абсолютными отметками устьев скважин точки с абсолютными отметками, равными целому числу (сечение горизонталей и гидроизогипс через 1 м). Соединив точки с одинаковыми отметками плавными линиями, получаем горизонтали рельефа (на рисунке обозначены тонкими линиями). Аналогично путем интерполяции находим точки с абсолютными отметками УГВ. Соединив точки с одинаковыми отметками УГВ плавными линиями, получим гидроизогипсы (на рис. - жирные линии).

Палетка накладывается на одну из точек таким образом, чтобы отметка на палетке и отметка точки совпадали. Эта точка фиксируется путем прокола иголкой. Далее палетка поворачивается вокруг иголки до тех пор, пока отметка второй точки не совпадет с отметкой по палетке. На пересечении отрезка, соединяющего точки с масштабной сеткой палетки, находят искомые точки (рис. 10б). Целесообразно производить интерполяцию, соединяя ближайшие точки отрезками так, чтобы последние образовывали в плане треугольники или четырехугольники (в данном случае - квадраты).

Палетка для интерполяции (а) и схема интерполяции (б).

Рис.10

Необходимо отметить, что грунтовый поток обычно разбивается реками и поверхностными водоемами на отдельные, более мелкие потоки. Поэтому не следует интерполировать точки, расположенные по разные стороны поверхностных водотоков и водоемов. При наличии таких водотоков необходимо определять отметки урезов рек по водомерным постам и использовать их при интерполяции как точки выхода грунтовых вод на урезе реки.

Определим направление движения потока. Направление определяется по нормали к гидроизогипсе, проведенной к точке, где нужно определить направление потока. Направление потока устанавливаем по всему изучаемому участку, особо обращается внимание на зоны, где направление потока изменяется.

Для выделения участков с глубиной залегания УГВ менее 2 м находим точки пересечения горизонталей и гидроизогипс с разностью отметок 2 м. Линия, проведенная через эти точки, - гидроизобата - будет границей участка. На рис. 9 гидроизобата показана пунктирной линией, а участок с глубиной залегания УГВ менее 2 м заштрихован.

Для построения карты гидроизобат на плане расположения скважин отмечают их номера и глубину залегания УГВ. Далее производят интерполяцию по способу, изложенному выше.

Для построения карты гидроизопьез на плане расположения скважин отмечают их номера и абсолютные отметки пьезометрического уровня. Отметку пьезометрического уровня в каждой скважине можно вычислить, прибавив к абсолютной отметке подошвы верхнего водоупора величину напора. Далее построение карты гидроизопьез производится аналогично построению карты гидроизогипс.
