Особенно отчетливо проявляются корпускулярные свойства света в явлении, которое получило название эффекта Комптона. В 1923 г. А. Комптон, исследуя рассеяние рентгеновских лучен различными веществами, обнаружил, что в рассеянных лучах, наряду с излучением пер­воначальной длины волны λ содержатся также лучи большей длины волны λ '. Разность Δλ = λ – λ ' оказалась зависящей только от угла θ, образуемого направлением рассеянного излучения с направлением первичного пучка. От длины волны λ и от природы рассеивающего вещества Δλ не зависит.

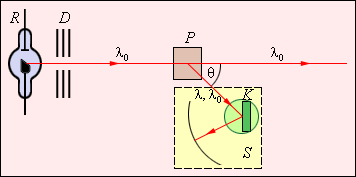

Схема опыта Комптона показана на рис. 11.1. Выделяемый диафрагмами D узкий пучок монохроматического (характеристического) рентгеновского излучения направлялся на рассеивающее вещество Р. Спектральный состав рассеянного излучения исследовался с помощью рентгеновского спектрографа, состоящего из кристалла К и ионизационной камеры.

На рис. 11.2 приведены результаты исследования рассеяния монохроматических рентгеновских лучей (линия К_α молибдена) на графите. Кривая θ = 0 характеризует первичное излучение. Остальные кривые относятся к разным углам рассеяния, значения которых указаны на рисунке. По оси ординат отложена интенсивность излучения, по оси абсцисс — длина волны.

Поскольку рассеянный электрон летит со скоростью близкой к скорости света, мы должны законы сохранения энергии и импульса применять в релятивистском виде.

Пусть на первоначально покоящийся свободный электрон падает фотон с энергией ħω и импульсом p₀ (рис.3). Энергия электрона до столкновения равна т₀с² (m₀ — масса покоя электрона), импульс равен нулю. После столкновения электрон будет обладать импульсом р_e и энергией, равной тс². Энергия и импульс фотона также изменятся и станут равными ħω ' и p. Из законов сохранения энергии и импульса вытекают два равенства:

ħω + т₀с² = ħω ' + тс² (1)

p₀ = р_e + p (2)

Для импульса фотона:

p₀ = ħ k, p = ħ k',

кроме того:

Разделим равенство (1) на с и напишем его в виде

(ω/c=k). Возведение в квадрат дает

(3)

Из (2) следует, что

(4)

(θ — угол между векторами p ₀ и p; см. рис. 3).

Из сравнения выражений (3) и (4) получаем

Умножим это равенство на 2π и разделим на mckk':

Наконец, учтя, что 2π /k =λ, придем к формуле

Δλ = λ’ – λ = λ_C(1 – cos θ), (5)

где

Определяемая выражением (6) величина λ_C называется комптоновской длиной волны той частицы, масса т которой имеется в виду. В рассматриваемом нами случае λ_C — комптоновская длина волны электрона. Подстановка в (6) значений ħ, m ₀ и с дает для λ_C электрона значение

λC = 0,0243 (7)

Результаты измерений Комптона и последующих измерений находятся в полном согласии с формулой (5), если подста­вить в нее значение (7) для λ_C.

При рассеянии фотонов на электронах, связь которых с ато­мом велика, обмен энергией и импульсом происходит с ато­мом как целым. Поскольку масса атома намного превосходит массу электрона, комптоновское смещение в этом случае нич­тожно и λ ' практически совпадает с λ.

§ 13. Модель атома Томсона

Согласно классическим представлениям атом мог бы испускать монохроматическую волну (т.е. спектральную линию) в том случае, когда электрон в излучающем атоме совершает гармонические колебания и, следовательно, удерживается около положения равновесия квазиупругой силой вида F = – kr, где r — отклонение электрона от положения равновесия. В 1903 г. Томсон предложил модель атома, согласно которой атом представляет собой равномерно заполненный положительным электричеством шар, внутри которого находится электрон (рис. 1). Суммарный положительный заряд шара равен заряду электрона, так что атом в целом нейтрален.

Напряженность поля внутри равномерно заряженного шара определяется выражением

где е— заряд шара, R — его радиус. Следовательно, на электрон, находящийся на расстоянии r от положения равновесия (от центра шара), будет действовать сила:

В таких условиях электрон, выведенный каким-либо образом из положения равновесия, будет совершать колебания с частотой

(е —заряд электрона, m — масса электрона, R —радиус атома). Этим соотношением можно воспользоваться для оценки размеров атома. Согласно (1)

Длине волны λ = 6000 Å (видимая область спектра) соответствует ω = 3·10¹⁵ рад/с. Следовательно,

Полученное значение совпадает по порядку величины с газокинетическими размерами атомов, что можно было бы рассматривать как подтверждение модели Томсона. Однако в дальнейшем выяснилась несостоятельность этой модели, так что в настоящее время она имеет лишь исторический интерес как одно из звеньев в цепи развития представлений о строении атомов.

§ 14. Опыты по рассеянию α-частиц. Ядерная модель атома

Существовала также и другая модель атома – планетарная. Согласно этой модели в центре атома располагалось положительно заряженное ядро, вокруг которого вращались отрицательно заряженные электроны, подобно планетам, вращающимся вокруг Солнца.

Распределение положительных и отрицательных зарядов в атоме можно выяснить, произведя непосредственное опытное «зондирование» внутренних областей атома. Такое зондирование осуществили Резерфорд и его сотрудники с помощью α -частиц, наблюдая изменение направления их полета (рассеяние) при прохождении через тонкие слои вещества.

Рисунок 7

Напомним, что α -частицами называют частицы, испускаемые некоторыми веществами при радиоактивном распаде. Скорости α -частиц бывают порядка 10⁹ см/с. В то время, когда Резерфорд приступал к своим опытам, было известно, что α -частицы имеют положительный заряд, равный удвоенному элементарному заряду, и что при потере этого заряда (при присоединении двух электронов) α –частица превращается в атом гелия.

По характеру рассеяния α –частицы можно отдать предпочтение той или иной модели строения атома (рис.2).

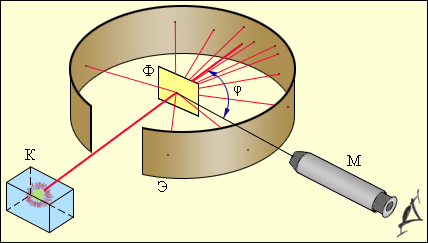

Опыт осуществлялся следующим образом (рис. 3). Выделяемый отверстием узкий пучок α -частиц, испускаемых радиоактивным веществом К, падал на тонкую металлическую фольгу Ф. При прохождении через фольгу α –частицы отклонялись от первоначального направления движения на различные углы φ. Рассеянные α -частицы ударялись об экран Э, покрытый сернистым цинком, и вызываемые ими сцинтилляции (вспышки) наблюдались в микроскоп М. Микроскоп и экран можно было вращать вокруг оси, проходящей через центр рассеивающей фольги, и устанавливать таким образом под любым углом φ. Весь прибор помещался в откачанный кожух, чтобы устранить рассеяние α -частиц за счет столкновений с молекулами воздуха.

Оказалось, что некоторое количество α-частиц рассеивается на очень большие углы (почти до 180°). Проанализировав результаты опыта, Резерфорд пришел к выводу, что столь сильное отклонение α-частиц возможно только в том случае, если внутри атома имеется чрезвычайно сильное электрическое поле, которое создается зарядом, связанным с большой массой и сконцентрированным в очень малом объеме. Основываясь на этом выводе, Резерфорд предложил в 1911 г. ядерную модель атома. Согласно Резерфорду атом представляет собой систему зарядов, в центре которой расположено тяжелое положительное ядро с зарядом Zе, имеющее размеры, не превышающие 10^-12 см, а вокруг ядра расположены Z электронов, распределенных по всему объему, занимаемому атомом. Почти вся масса атома сосредоточена в ядре.

Исходя из таких предположений, Резерфорд разработал количественную теорию рассеяния α-частиц и вывел формулу для распределения рассеянных частиц по значениям угла φ. При выводе формулы Резерфорд рассуждал следующим образом. Отклонения α -частиц обусловлены воздействием на них со стороны атомных ядер. Заметного отклонения из-за взаимодействия с электронами не может быть, поскольку масса электрона на четыре порядка меньше массы α -частицы. Когда частица пролетает вблизи ядра, на нее действует кулоновская сила отталкивания

В этом случае траектория частицы представляет собой гиперболу. Угол между асимптотами гиперболы обозначим буквой θ (рис. 14.2). Этот угол характеризует отклонение частицы от первоначального направления. Расстояние b от ядра до первоначального направления полета α-частицы называется прицельным параметром. Чем ближе пролетает частица от ядра (чем меньше b), тем, естественно, сильнее она отклоняется (тем больше θ). Между величинами b и θ имеется простое соотношение, которое легко установить решая задачу о движении частицы в центральном поле:

Рассмотрим слой рассеивающего вещества настолько тонкий, чтобы каждая частица при прохождении через него пролетала вблизи только одного ядра, т. е. чтобы каждая частица претерпевала лишь однократное рассеяние. Для того чтобы испытать рассеяние на угол, лежащий в пределах от θ до θ + dθ, частица должна пролететь вблизи одного из ядер по траектории, прицельный параметр которой заключен в пределах от b до b+db (рис. 4), причем dθ и db, как следует из (1), связаны соотношением

Знак минус в этом выражении обусловлен тем, что с увеличением b

(т.е. при db > 0) угол отклонения убывает (dθ < 0). В дальнейшем нас будет интересовать лишь абсолютное значение db в функции от θ и dθ, поэтому знак минус мы не будем учитывать.

Обозначим площадь поперечного сечения пучка α-частнц буквой S. Тогда количество атомов рассеивающей фольги на пути пучка можно представить в виде пSа, где п — число атомов в единице объема, а – толщина фольги. Если α-частицы распределены равномерно по сечению пучка и число их очень велико (что имеет место на самом деле), то относительное количество α-частиц, пролетающих вблизи одного из ядер по траектории с прицельным параметром от b до b+db (и, следовательно, отклоняющихся в пределах углов от θ до θ+dθ), будет равно (см. рис. 5):

В этом выражении dN_θ — поток частиц, рассеиваемых в пределах углов от θ до θ+dθ, N — полный поток частиц в пучке.

Заменив в формуле (2) b и db через θ и dθ в соответствии с (1) и (2), получим

Преобразуем множители, содержащие угол θ:

С учетом этого преобразования

Выражение дает телесный угол dΩ, в пределах которого заключены направления, соответствующие углам рассеяния от θ до θ+dθ. Поэтому можно написать:

Мы получили формулу Резерфорда для рассеяния α-частиц. В 1913 г. сотрудники Резерфорда произвели проверку этой формулы путем подсчета сцинтилляций, наблюдавшихся под разными углами θ за одинаковые промежутки времени. В условиях опыта (см. рис. 3) счету подвергались α-частицы, заключенные в пределах одного и того же телесного угла (определявшегося площадью экрана Э и расстоянием его от фольги), поэтому число сцинтилляций, наблюдавшихся под разными углами, должно было быть, в соответствии с формулой Резерфорда, пропорционально . Этот результат теории хорошо подтвердился на опыте. Зависимость рассеяния от толщины фольги и скорости α-частиц также оказалась -в соответствии с формулой (4).

Справедливость теории, исходящей из кулоновского взаимодействия между α-частицей и ядром атома, свидетельствует о том, что даже отбрасываемая в обратном направлении α-частица не проникает в область положительного заряда атома. Вместе с тем, летящая точно по направлению к ядру α-частица подошла бы кего центру на расстояние, которое можно определить, приравняв кинетическую энергию α-частицы потенциальной энергии взаимодействия α-частицы с ядром в момент полной остановки частицы:

- минимальное расстояние между центрами α-частицы и ядра,

.

Итак, результаты опытов по рассеянию α-частиц свидетельствуют в пользу ядерной модели атома, предложенной Резерфордом рис.7.

Однако ядерная модель оказалась в противоречии с законами классической механики и электродинамики. Поскольку система неподвижных зарядов не может находиться в устойчивом состоянии, Резерфорду пришлось отказаться от статической модели атома и предположить, что электроны движутся вокруг ядра, описывая искривленные траектории. Но в этом случае электрон будет двигаться с ускорением, в связи с чем, согласно классической электродинамике, он должен непрерывно излучать электромагнитные (световые) волны. Процесс излучения сопровождается потерей энергии, так что электрон должен в конечном счете упасть на ядро (рис. 7).
