Строение полупроводниковых диодов. Вольтамперная характеристика диода. Основные параметры

Строение полупроводниковых диодов

Как было уже сказано, полупроводники представляют собой особый класс кристаллов. Валентные электроны образуют правильные ковалентные связи. Такой идеальный полупроводник совершенно не проводит электрического тока (при отсутствии освещения и радиационного облучения).

Так же как и в непроводниках электроны в полупроводниках связаны с атомами, однако данная связь очень непрочная. При повышении температуры (T>0 K), освещении или облучении электронные связи могут разрываться, что приведет к отрыву электрона от атома. Такой электрон является носителем тока. Чем выше температура полупроводника, тем выше концентрация электронов проводимости, следовательно, тем меньше удельное сопротивление. Таким образом, уменьшение сопротивления полупроводников при нагревании обусловлено увеличением концентрации носителей тока в нем.

В отличии от проводников носителями тока в полупроводниковых веществах могут быть не только электроны, но и «дырки». При потере электрона одним из атомов полупроводника на его орбите остается пустое место-«дырка» при воздействии электрическим поле на кристалл «дырка» как положительный заряд перемещается в сторону вектора E, что фактически происходит благодаря разрыву одних связей и восстановление других. «Дырку» условно можно считать частицей, несущей положительный заряд.

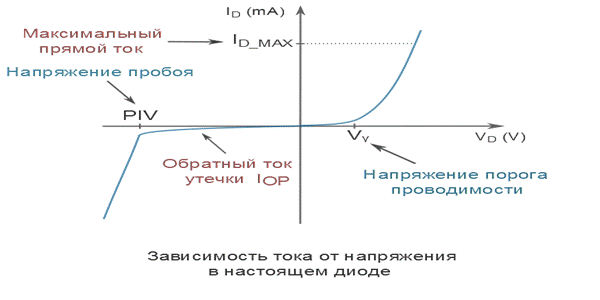

ВАХ реального полупроводникового диода

Однако на практике, в силу своей полупроводниковой структуры, настоящий диод обладает рядом недостатков и ограничений по сравнению с идеальным диодом. Это можно увидеть на графике, приведенном ниже.

Vϒ(гамма) - напряжение порога проводимости

При прямом включении напряжение на диоде должно достигнуть определенного порогового значения - Vϒ. Это напряжение, при котором PN-переход в полупроводнике открывается достаточно, чтобы диод начал хорошо проводить ток. До того как напряжение между анодом и катодом достигнет этого значения, диод является очень плохим проводником. Vϒ у кремниевых приборов примерно 0.7V, у германиевых – около 0.3V.

ID_MAX - максимальный ток через диод при прямом включении

При прямом включении полупроводниковый диод способен выдержать ограниченную силу токаID_MAX. Когда ток через прибор превышает этот предел, диод перегревается. В результате разрушается кристаллическая структура полупроводника, и прибор становится непригодным. Величина данной силы тока сильно колеблется в зависимости от разных типов диодов и их производителей.

IOP – обратный ток утечки

При обратном включении диод не является абсолютным изолятором и имеет конечное сопротивление, хоть и очень высокое. Это служит причиной образования тока утечки или обратного тока IOP. Ток утечки у германиевых приборов достигает до 200 µА, у кремниевых до нескольких десятков nА. Самые последние высококачественные кремниевые диоды с предельно низким обратным током имеют этот показатель около 0.5 nA.

PIV(Peak Inverse Voltage) - Напряжение пробоя

При обратном включении диод способен выдерживать ограниченное напряжение – напряжение пробоя PIV. Если внешняя разность потенциалов превышает это значение, диод резко понижает свое сопротивление и превращается в проводник. Такой эффект нежелательный, так как диод должен быть хорошим проводником только при прямом включении. Величина напряжения пробоя колеблется в зависимости от разных типов диодов и их производителей.

Основные параметры.

По назначению полупроводниковые диоды подразделяются на выпрямительные диоды малой, средней и большой мощности, импульсные диоды и полупроводниковые стабилитроны.

Выпрямительные диоды малой мощности. К ним относятся диоды, поставляемые промышленностью на прямой ток до 300мА. Справочным параметром выпрямительных диодов малой мощности является допустимый выпрямительный ток (допустимой среднее значение прямого тока), который определяет в заданном диапазоне температур допустимое среднее за период значение длительно протекающих через диод импульсов прямого тока синусоидальной формы при паузах в 180 (полупериод) и частоте 50 Гц. Максимальное обратное напряжения этих диодов лежит в диапазоне от десятков до 1200В.

Выпрямительные диоды средней мощности. К этому типу относятся диоды, допустимое среднее значение прямого тока которых лежит в пределах 300мА-10мА. Большой прямой ток этих по сравнению с маломощными диодами достигается увеличением размеров кристалла, в частности рабочей площади p-n перехода. Диоды средней мощности выпускаются преимущественно кремниевыми. В связи с этим обратный ток этих диодов при сравнительно большой плоскости p-n перехода достаточно мал(несколько десятков микроампер). Теплота, выделяемая в кристалле от протекания прямого и обратного токов в диодах средней мощности, уже не может быть рассеяна корпусом прибора.

Мощные (силовые) диоды. К данному типа относятся диоды на токи от 10А и выше. Промышленность выпускает силовые диоды на токи 100 - 100 000 А и обратные напряжения до 6000 В. Силовые диоды имеют градацию по частоте охватывают частотный диапазон до десятков килогерц. Мощные диоды изготовляют преимущественно из кремния. Кремниевая пластинка с p-n переходом, создаваемым диффузным методом, для таких диодов представляет собой диск диаметром 10-100мм и толщиной 0,3-0,6 мм.
