Применения дифференциальных схем в усилителях пос­тоянного тока с однополюсным выходом

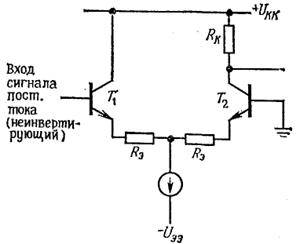

Дифференциальный усилитель может прекрасно работать как усилитель постоянного тока даже с несимметричными (односторонними) входными сигналами. Для этого нужно один из его входов заземлить, а на другой подать сигнал.

Дифференциальная схема обеспечивает компенсацию температурного дрейфа, и, даже когда один вход заземлен, транзистор выполняет некоторые функции: при изменении температуры напряже­ния изменяются на одинаковую величину, при этом не происхо­дит никаких изменений на выходе и не нарушается ба­лансировка схемы. Это зна­чит, что изменение напряже­ния не усиливается с коэффициентом Kдиф (его уси­ление определяется коэффи­циентом Ксинф, который мож­но уменьшить почти до нуля). Кроме того, взаимная компен­сация напряжений при­водит к тому, что на входе не нужно учитывать падения на­пряжения величиной 0,6 В. Качество такого усилителя постоянного тока ухудшается только из-за несогласованно­сти напряжений или их температурных коэффициентов. Про­мышленность выпускает транзисторные пары и интегральные диф­ференциальные усилители с очень высокой степенью согласования.
