Диодные стабилизаторы напряжения
Диодные стабилизаторы используют нелинейность ВАХ. Основной задачей является меньшее изменение вых U по сравнению с измен вх U в заданном диапозоне изменения тока нагрузки. Существуют два типа стабилизации, параметрический и компенсационный. Параметрический - использует нелинейность вах, в частности тиками свойствами обладает диод в режиме пробоя. Компенсационный использует принцип автоматического регулирования U кот подвод к нагрузке.
Достоинсва параметрической стабилизации: балластный разистор, полупроводниковый диод, надежность, широкий диапазон входного напряжения 1-150В
эта схема подключается к выпрямителю с фильтром, нагрузка подключена параллельно стабилитрону.

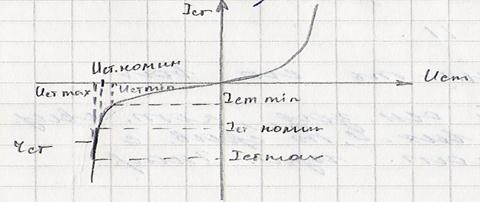

rст=dUст/dIст=ΔUст/ΔIст
При изменении U на входе или Rн Uн изменяется незначительно в соответствии с характеристикой стабилитрона. Основной расчет соотношений в схеме.
1) Необходимо правильно выбрать стабилитрон исп в схеме Uном=Uнагр
2) Необходимо обеспечить условия работы стабилизатора такие что
Iстmin≤Icт≤Icтmax. По закону Кирхгофа Iвх=Iнагр+Icт Uвх=Urб+Uнагр
Iст=(Uвх-Uнагр)/Rб-Uнагр/Rнагр.
U нагр изменяется незначительно поэтому его примем const, тогда в условиях изменения тока нагрузки и напряжения входа Iст будет изменяться от минимума до максимума. Imin соотв Umin и Rmin, для максимумов аналогично. Расчет стаб сводится к тому чтобы выбрать соответствующее Rб при котором ток протекающий через стабилитрон был ближе к Iстmin. Поэтому
, Rнmax соответствует режиму нагрузки хх.
В наиболее худшем режиме эт стабилизации-это режим хх и Uвхmax при этом Rн max должен быть
Для оценки теплового режима необходимо рассчитать мощности
Рст=Iст max*Uст, РRбmax=(Uвхmax-Uст)^2/Rб. В процессе изменения схемы при небольшом изменении U напряжение определяется дифференциальным сопротивлением, чем оно ниже тем круче вах, тем выше качество стабилизатора.
