Связь между переходн. хар-кой и АЧХ усилителя

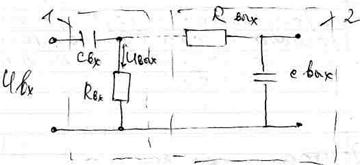

Предполагают, что в опред. диапазоне частот усилитель может представить эквив. схемой, кот. сост. из 2х элементов: емкости и активн. сопр-я. 1- не пропускает низк. частоты, а высок. хорошо пропускает. 2- хор. пропускает низк. частоты, но задерживает высок. частоты. Rвых≈(rк||Rк)+Rн, если пренебречь Ср1. Ќu=Ku/Kmax. Зав-ть модуля коэф. передачи от частоты вх. напр-я. Ќu= Ůвых/ Ůвх=(j*ω*Rвх*Свх)/(1+j* ω*Rвх*Свх)= (j*ω*τ_н)/(1+j*ω*τ_н), где τ_н = Свх* Rвх. Модуль коэф. передачи |Ќ|= при ω= ωн коэф. усиления умен. в раз. ωн=1/ τ_н .Зная, эквив. постоян. времени усилителя в обл. низких частот, можно всегда рассчитать нижн. граничн. частоту сигнала.

Реакция сигнала на включение h(t)=e^(-t/ τ_н). Вых. сигнал по форме совпадает с ПХ. Uвых(t)=Umвых*1(t)*e^(-t/ τ_н). Ќu= Ůвых/Ůвх = 1/(1+j* ω*Rвх*Свых)= 1/(1+j*ω*τ_в), где τ_в =Rвых*Свых, ω _в =1/ τ_в. Любая сист. описыв. одними и теми же мат. зав-тями при применении различн. методов, включая АЧХ и перходн. хар-к.
