Мостовая схема выпрямителяПринципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке 2.5.5.

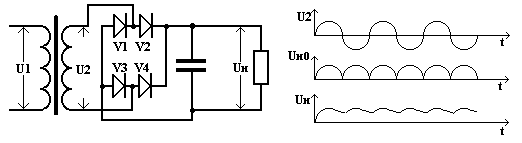

Рис. 2.5.5. Принципиальная схема и осциллограммы напряжения в различных точках мостового выпрямителя. На рисунке 2.5.5.: U 2 - Напряжение вторичной обмотки трансформатора U н – Напряжение на нагрузке. U н0 – Напряжение на нагрузке при отсутствии конденсатора. Основная особенность данной схемы – использование одной обмотки трансформатора при выпрямлении обоих полупериодов переменного напряжения. При выпрямлении положительного полупериода переменного напряжения ток проходит по следующей цепи: верхний вывод вторичной обмотки – вентиль V2 – верхний вывод нагрузки – нагрузка - нижний вывод нагрузки - вентиль V3 – нижний вывод вторичной обмотки – обмотка. При выпрямлении отрицательного полупериода переменного напряжения ток проходит по следующей цепи: нижний вывод вторичной обмотки – вентиль V4 – верхний вывод нагрузки - нагрузка – нижний вывод нагрузки – вентиль V1 – верхний вывод вторичной обмотки – обмотка. Как мы видим, в обоих случаях направление тока через нагрузку одинаково. Преимущества: По сравнению с однополупериодной схемой мостовая схема имеет в 2 раза меньший уровень пульсаций, более высокий КПД, более рациональное использование трансформатора и уменьшение его расчетной мощности. По сравнению с двухполупериодной схемой мостовая имеет более простую конструкцию трансформатора при таком же уровне пульсаций. Обратное напряжение вентилей может быть значительно ниже, чем в первых двух схемах. Недостатки: Увеличение числа вентилей и необходимость шунтирования вентилей для выравнивания обратного напряжения на каждом из них. Эта схема выпрямителя наиболее часто применяется в самых различных устройствах. На основе этой схемы, при наличии среднего вывода с вторичной обмотки трансформатора можно получить еще два варианта схем выпрямления, рисунок 2.5.6:
Рис. 2.5.6. Двухполупериодные выпрямители для получения дополнительного уменьшенного напряжения и двуполярного напряжения. На левой схеме отвод от средины вторичной обмотки позволяет получить еще одно напряжение, меньше основного в 2 раза. Таким образом основное напряжение получается с мостовой схемы выпрямления, дополнительное – с двухполупериодной. На правой схеме получается двуполярное напряжение амплитудой в 2 раза меньше чем получаемое в основной схеме. Оба напряжения получаются с помощью двуполупериодных схем выпрямления.
|
