Элементная база и типовые узлы систем управления

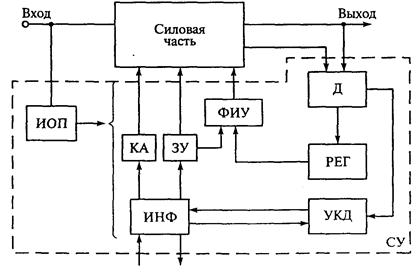

На рис. 1.38 приведена обобщенная структура СУ. В структуре выделены некоторые функциональные блоки, характерные для силовых электронных устройств. Блок датчиков Д содержит датчики регулируемых и контролируемых параметров. Так как обычно регулируются выходные параметры, то часть датчиков непосредственно входит в обратную связь канала регулирования. Сигналы с этих датчиков поступают на регулятор РЕГ, в функции которого входит формирование закона управления элементами силовой части. Блок ФИУ формирует импульсы управления, непосредственно поступающие на силовые элементы. По существу ФИУ является согласующим устройством между входами силовых приборов и выходом регулятора. Сигналы регулятора обычно являются маломощными и не отвечают требованиям, предъявляемым к импульсам управления силовых приборов (тиристоров, транзисторов и др.). Блок ФИУ называют также драйвером.

Рис. 1.38

Узлы выполняются на различной элементной базе: дискретные и интегральные электронные компоненты, электромагнитные реле и др. Для функционирования этих элементов требуются источники электропитания часто с различными параметрами. В составе структуры имеется блок вторичных источников питания для собственных нужд, называемых также источниками оперативного питания (ИОП). В ИОП используются различные виды преобразователей и регуляторов, согласующих параметры входного (иногда и выходного) напряжения силовых цепей с параметрами, требуемыми для питания элементов СУ.

При питании от сети переменного тока, основой ИОП являются маломощные трансформаторы с несколькими вторичными обмотками на разные напряжения. Эти обмотки подключаются к выпрямителям с выходными, обычно емкостными фильтрами.

Для стабилизации уровней выходных напряжений маломощных выпрямителей используют стабилитроны или транзисторные регуляторы в дискретном или интегральном исполнениях. В целях улучшения массогабаритных показателей получила распространение структура ИОП с бестрансформаторным входом. В этой структуре переменное напряжение силовой цепи непосредственно поступает на выпрямитель, выходное напряжение которого преобразуется инвертором в переменное напряжение повышенной частоты (обычно не менее 20 кГц). Затем это напряжение трансформируется, снова выпрямляется и фильтруется. Трансформация и фильтрация при повышенных частотах позволяют существенно уменьшить массу и габаритные размеры ИОП.

При питании ИОП от силовых цепей постоянного тока постоянное напряжение также инвертируется на повышенной частоте в переменное, затем трансформируется, выпрямляется и фильтруется.

Система управления силового электронного устройства обычно выполняет следующие функции:

- формирование сигналов управления силовыми элементами силовой части;

- регулирование выходных параметров силовой части;

- включение и отключение по заданному алгоритму основных узлов силовой части;

- обмен информацией с внешней средой. Текущий контроль и диагностика устройства осуществляется блоком УКД, на вход которого поступают сигналы с датчиков, контролируемых параметров.

Результаты контроля диагностики поступают на блок обработки информации ИНФ и затем с его выхода — на защитные устройства ЗУ. Блок ИНФ также в общем случае может связывать все устройство с внешней средой. Например, в него могут поступать сигналы команд на включение, выключение, изменения режима работы. Обычно эти сигналы обрабатываются или транслируются непосредственно в блок коммутационной аппаратуры КА. С другой стороны из блока обработки информации могут исходить сигналы о состоянии устройства, режиме его работы, информация о причине отключения или срабатывания защит и др.
