Проведение опытов

1. Включить установку (рис. 2).

2. Установить заданные значения силы тока и расхода воздуха при помощи трансформаторов 5 и 8.

3. После включения установки, в которой исследуются тепловые процессы, требуется некоторое время, в течение которого происходит стабилизация измеряемых величин. Нестационарный период прогревания элементов установки постепенно сменяется стационарным и измеряемые величины становятся достоверными.

На графике стационарности (рис. 3) через каждые 2 мин наносить показания милливольтметра е, мВ до наступления стационарного режима, при котором вся подводимая теплота идет на нагрев воздуха.

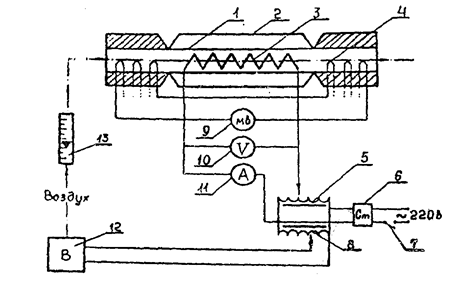

1 – проточный калориметр, изготовленный из стекла; 2 – вакууммированная оболочка, предназначенная для уменьшения потерь тепла в окружающую среду; 3 – электронагреватель; 4 – дифференциальная термопара, 5,8 – лабораторные автотрансформаторы; 6 – стабилизатор напряжения; 7 – переключатель; 9 – милливольтметр; 10 – вольтметр; 11 – амперметр; 12 – вентилятор; 13 – ротаметр.

4. е, мВ         После наступления стационарного режима, о чем свидетельствует неизменность е = f (t2 - t1) в течение 3-х измерений, занести показания приборов в таблицу опытных данных (таблица 2).

Нестаци. режим стац.режим         4 12 20 t, мин Рис.3. График стационарности.

Таблица 2

Прот . делений	, м3/с	I, A	Uэл, В	е, мВ	, °С	t1, °С	t2, °С	B, мм рт. ст.	р=В, Па

где П_рот. – показания ротаметра; - объемный расход – определяется по градуировочному графику; I – сила тока в электронагревателе – показания амперметра; U_эл –падение напряжения на электронагревателе – измеряется с помощью вольтметра; е – термо-э.д.с. – показания милливольтметра; = t₂ - t₁ - изменение температуры газа в калориметре – определяется по градуировочному графику в зависимости от термо-э.д.с.; В – барометрическое давление, р – давление газа, равное атмосферному, т.е. барометрическому давлению, р=В.
