А) простого; б) суммирующего





Рис.3.10. Компаратор постоянных напряжений на ОУ:

А) схема однопорогового компаратора;

б) передаточная характеристика при U вх > 0 ;

в) передаточная характеристика при U вх < 0 .

Рис.3.11. Компаратор переменных напряжений на ОУ:

А) схема компаратора;

Б)входная и выходная временные диаграммы.

Рис.3.12. Симметричный гистерезисный компаратор:

А) схема компаратора с инвертирующим входом;

Б) передаточная характеристика компаратора.

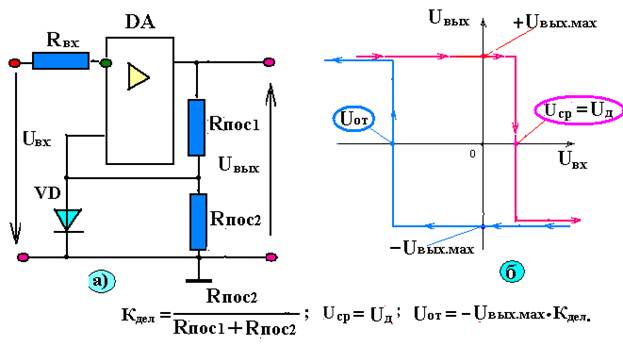

Рис.3.13. Гистерезисный компаратор с нелинейной ПОС:

А) схема компаратора с инвертирующим входом;

Б) передаточная характеристика компаратора.

Рис.3.14. Гистерезисный компаратор сравнения Uвх и Есм:

а)при совпадении полярностей напряжений Uвх и Есм;

б) при несовпадении полярностей напряжений Uвх и Есм.

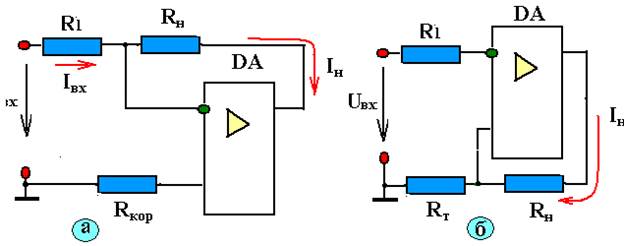

Рис.3.15. Схемыисточников постоянного тока на ОУ:
