А) для схемы с ОБ; б) для схемы с ОЭ; в) в h-параметрах









Рис.1.17. К расчёту h-параметров БПТ с ОЭ:

а) входноесопротивление h11 =dUбэ /dIб , при Uкэ = const;

б) коэф. ОС по напряжению h12= dUбэ /dUкэ , при Iб = const;

в) коэф. усиления по току h21 =dIk / dIб , при Uкэ = const;

г) выходная проводимость h22 =dIk /dUкэ, при Iб = const.

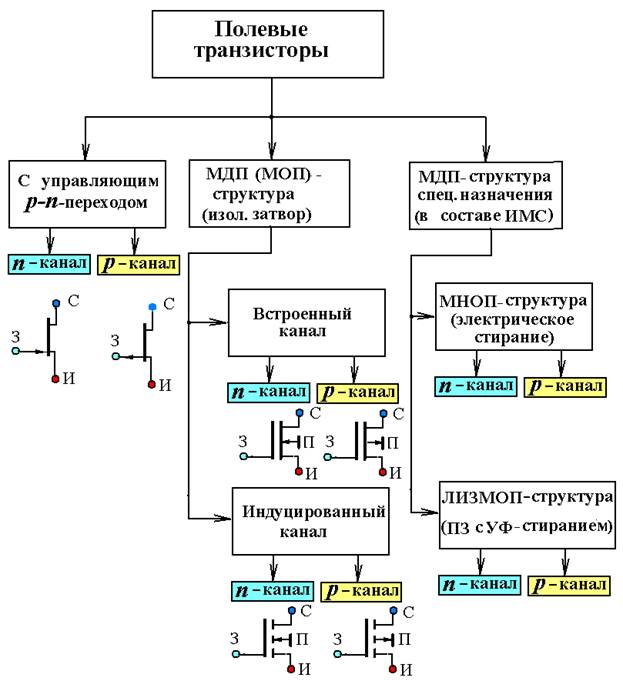

Рис.1.18. Классификация ПТ.

Рис.1.19. Структуры полевых транзисторов:

а) ПТ с управляющим n -каналом;

б) УГО ПТ с управляющим n- каналом и р -каналом;

в) ПТ МДП-типа с встроенным р -каналом;

г) УГО МДП-транзисторов с встроенными n- и р -каналом.

Рис.1.20. Структуры полевых транзисторов:

а) ПТ МДП-типа с индуцированным р -каналом;

б) УГО ПТ МДП-типа с индуцированными n- и р -каналом;

В) МНОП-структура с изолированным затвором;

Г) ЛИЗМОП-структура с плавающим затвором.

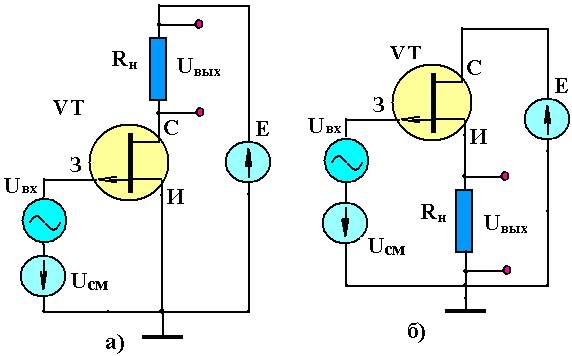

Рис.1.21. Схемы включения полевых транзисторов с управляющим p-n- переходом с p- каналом:
