А) с общим истоком; б) с общим стоком

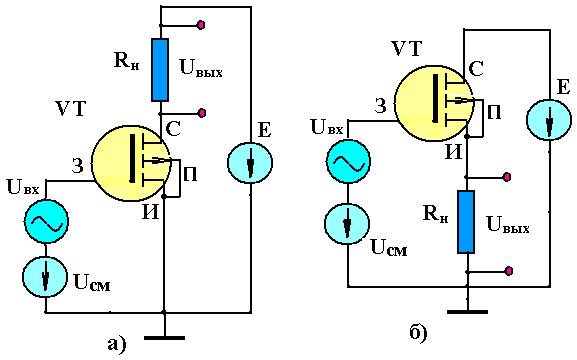

Рис.1.22. Схемы включения МДП ПТ с индуцированным р- каналом:

А) с общим истоком; б) с общим стоком.

Рис.1.23. ВАХ ПТ с n-каналом:

А) УГО ПТ; б) входная ВАХ; в) выходная ВАХ.

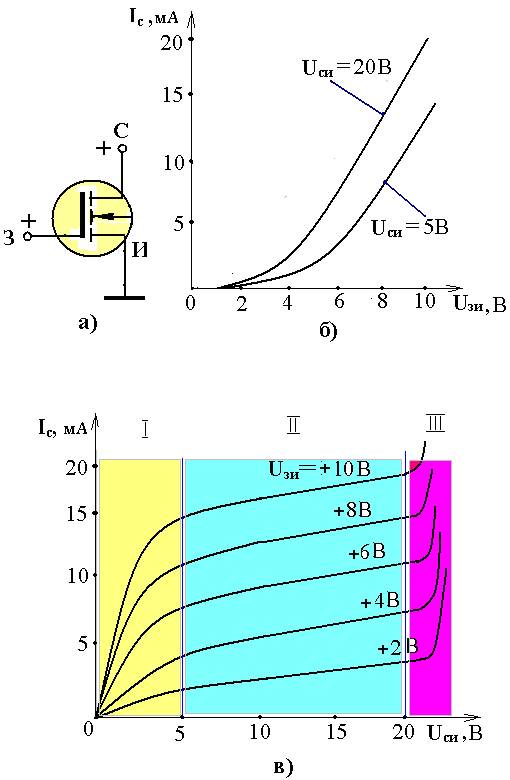

Рис.1.24. ВАХ ПТ МДП-типа с n -каналом:

Рис.1.25. К расчёту параметров ПТ с ОИ:

а) крутизна характеристики: S =d I_с / dU_зu, при U_си = const;

б) коэффициент усиления: К_и =dU_си / dU_зu , при I_с = const;

в) внутреннее сопротивление: R_i = dU_си /dI_c, при U_зu= const;

г) входноесопротивление: R_вх=dU_зu /dI_зu, при U_си = const.

Рис.1.26. Диодный тиристор:

а) структура; б) УГО; в) ВАХ; г) двухтранзисторная модель.

Рис.1.27. Триодный тиристор:

А) структура; б) УГО; в) ВАХ.

Рис.1.28. Триодный симистор:

А) структура; б) УГО; в) ВАХ.

Рис.1.29. Схемы включения тиристоров:

А) с управленем по аноду; б) и в) в регуляторах мощности;

Г) схема включения триодного симистора;
