Розділ 2. Ендоскопи з лінзовою оптикою

Загальна характеристика ендоскопів з лінзовою оптикою

Ендоскопи з лінзовою оптикою відносяться до групи жорстких ендоскопів, геометрична і оптична вісь яких залишається незмінною в процесі ендоскопічного дослідження. Номенклатура таких ендоскопів досить об’ємна і залежить від сфери медичного застосування, а також від мети медичного втручання. Будова біологічного каналу або обстежуваної порожнини визначає габарити приладу (діаметр і довжину робочої частини) і його оптичні характеристики (поле зору, збільшення, роздільну здатність, напрям спостереження). Значення основних параметрів ендоскопів з лінзовою оптикою відповідно до [10] приведені в додатку 3.

Спостерігаюча система ендоскопа, виконана у вигляді трубки із розміщеними в ній оптичними деталями і необхідна для передачі зображення, називається оптичною трубкою ендоскопа [9]. Окрім традиційної характеристики поля зору, оптичні трубки характеризуються ще і кутом напряму спостереження, тобто кутом між віссю робочої частини ендоскопа і віссю тілесного кута поля зору:

- оптична трубка прямого спостереження - оптична трубка ендоскопа, кут спостереження якої рівний 180° (рис 2.1, а);

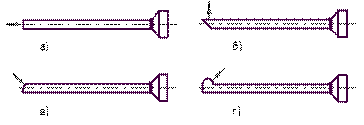

Рис. 2.1. Типи оптичних трубок ендоскопів: а) - прямого спостереження; б) - бічного спостереження; у) - проградного спостереження; г) - ретроградного спостереження

- оптична трубка бічного спостереження - оптична трубка ендоскопа, кут спостереження якої рівний 90° (рис. 2.1, б);

- оптична трубка проградного спостереження - оптична трубка ендоскопа, кут спостереження якої знаходиться в проміжку від 90 до 180° (рис. 2.1, в);

- оптична трубка ретроградного спостереження - оптична трубка ендоскопа, кут спостереження якої знаходиться в проміжку від 0 до 90° (рис 2.1, г).
