Синоптофор

Призначений для діагностування та лікування косоокості. За допомогою синоптофора можна визначати об'єктивний і суб'єктивний кути косоокості, стан кореспонденції сітківки, здібність до бінокулярного злиття зображень об'єктів, фузійні резерви, виявляти функціональну скотому. Прилад дозволяє проводити лікувальні ортоптичні вправи по усуненню функціональної скотоми і анормальної кореспонденції сітківок, розвитку рухливості очей та фузійних резервів і стабілізації бінокулярного зору.

Принцип дії синоптофора заснований на механічному розділенні полів зору. Кожному оку роздільно пред'являють половину того самого малюнка. При паралельному положенні оптичних осей обох зорових систем приладу малюнки зливаються, що свідчить про відсутність косоокості. При косоокості малюнки, що пред'являються кожному оку, видно роздільно і зливаються лише при повороті осей зорових систем приладу на певний кут, величина якого і характеризує ступінь косоокості.

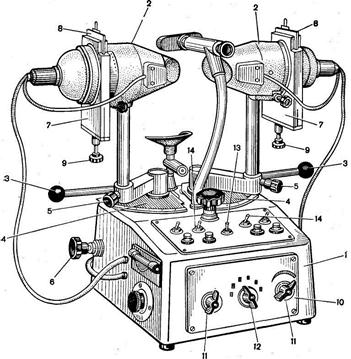

Прилад (рис. 5.3) має підставку 1, на якій укріплено дві оптичні головки 2. Вони можуть бути встановлені на задану міжзіничну відстань. Рукоятками 3 головки можуть повертатися в горизонтальній площині та фіксуватися в будь-якому місці шкал 4 за допомогою фіксаторів 5. Для сумісного переміщення головок при зафіксованому їх положенні треба загвинтити гвинт 6, після чого повертати головки рукоятками 3. Головки 2 забезпечені касетами 7, в яких встановлюють парні об'єкти 8, розраховані на поєднання, злиття і стереоскопічність. За допомогою одних рукояток 9 об'єкти можуть переміщуватись по вертикалі, а інших (на малюнку не видно) - обертатися навколо оптичних осей головок.

Рис. 5.3. Синоптофор

Панель управління 10 знаходиться з боку лікаря. За допомогою ручок 11 можна плавно змінити освітленість тест-об'єктів, що пред'являються, а ручка 12 дозволяє встановлювати потрібну частоту мерехтінь.

Ввімкнення приладу здійснюється вимикачем 13, а коливальні рухи об'єктів - вручну або автоматично встановлюються перемикачами 14.

Після установки міжзіничної відстані всі індекси встановлюють в нульове положення і прилад включають на режим роботи від руки. Потім встановлюють в касети тест-об’єкти залежно від виду дослідження або вправ і проводять відповідні вимірювання або вправи з лікувальною метою.
