Оп-50(з)-6а, 233в, с-01 Т2 ТУ 4854-202-00153784-94

Огнетушитель порошковый передвижной (ОП), с вместимо­стью корпуса 50 л, закачной (з), предназначен для тушения твер­дых горючих материалов (ранг очага 6А), жидких горючих веществ (ранг очага 233В) и газа (С), модель 01, климатическое исполне­ние Т2, изготовлен по ТУ 4854-202-00153784-94.

Устройство и принцип действия ОТ.

Огнетушители в основном состоят из:

• корпуса - стального или пластмассового сосуда для хранения огнетушащего вещества;

• баллона со сжатым или сжиженным газом для вытесне­ния огнетушащего вещества из корпуса огнетушителя и подачи его на очаг горения. Вместо газового баллона для этой же цели может использоваться газогенерирующее устройство или термический элемент, в редких случаях для подачи ОТВ из корпуса огнетушителя применяют эжектор;

• газовой трубки с аэратором - используется только в по­рошковых огнетушителях - газ проходит от баллона или гаогенерирующего элемента по трубке в нижнюю часть кор­пуса огнетушителя, затем через порошок, взрыхляя (аэрируя) его, и поднимается в верхнюю часть корпуса, соз­давая объем газа с повышенным (рабочим) давлением. В ос­тальных типах огнетушителей газ подается непосредственно в верхнюю часть корпуса, над слоем ОТВ;

• сифонной трубки, по которой огнетушащее вещество подается из корпуса огнетушителя;

• запорного устройства с насадком-распылителем или шланга с насадком-распылителем и запорным устройст­вом (пистолетом), которые соединены с сифонной труб­кой и служат для управления струей ОТВ и подачи ее на очаг пожара;

• ручки для переноски огнетушителя или тележки с руч­кой для перемещения передвижных огнетушителей;

• предохранительного фиксатора (чеки), который предот­вращает несанкционированное срабатывание огнетуши­теля в результате падения или случайного удара при транспортировании.

Наиболее универсальными по области применения и по рабочему диапазону температур являются порошковые огнету­шители (особенно с зарядом типа АВСЕ), которыми можно ус­пешно тушить пожары почти всех классов, в том числе и электро­оборудование, находящееся под напряжением до 1000 В (рис. 5.63).

Рис. 5.63. Порошковые огнетушители ОП-1 (з), ОП-2 (з), ОП-5 (з).

Недостатками порошковых огнетушителей являются:

• отсутствие при тушении охлаждающего эффекта, что может привести к повторному воспламенению уже поту­шенного горючего от нагретых элементов строительных конструкций или оборудования;

• значительное загрязнение порошком защищаемого объ­екта не позволяет использовать порошковые огнетушители для защиты залов с вычислительной техникой, электрон­ного оборудования, электрического оборудования с вра­щающимися элементами, музейных экспонатов и т. д.;

• в результате образования порошкового облака при ту­шении образуется высокая запыленность и резко снижа­ется видимость (особенно в помещениях небольшого объема);

• обладая высокой дисперсностью, огнетушащие порошки при хранении проявляют склонность к комкованию и слеживанию, что может привести к утрате возможности их транспортирования по трубопроводу или шлангу и, как следствие, к потере их огнетушащей способности. Поэтому при использовании порошков в огнетушителях необходимо строго соблюдать рекомендованный режим хранения и периодически проверять эксплуатационные параметры ОТВ (влажность, текучесть и др.).

Углекислотные огнетушители (рис. 5.64 и 5.65) с наибольшим успехом могут применяться для тушения различного оборудования, в том числе и находящегося под напряжением до10кВ. Эффек­тивность огнетушителей данного вида зависит от типа диффу­зора, применяемого для получения струи ОТВ, которая может быть или в виде снежных хлопьев (такие огнетушители наибо­лее эффективны для тушения пожаров класса А), или в виде газовой струи (наиболее эффективны для тушения пожаров класса Е).

Рис. 5.64. Огнетушитель ОСУ-5П:

1— запорно-пусковое устройство ГЗСМ; 2 — баллон;

3 — сифонная трубка

К недостаткам углекислотных огнетушителей можно отнести инертность огнетушащего вещества, которое тушит только путем разбавления газовой среды; возможность появле­ния значительных тепловых напряжений в результате резкого охлаждения объекта тушения; накопление зарядов статического электричества на огнетушителе при выходе углекислоты; воз­можность токсического воздействия паров углекислоты на ор­ганизм человека, особенно при тушении пожара в помещении (при попадании в организм человека в больших количествах она вызывает головокружение и удушье с потерей сознания); возможность обморожения, т. к. температура выходящей струи ОТВ понижается до минус 60 °С; снижение эффективности ог­нетушителя при отрицательных температурах, что связано со значительным изменением величины давления паров диоксида углерода при изменении температуры.

Рис. 5.65. Огнетушитель ОУ-8:

1 — маховик; 2 — вентиль; 3 — бал­лон; 4 — раструб; 5 — шланг.

Помещение по­сле применения в нем углекислотных огнету­шителей необходимо проветрить.

Хладоны обладают высокой огнетушащей способно­стью, однако они от­рицательно воздейст­вуют на окружающую среду, особенно на озоновый слой. Согласно решения международной конвенции использование озоноразрушающих хладонов в качестве средств тушения пожаров запрещено. По­этому применять хладоновые огнетушители (рис. 5.66) следует лишь в тех случаях, когда для эффективного тушения пожара необходимы «чистые» огнетушащие составы, не повреждающие защищаемое оборудование или объекты (ЭВМ, радиоэлектронная аппаратура, музейные экспонаты, архивы и т. д.). В настоящее время успешно проводятся работы по поиску и отработке про­изводства озонобезопасных хладонов.

Рис. 5.66. Хладоновый огнетушитель.

Недостатками хладоновых огнетушителей являются токси­ческое воздействие хладона и продуктов его пиролиза в очаге по­жара на организм человека, повышенная коррозионная актив­ность хладона и возможность разрушения озонового слоя.

Воздушно-пенные огнетушители (рис. 5.67) наиболее пригодны для тушения пожаров класса А (особенно со стволом пены низкой кратности), а также - пожаров класса В. Эффективность воз­душно-пенных огнетушителей значительно возрастает при ис­пользовании в качестве заряда фторированных пленкообра­зующих пенообразователей.

Рис. 5.67. Огнетушители воздушно-пенные: ОВП (С) - 5 (з) и ОВП(С) – 5 (б).

Для получения воздушно-механической пены средней кратности используют специальное устройство - пеногенератор, который состоит из корпуса со сходящимся и расширяю­щимся конусами, распылителя раствора пенообразователя и пакета металлических сеток. Воздух, необходимый для пенообразования, эжектируется распыленной струей раствора пенооб­разователя и увлекается его каплями на пакет сеток, где и формируется поток пены, выходящий из насадка пеногенератора в виде компактной струи.

Недостатками воздушно-пенных огнетушителей являются возможное замерзание рабочего раствора при отрицательных температурах, его достаточно высокая коррозионная актив­ность, непригодность огнетушителей для тушения оборудова­ния, находящегося под напряжением, сильно нагретых или расплавленных веществ, а также веществ, бурно реагирующих с водой.

Химические пенные огнетушители, несмотря на прово­дившееся в последние годы усовершенствование их заряда, как морально устаревшие и имеющие низкую огнетушащую спо­собность, следует выводить из эксплуатации и заменять на бо­лее эффективные воздушно-пенные или порошковые. Пре­имуществами химических пенных огнетушителей являются их низкая стоимость и простота перезарядки.

Жидкостные огнетушители в основном используют для тушения пожаров класса А. В водный заряд этих огнетушите­лей могут входить добавки, увеличивающие их огнетушащую способность путем снижения коэффициента поверхностного натяжения воды или расширяющие температурный диапазон эксплуатации огнетушителей путем снижения температуры за­мерзания водного заряда. Недостатками жидкостных огнету­шителей являются невозможность их применения для тушения оборудования, находящегося под напряжением, сильно нагре­тых или расплавленных веществ, а также веществ, бурно реа­гирующих с водой.

Появившиеся в последнее время забрасываемые аэро­зольные огнетушители (СОТ-5М и др.) предназначены для локали­зации и ликвидации горения твердых (при отсутствии очагов тления), жидких материалов или электрооборудования, нахо­дящегося под напряжением (рис. 5.68). Наиболее эффективно примене­ние аэрозольных огнетушителей при тушении пожара в поме­щении объемом от 30 м³ (СОТ-5М, АГС-5) до 60 м³ (СОТ-1) при отсутствии значи­тельных открытых проемов в ограждающих конструкциях (высокая степень герметичности защищаемого объекта).

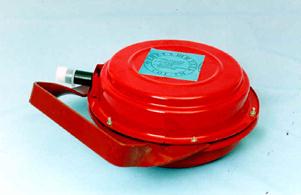

Рис. 5.68. Генератор огнетушащего аэрозоля АГС-5.

Недостатками аэрозольных огнетушителей являются достаточно узкая область применения (только объемное тушение), наличие открытого форса пламени и высокая температура выходящих продуктов сгорания, выделяющийся аэрозоль снижает види­мость в помещении вплоть до нулевой. Проводятся работы по устранению некоторых из указанных недостатков, однако все приведенные факторы следует обязательно учитывать при ис­пользовании аэрозольных огнетушителей.

Эксплуатация огнетушителей.

Так как продолжительность действия большинства пере­носных огнетушителей составляет от нескольких секунд до 1,5 минут (табл. 5.7) при пользовании ими необходимо действовать быстро и решительно.

Та блица 5.7. Средняя продолжительность работы огнетушителей

Каждый человек должен знать, как устроен, как действу­ет огнетушитель, и уметь обращаться с ним. Обучение приемам работы с огнетушителями различных типов наиболее действен­но, если оно сопровождается просмотром кино- или видеома­териалов и показом на практике тушения модельных очагов пожара.

При первом знакомстве с огнетушителем необходимо внимательно изучить инструкцию по его применению, изло­женную в паспорте огнетушителя и приведенную в виде пик­тограмм (схематических рисунков) на этикетке огнетушителя.

Для приведения огнетушителя в действие (кроме огнету­шителей с термическим элементом, эжектором или аэрозоль­ного типа) необходимо сорвать пломбу и вынуть предохрани­тельную чеку. Затем необходимо, для огнетушителей с газовым баллоном или газогенерирующим элементом, ударить по кноп­ке запуска огнетушителя или нажать на пусковой рычаг или открыть вентиль газового баллона, расположенного снаружи огнетушителя. При этом боек ударяет по баллончику и вскры­вает его или ударяет по капсюлю газогенерирующего элемента и запускает химическую реакцию между его компонентами. Газ по специальному каналу поступает в верхнюю часть корпуса огнетушителя или через газовую трубку с аэратором - в ниж­нюю часть корпуса (порошкового огнетушителя), проходит че­рез слой огнетушащего порошка, разрыхляя (вспушивая) его, и создает давление в верхней части корпуса огнетушителя. Для закачных огнетушителей эта операция отсутствует, т. к. в них ОТВ постоянно находится под действием давления сжатого га­за или паров ОТВ.

Под действием избыточного давления газа или паров огнетушащее вещество из корпуса огнетушителя по сифонной трубке через клапан запорного устройства (пистолет) поступает в распылитель огнетушителя.

Распылитель огнетушителя направляют на очаг горения, открывают клапан запорного устройства и приступают к туше­нию очага пожара.

О возникновении пожара необходимо немедленно сооб­щить в пожарную охрану и старшему специалисту, определить объект горения, оценить возможное распространение пожара, создающуюся угрозу для людей и оборудования, пути возможной эвакуации и приступить к ликвидации очага при помощи первич­ных средств пожаротушения (песок, кошма, асбестовое полотно, огнетушители, внутренний пожарный водопровод и др.) до при­бытия подразделений пожарной охраны.

Подходить к очагу горения необходимо с наветренной стороны (чтобы ветер или воздушный поток бил в спину) на расстояние не меньше минимальной длины струи ОТВ огне­тушителя (величина которой указывается на этикетке огнету­шителя). Необходимо учитывать, что сильный ветер мешает тушению, снося с очага пожара огнетушащее вещество и ин­тенсифицируя горение.

При работе с передвижными огнетушителями необходи­мо учитывать, что чем больше давление в корпусе огнетушите­ля или чем больше диаметр выходного отверстия насадка- распылителя и, следовательно, расход ОТВ, тем сильнее реак­тивное воздействие (отдача) струи ОТВ и тем сложнее ею ма­неврировать.

Тушение твердых веществ (класс А)

Эффективность применения огнетушителей при тушении пожаров твердых углеродсодержащих веществ в значительной степени зависит от формы и размеров очага пожара, наличия внутренних полостей и возможности образования очагов тле­ния. Наиболее эффективны для тушения таких пожаров вод­ные огнетушители, в заряд которых входит раствор смачивате­ля или пенообразователь, пенные огнетушители (со стволом пены низкой кратности), менее надежны порошковые огнету­шители с зарядом порошка типа АБСЕ (другие порошки не­пригодны для тушения пожара данного класса, т. к. не исключают возможности повторного воспламенения потушенного очага пожара).

Тушение очага, например штабеля древесины, необходимо начинать с наветренной стороны, переходя затем к тушению в других направлениях. Вначале рекомендуется сбить основное пламя, а затем, подавая ОТВ в прерывистом режиме, последова­тельно обработать все поверхности. Это необходимо, чтобы уви­деть результаты тушения и не пропустить недотушенный очаг го­рения или тления. После ликвидации пламенного горения необ­ходимо произвести разборку и дотушивание всех очагов тления с использованием водо-пенных средств.

Тушение горючих жидкостей (класс В)

Тушение жидких веществ в открытых емкостях с низки­ми бортами, а также проливов на поверхности пола или земли порошковыми или газовыми огнетушителями необходимо на­чинать наиболее эффективной частью струи ОТВ, обеспечи­вающей требуемую огнетушащую концентрацию, с ближнего борта или границы пролива, направляя струю ОТВ под углом 15 - 30° к поверхности горючего, стремясь подрезать пламя, оторвать его от горючего, стараясь избежать разбрызгивания горящей жидкости. При близком подходе к очагу возможен выброс горючего струей ОТВ, что может привести к увеличе­нию размеров очага горения или появлению новых очагов.

Нельзя сильно отклонять огнетушитель от вертикального положения, так как при этом возможно прерывание потока

ОТВ, изменение условий тушения (особенно если для форми­рования струи ОТВ используется щелевой насадок) и выход через сифон огнетушителя вместо ОТВ потока газа, который должен был бы вытеснять ОТВ.

Если облако ОТВ полностью накрывает очаг, то он ту­шится достаточно легко. Если же размеры очага превышают сечение струи ОТВ, то распыливающий насадок огнетушителя надо быстро перемещать в горизонтальной плоскости из сто­роны в сторону, чтобы накрыть всю поверхность горящей жид­кости и поддержать облако ОТВ с необходимой огнетушащей концентрацией над горящей поверхностью, одновременно сго­няя пламя к противоположному борту резервуара или границе пролива до полной ликвидации горения.

После успешного тушения очага пожара необходимо еще некоторое время продолжать подавать ОТВ, чтобы предотвра­тить возможное повторное воспламенение. Нельзя поворачиваться спиной к потушенному очагу, необходимо постоянно контроли­ровать его состояние и по окончании тушения.

Если время свободного горения жидкости было больше одной минуты или площадь тушения превышает огнетушащую способность одного огнетушителя, необходимо задействовать несколько огнетушителей, которые должны включаться в про­цесс тушения обязательно одновременно. Угол в плане между струями ОТВ должен составлять 50 - 100°.

Для проливов с горящей поверхностью более 1 м² или глубиной более 6 см необходимо использовать передвижной огнетушитель.

Струю пены необходимо подавать вскользь, чтобы не пе­ремешивать горящую жидкость и не нарушать слой накопив­шейся пены.

При тушении пожара в емкости с высоким бортом (1 м и более) и низким уровнем жидкости в ней (свободный борт бо­лее 0,5 м) струю ОТВ целесообразно подавать на противопо­ложную от оператора внутреннюю поверхность емкости. Пену лучше подавать тангенциально на внутреннюю боковую по­верхность емкости. Скользя по борту емкости, пена будет плавно стекать, покрывая горящую поверхность. Тушение пожаров с истечением горящей жидкости более сложно. Струю ОТВ сначала подают на отверстие, из которого происходит истечение жидкости, и, перемещая ее вниз, при­ступают к тушению разлившейся жидкости. Пожар лучше ту­шить несколькими огнетушителями, одновременно сбивая пламя с истекающей и разлившейся жидкости. После заверше­ния тушения необходимо принять срочные меры для прекра­щения истечения горючей жидкости.

Тушение горючих газов (класс С)

Тушение сжиженного газа можно начинать только при условии, что:

• после тушения возможно быстро перекрыть газовый поток и обеспечить меры безопасности, исключающие образование зон с взрывоопасной концентрацией смеси горючего газа с воздухом и возможность ее повторного воспламенения;

• в случае если при продолжении горения возможно создание критической обстановки, что приведет к ката­строфическим последствиям.

Перед тушением необходимо оценить размер зоны зага­зованности, которая может возникнуть после тушения и уста­новить наиболее вероятное направление распространения об­лака газа. Люди и техника должны быть заблаговременно вы­ведены из опасной зоны.

Тушение горящих газов производят эффективной частью порошковой струи, которая в начальный момент подается в основание газового факела и перемещается по направлению распространения факела до его полного отрыва и тушения. Га­зовый факел, направленный вверх, труднее тушить, чем факел, направленный вниз.

Пролив сжиженного газа аналогичен розливу бензина. Он отличается более интенсивным испарением. Истекающая под давлением с небольшим расходом струя газа по своим аэродинамическим параметрам подобна струям перегретого па­ра. При больших расходах сжшкенный газ не успевает полностью испариться и образует фонтан и розлив, условия тушения которых значительно усложняются.

Для защиты оборудования от сильного теплового воздей­ствия горящего факела необходимо использовать распыленные водные средства.
