Пеносливные устройства

Пеносливные устройства применяют для тушения пожаров жидкостей в резервуарах. Их подразделяют на стационарные и передвижные.

К стационарным пеносливным устройствам относятся универсальная пеносливная камера и стационарный генератор воздушно-механической пены.

Универсальная пеносливная камера (рис. 5.38) предназначена для подачи в резервуар огнетушащей пены. Она состоит из корпуса 3 с крышкой 1, к которому приварен патрубок 7 для слива пены в резервуар. Через днище камеры в корпус введена труба 4 с крышкой из целлулоида. В нижней части трубы закреплен струйный насадок 5. К трубе 4 прикреплены три трубы 6: центральная и две боковые, оканчивающиеся пожарными соединительными головками. Боковые трубы предназначены для подачи в камеру химической пены (при этом

Рис. 5.38. Универсальная пеносливная камера:

1, 2 — крышка; 3 — корпус; 4 — труба; 5 — струйный насадок;

6 — подводящая труба; 7 — патрубок.

на центральную трубу надевают заглушку), центральная труба — для подачи водного раствора пенообразователя для образования воздушно-механической пены.

После перегорания целлулоидной диафрагмы (3... 5 мин) пенообразующий раствор поступает к насадку 5 и входит в диффузор. В камере создается разрежение, в результате которого через боковые патрубки 6 подсасывается воздух и на выходе из трубы 4 образуется воздушно-механическая пена, которая через патрубок 7 поступает в резервуар. При тушении пожара в резервуаре воздушно-механической пеной к среднему патрубку подается 4 %-ный водный раствор пенообразователя с расходом 17 л/с при напоре перед насадком 5 не менее 60 мм. Получают до 150 л/с воздушно-механической пены кратностью 8,5.

Пеносливная камера отличается от универсальной отсутствием устройства для получения воздушно-механической пены, т. е. трубы 4, насадка 5, диафрагмы.

Передвижные пеносливные устройства предназначены для подачи пены в резервуары с нефтепродуктами. К месту пожара их доставляют транспортными средствами. В качестве передвижных пеносливных устройств применяют телескопические подъемники-пеносливы.

Подъемник-пенослив (рис. 5.39) состоит из опорного ствола с опорными рычагами, телескопического механизма выдвигания, гребенки, двух генераторов пены ГПС-600 и двух шестов для подъема и опускания подъемника.

Стол служит опорой подъемника-пенослива и состоит из центральной трубы, приваренной к диску. Диск имеет три шарнирно укрепленных рычага, увеличивающих площадь опоры ствола. На каждом рычаге имеется зуб для лучшего сцепления с грунтом. В верхнюю часть опорного стола входит шпиндель наружной трубы, который фиксируется стопорным винтом.

В наружной трубе расположена выдвигающаяся внутренняя труба. Для герметичности между трубами установлен сальник. К наружной трубе приварены два патрубка для присоединения напорных рукавных линий.

К верхней части наружной трубы прикреплены скобы для растяжек и кронштейн, на котором укреплен валик с роликом механизма выдвижения. Нижний узел состоит из вала с барабаном и фиксатором. Вал с обеих сторон снабжен рукоятками для привода. На барабан намотаны два троса: один предназначен для выдвигания, другой — для сдвигания внутренней трубы. При помощи фиксатора на барабане можно установить подъемник на нужной высоте.

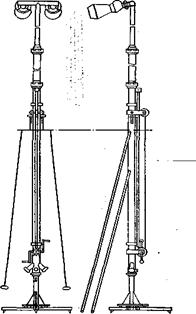

Рис. 5.39. Телескопический подъемник-пенослив.

В верхней части внутренней трубы имеется резьбовая муфта для присоединения удлинителя, который представляет собой отрезок трубы с двумя гайками, предназначенными для присоединения к внутренней трубе и гребенке. Гребенка состоит из вертикальной и горизонтальной труб. Горизонтальная труба имеет два патрубка с соединительными головками для присоединения стволов ГПС-600. Модернизированный телескопический подъемник-пенослив доставляют к месту пожара транспортными средствами и собирают на месте в горизонтальном положении..

Пенообразующий раствор подают к пеносливу от пожарных насосов. Воздушно-механическая пена поступает из стволов ГПС-600.

К неисправностям телескопических подъемников-пеносливов относится перекос внутренней трубы в сальнике или муфте. Неисправный сальник необходимо заменить. После работы пенослив промывают водой и заново смазывают все валики, ролики и барабан подъемного механизма. После работы генераторы осматривают, поврежденные сетки или корпус ремонтируют. Вмятины на корпусе выравнивают. Тросы и растяжки перед постановкой в боевой расчет испытывают на прочность в соответствии с паспортом завода-изготовителя.
