Стоячие Звуковые волны в трубе

Описание модуля «Стоячие волны»

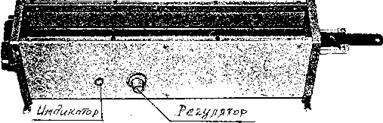

Рис. 1. Модуль «Стоячие волны»

Модуль М09 «Стоячие волны» (Рис.1) предназначен для изуче­ния стоячих звуковых волн в закрытой и открытой трубе. На Рис.2 показан разрез модуля в виде сверху. Модуль содержит трубу 4 с поршнем 5 на линейке 6. Левый торец трубы закрыт стенкой. Через малые отверстия в стенке объем воздуха в трубе связан с двумя одинаковыми динамиками 1 и 2, один из которых (любой) служит ис­точником звуковых колебаний, а второй - приемником (микрофоном). Координата порш­ня определяется по линейке с помощью риски 7. Начало координат значения не имеет. Разность координат положений поршня, соответствующих соседним максимумам сигнала, равна половине длины волны звука. В крайнем левом положении поршень упирается в торец трубы, и по линейке определяется координата торца. В крайнем правом положении поршень выходит из трубы, и по линейке определяется координата открытого конца трубы. Тем самым определяется полная длина трубы. Если поршень в трубе, то изучаются стоячие волны в трубе с двумя закрытыми концами. Если поршень вы­нут, то изучаются стоячие волны в трубе с одним закрытым и одним открытым концом, однако в этом случае нет возможности изменять длину трубы, и изменяется лишь частота генератора. В модуль «СТОЯЧИЕ ВОЛНЫ» встроен микрофонный усилитель, питание которого осуществляется от сигнала генератора. Индикатор выходного напряжения усилителя и ручка регулировки усиления расположены на панели модуля. К гнездам «М» и «Д» подключают генератор с помощью кабеля К06. Напряжение генератора устанавливают 8-10 В. Передвигая поршень, определяют точку резонанса по свечению индикатора. Уменьшают свечение индикатора регулятором, затем уточняют положение резонанса.
