Порядок выполнения работы. 2.1. Пробивка линии теодолитом:

2.1. Пробивка линии теодолитом:

2.1.1. Выставить теодолит со штативом над заданной точкой 1 (см. рисунок 9): по уровню при горизонтальном лимбе установить главную ось теодолита вертикально по оптическому центриру. Совместить, двигая теодолит по треножнику, главную ось с точкой 1. Длина ножек штатива должна быть такой, чтобы перекрестие зрительной трубы, установленной горизонтально, проходило через середину линейки 2.

2.2. Навести зрительную трубу теодолита по оптическому визиру на вертикальную линейку 2 и поворотом наводящего винта совместить вертикальный штрих зрительной трубы с линией 4. Закрепить теодолит от вращения вокруг вертикальной оси и, вращая трубу вокруг горизонтальной оси и последовательно наводя её на предварительно закреплённые линейки 4,прочесть деление шкалы, расположенное против вертикального штриха перекрестия теодолита (это имитирует точки пробиваемой прямой).Повернуть теодолит на 180 вокруг вертикальной оси, а зрительную трубу - вокруг горизонтальной, и выполнить описанные выше действия вновь. Результаты замеров занести в таблицу 3.Пробивку выполнить не менее трёх раз.

2.3. Вычислить значения , и и занести их в таблицу 3.

2.4. Пробить след горизонтальной плоскости. Выставить ось зрительной трубы в горизонт и закрепить от вращения вокруг горизонтальной оси. Прочесть и записать в таблицу 2 показание шкалы линейки 2, совпадающее с горизонтальным штрихом перекрестия теодолита. Вращая трубу вокруг вертикальной оси, нанести три промежуточные точки следа горизонтальной плоскости на линейках 5, записав в таблицу 2 деления шкал, совпадающие с горизонтальным штрихом перекрестия теодолита. Пробивку выполнить не менее трёх раз.

2.5. Вычислить значения , и и занести их в таблицу 3.

Таблица 3 - Результаты пробивки линий теодолитом

Наименование выполняемой операции	Результаты замеров , мм	Средне арифметическое отклонение , мм.	Средне квадратичное отклонение , мм.	Величина поля рассеивания , мм.
Пробивка вертикальной плоскости
Пробивка горизонтальной плоскости

с

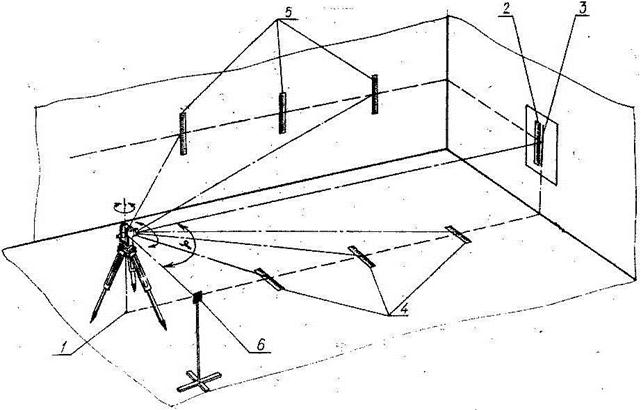

Рисунок 9 – Схема пробивки линии с помощью теодолита
