Эксперимент 4. Измерение времени нарастания выходного напряже- ния ОУ

⇐ ПредыдущаяСтр 28 из 38Следующая ⇒

Откройте файл с11_004 со схемой, изображенной на рисунке 6.6.

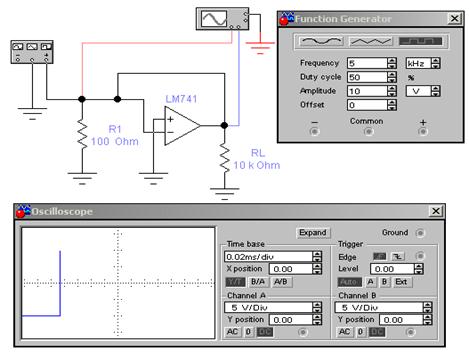

Рисунок 6.6 - Схема для измерения нарастания выходного напряжения ОУ Включите схему. Отобразите осциллограмму выходного напряжения в

разделе "Результаты экспериментов". По осциллограмме определите величину выходного напряжения, время его установления и вычислите скорость нараста-

ния выходного напряжения в В/мкс. Запишите результат в раздел "Результаты

экспериментов".





Результаты экспериментов



Эксперимент 1. Измерение входных токов.

Ток неинвертирующего входа измерение Ток инвертирующего входа измерение Средний входной ток измерение Разность входных токов ОУ расчет Эксперимент 2. Измерение напряжения смещения.

Выходное напряжение усилителя измерение

Коэффициент усиления схемы расчет Напряжение смещения расчет Эксперимент 3. Измерение входного и выходного сопротивлений.








ОУ.


а) Входной ток IВХ, мкА до переключения ключа измерение Входной ток IВХ, мкА после переключения ключа измерение Изменение входного напряжения, мВ расчет Изменение входного тока, мкА расчет Входное дифференциальное сопротивление ОУ, Ом расчет

б) Выходное напряжение UВЫХ, В измерение

Выходное сопротивление ОУ измерение

Эксперимент 4. Измерение времени нарастания выходного напряжения





Выходное напряжение UВЫХ измерение Время установления выходного напряжения измерение Скорость нарастания выходного напряжения ОУ расчет





Контрольные вопросы





1. К какому классу усилителей относится операционный усилитель?

2. Каковы основные требования к электрическим параметрам ОУ?

3. Приведите условно-графические изображения ОУ в электронных схе- мах, дайте характеристику внешних выводов.

4. Каким соотношением выходное напряжение связано с входными на-

пряжениями ОУ? Что такое дифференциальный входной сигнал?

5. Что используют в качестве источника питания ОУ?

6. Приведите структурную схему ОУ, объясните назначение всех каска- дов.

7. Что представляют собой передаточные характеристики ОУ?

8. Перечислите основные параметры операционного усилителя.

9. Что такое напряжение смещения? Как его вычислить?

10. Сравните между собой величины входного и выходного сопротивле- ний ОУ?

11. В чем причина возникновения входных токов ОУ и разности входных токов? К чему они приводят при работе схем на ОУ?
