Эксперимент 1. Исследование каскада с общим эмиттером в области малого сигнала

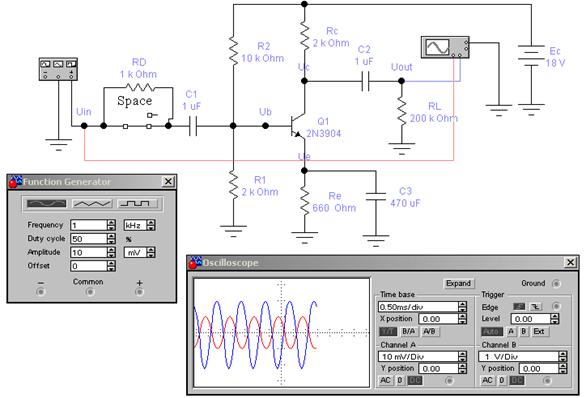

а) Построить схему, изображенную на рисунке 5.4 (с10_010). Установоч- ные параметры приборов также должны соответствовать изображению.

б) Включить схему. Для установившегося режима в раздел "Результаты экспериментов" записать результаты измерений амплитуд входного и выход- ного напряжений, разности фаз входного и выходного синусоидальных сигна- лов. По результатам измерений амплитуд входного и выходного синусоидаль- ных напряжений, вычислить коэффициент усиления усилителя по напряже- нию. Результат записать в раздел "Результаты экспериментов".

в) Для схемы на рисунке определить ток эмиттера. По его значению вы- числить дифференциальное сопротивление rэ эмиттерного перехода. Используя

найденное значение, вычислить коэффициент усиления каскада по напряже- нию. Результаты записать в раздел "Результаты экспериментов".

г) Подключить резистор RD между точкой UBX и конденсатором C1, ра- зомкнув ключ [Space]. Включить схему. Измерить амплитуды входного UBX и выходного Uвых напряжения. Вычислить новое значение коэффициента усиле- ния по напряжению по результатам измерений. Результаты записать в раздел

"Результаты экспериментов".

д) Переместить щуп канала А осциллографа в узел Ub. Снова включить схему и измерить амплитуду ub входного синусоидального напряжения в точке Ub. По результатам измерения напряжения Ub и Uout вычислить коэффициент усиления по напряжению усилительного каскада. По результатам измерения амплитуд напряжения UBX и Ub вычислить входной ток Iвх. По значениям Uвх и

Iвx вычислить входное сопротивление rвх усилителя по переменному току. Ре-

зультаты записать в раздел "Результаты экспериментов".

ж) Замкнуть резистор RD между узлом UBX и конденсатором C1, замкнув ключ [Space]. Переместить щуп канала А осциллографа в узел Uin. Установить номинал резистора RL 2 кОм. Затем включить схему и измерить амплитуды входного и выходного синусоидального напряжения. Используя результаты из- мерений, вычислить новое значение коэффициента усиления по напряжению. Результаты записать в раздел "Результаты экспериментов".

з) Используя результаты измерений амплитуды выходного синусоидаль- ного напряжения в пункте б) и пункте ж), значение сопротивления нагрузки в пункте ж) вычислить выходное сопротивление усилителя. Результат записать в раздел "Результаты экспериментов".

и) Установить номинал резистора RL 200 кОм. Переставить щуп канала В

осциллографа в узел Uc и включить схему. Измерить постоянную составляю- щую выходного сигнала и записать результат измерения.

к) Вернуть щуп канала В осциллографа в узел Uout. На осциллографе ус- тановить масштаб для входа 10 мВ/дел. Убрать шунтирующий конденсатор Сз

и включить схему. Измерить амплитуды входного и выходного синусоидально-

го напряжения. По результатам измерений вычислить значение коэффициента усиления каскада с ОЭ с сопротивлением в цепи эмиттера по напряжению. За-

писать результаты в раздел "Результаты экспериментов".

л) По величине сопротивления rэ и значению сопротивления Rэ вычис- лить значение коэффициента усиления усилителя с ОЭ с сопротивлением в це-

пи эмиттера по напряжению.
