Краткие теоретические сведения. Функциональное назначение компаратора заключается в изменении со- стояния выхода при переходе входным напряжением некоторого порогового значения

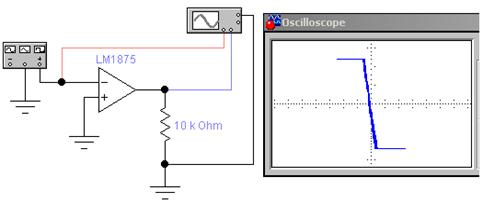

Функциональное назначение компаратора заключается в изменении со- стояния выхода при переходе входным напряжением некоторого порогового значения. В качестве компаратора может применяться ОУ. При этом ОУ рабо- тает преимущественно в области положительного или отрицательного ограни- чения выходного напряжения, проходя область усилительного режима только вблизи порога. В данной работе исследуются основные схемы компараторов, построен- ных на базе операционных усилителей. На рисунках 8.1 и 8.2 приведены схемы и виды характеристик детекторов нулевого уровня, имеющих близкое к нулю пороговое напряжение. Схемы различаются способом подачи входного сигнала на вход ОУ. Использование разных входов ОУ для подачи входного сигнала позволяет реализовать фиксацию уровня входного напряжения положительным или отрицательным перепадом напряжения на выходе компаратора.
На рисунках приводится вид характеристики "выход-вход". По верти- кальной оси откладывается выходное напряжение, по горизонтальной оси - входное. Наклон характеристик вызван конечной скоростью нарастания выход- ного напряжения.
На рисунках 8.3 и 8.4 приведены схемы и виды характеристик детекторов положительного и отрицательного уровней входного напряжения. Пороговый уровень входного напряжения в этих схемах задается величиной напряжения смещения, подаваемого на инвертирующий вход ОУ.
Напряжение смещения может задаваться стабилитроном, как показано на рисунке 8.5.
Максимальное и минимальное значение выходного напряжения может задаваться при помощи внешних элементов. На рисунке 8.6 приведена схема детектора нулевого напряжения с фиксацией уровня выходного напряжения при помощи стабилитрона. Рисунок 8.6 – Схема компаратора с фиксацией уровня выходного напряжения при помощи стабилитрона

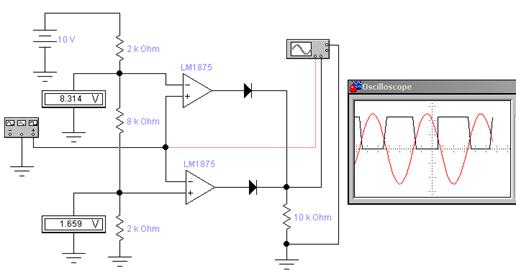

Компаратор, показанный на рисунке 8.7, позволяет фиксировать наличие входного напряжения в определенном диапазоне значений. Если входное на- пряжение изменяется в пределах пороговых значений, устанавливаемых внеш- ними элементами, то выходное напряжение имеет низкий уровень. При выходе за установленные пределы пороговых значений выходное напряжение изменя- ется на высокий уровень.
При работе с компараторами могут возникнуть неприятности, проявляю- щиеся в том, что вместо однократного изменения уровня выходного напряже- ния при достижении входным напряжением порогового значения, могут иметь место быстрые колебания между уровнями выходного напряжения, особенно в том случае, когда во входном сигнале присутствует значительный шум. При та- ком явлении может нарушиться нормальное функционирование некоторых ти- пов схем. Можно избежать этого, если характеристика компаратора имеет гис-

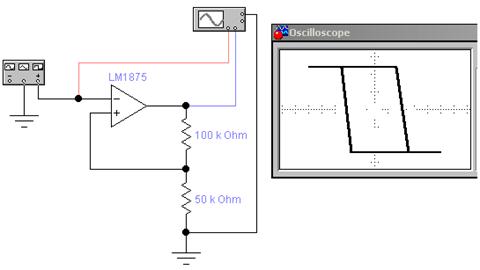

терезис. Одной из схем такого рода является триггер Шмитта. Схема и еѐ ха- рактеристика представлена на рисунке 8.8.
Для идеального ОУ, имеющего одинаковые напряжения ограничения, по- ложительное значение входного порогового напряжения может быть вычислено по формуле: U1=ER2/(R1+R2) Отрицательное значение входного порогового напряжения определяется выражением: U2=-ER2/(R1+R2)=-U1 где Е - напряжение ограничения ОУ. Для всех рассмотренных схем ана- лиз их работы можно осуществить по двум характеристикам. Первая из них представляет собой характеристику вход-выход и устанавливает соотношения между входным и выходным напряжением схемы в статическом режиме. Для наблюдения такой характеристики на экране осциллографа необходимо сигнал с канала, подключенного к выходу схемы, откладывать по вертикальной оси, а сигнал с канала, подключенного к входу схемы, - по горизонтальной оси, на вход схемы подается синусоидальное напряжение. Динамику переключения выходного напряжения схемы можно проследить по осциллограммам входного и выходного напряжения. При снятии этой характеристики на вход схемы по- дается синусоидальное напряжение и двухлучевым осциллографом фиксирует- ся входное и выходное напряжение.
