Объекты и средства исследования

Для выполнения поставленной задачи используются оптические устройства, входящие в комплект большой оптической скамьи ОСК-2.

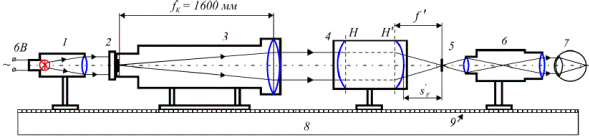

Схема экспериментальной установки приведена рис.11, где 1 – осветитель; 2 – мира; 3 – коллиматор; 4 – испытуемая оптическая система, укрепленная в специальной оправе; 5 – действительное изображение миры; 6 – горизонтальный микроскоп, используемый для рассматривания изображения, создаваемого иссле-дуемой оптической системой; 7 – глаз наблюдателя; 8 – рельс; 9 – миллиметровая горизонтальная шкала.

Рис.11. Оптическая схема экспериментальной установки

Рис.12. Внешний вид лабораторной установки

Определение положения кардинальных точек оптической системы относительно ее крайних преломляющих поверхностей.

Основной частью коллиматора является длиннофокусный (fК = 1600 мм) объектив, в фокальной плоскости которого установлены испытательные миры. Миры размещены в револьверной головке (рис.13), закрепленной на тубусе коллиматора. Смена миры производится поворотом головки. Микроскоп имеет механизм отсчетного перемещения по трем координатным осям.

Рис.13. Револьверная головка с мирами
