Эквивалентная схема замещения транзистора

В соответствии с уравнениями (2) можно рассмотреть эквивалентную схему замещения транзистора. Если пренебречь малым коэффициентом , то эквивалентная схема замещения будет иметь вид, показанный на рисунке 5. При подключении входной (базовой) цепи транзистора к источнику переменного напряжения с внутренним сопротивлением , а выходной цепи (коллекторной) к нагрузке с сопротивлением можем с помощью схемы замещениям определить коэффициент усиления простейшего усилителя с общим эмиттером по следующей формуле:

.

Отсюда видим, что коэффициент усиления усилителя зависит не только от параметров транзистора, но и от параметров источника входного сигнала и нагрузки.

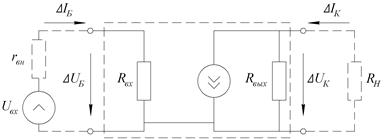

Рисунок 5 – Эквивалентная схема замещения биполярного транзистора
