Вопрос № 5

А) схема включения с общей базой

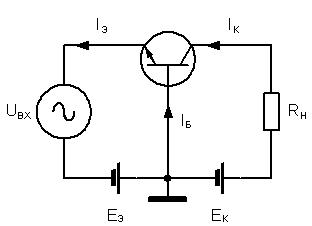

Схемы включения транзисторов получили своё название в зависимости от того, какой из выводов транзисторов будет являться общим для входной и выходной цепи. Схема включения транзистора с общей базой приведена на рис. 19.

Любая схема включения транзистора характеризуется двумя основными показателями:

- коэффициент усиления по току Iвых / Iвх (для схемы с общей базой Iвых / Iвх = IК / IЭ = a);

- входное сопротивление RвхБ = Uвх / Iвх = UБЭ / IЭ.

Рис. 19 – Схема включения биполярного транзистора с общей базой

Входное сопротивление для схемы с общей базой мало и составляет десятки Ом, так как входная цепь транзистора при этом представляет собой открытый эмиттерный переход транзистора. Эта схема имеет следующие недостатки: она не усиливает ток (a < 1), имеет малое входное сопротивление, и для ее питания требуется два разных источника напряжения. Но в то же время такая схема имеет хорошие температурные и частотные свойства.

Б) схема включения с общим эмиттером

Рис. 20 – Схема включения биполярного транзистора с общим эмиттером

Эта схема, изображенная на рис. 20, является наиболее распространённой, так как она даёт наибольшее усиление по мощности.

Коэффициент усиления по току такого каскада представляет собой отношение амплитуд (или действующих значений) выходного и входного переменного тока, т. е. переменных составляющих токов коллектора и базы

Поскольку ток коллектора в десятки раз больше тока базы, то коэффициент усиления по току составляет десятки единиц.

Коэффициент усиления каскада по напряжению равен отношению амплитудных или действующих значений выходного и входного переменного напряжения. Входным является переменное напряжение база – эмиттер UБЭ, а выходным – переменное напряжение на резисторе нагрузки RН или, что то же самое, между коллектором и эмиттером – UКЭ.

Напряжение база – эмиттер не превышает десятых долей вольта, а выходное напряжение при достаточном сопротивлении резистора нагрузки и напряжении источника ЕК достигает единиц, а в некоторых случаях и десятков вольт. Поэтому коэффициент усиления каскада по напряжению имеет значение от десятков до сотен.

Отсюда следует, что коэффициент усиления каскада по мощности получается равным сотням, или тысячам, или даже десяткам тысяч. Этот коэффициент представляет собой отношение выходной мощности к входной. Каждая из этих мощностей определяется половиной произведения амплитуд соответствующих токов и напряжений. Входное сопротивление схемы с общим эмиттером мало

R_вх.Э= Ом

Каскад по схеме ОЭ при усилении переворачивает фазу напряжения, т.е. между выходным и входным напряжением имеется фазовый сдвиг 180°.

Достоинствами схемы с общим эмиттером являются:

- большой коэффициент усиления по току;

- большее, чем у схемы с общей базой, входное сопротивление;

- для питания схемы требуются два однополярных источника, что позволяет на практике обходиться одним источником питания.

Недостатки: худшие, чем у схемы с общей базой, температурные и частотные свойства. Однако за счёт преимуществ схема с ОЭ применяется наиболее часто.

В) схема включения с общим коллектором

Схема включения транзистора с общим коллектором приведена на рис. 21.

Коэффициент усиления по току в такой схеме равен

,

а входное сопротивление

кОм

Рис. 21 – Схема включения биполярного транзистора с общим коллектором

В схеме с ОК коллектор является общей точкой входа и выхода, поскольку источники питания ЕБ и ЕЭ всегда шунтированы конденсаторами большой ёмкости и для переменного тока могут считаться короткозамкнутыми. Особенность этой схемы в том, что входное напряжение полностью передается обратно на вход, то есть очень сильна отрицательная обратная связь. Нетрудно видеть, что входное напряжение равно сумме переменного напряжения база – эмиттер UБЭ и выходного напряжения. Коэффициент усиления по току каскада с общим коллектором почти такой же, как и в схеме с ОЭ, т. е. равен нескольким десяткам. Однако, в отличие от каскада с ОЭ, коэффициент усиления по напряжению схемы с ОК близок к единице, причем всегда меньше её. Переменное напряжение, поданное на вход транзистора, усиливается в десятки раз (так же, как и в схеме ОЭ), но весь каскад не даёт усиления. Коэффициент усиления по мощности равен примерно нескольким десяткам. Рассмотрев полярность переменных напряжений в схеме, можно установить, что фазового сдвига между Uвых и Uвх нет. Значит, выходное напряжение совпадает по фазе с входным и почти равно ему. То есть, выходное напряжение повторяет входное. Именно поэтому данный каскад обычно называют эмиттерным повторителем и изображают схему так, как показано на рис. 22.

Рис. 22 – Эмиттерный повторитель
