Вопрос № 1

Электронно-дырочный переход представляет собой полупроводниковый диод. В p-n переходе носители заряда образуется при введении в кристалл акцепторной или донорной примеси. Полупроводниковые диоды изготовляют из германия, кремния. селена и других веществ.

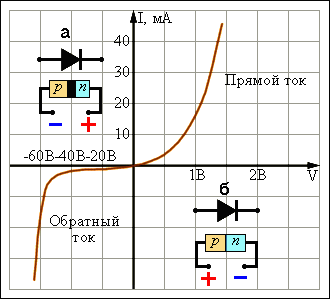

На рисунке 1 показано прямое (б) и обратное (a) подсоединение диода. Вольтамперная характеристика при прямом и обратном соединении показана на рисунке 10.

Рис. 10 – Вольтамперная характеристика при прямом и обратном соединении

Нелинейные свойства диода видны при рассмотрении его вольтамперной характеристики. Прямой ток в десятки миллиампер получается при прямом напряжении порядка десятых долей вольта. Поэтому прямое сопротивление имеет величину не выше десятков Ом. Для более мощных диодов прямой ток составляет сотни миллиампер и больше при таком же малом напряжении, а R соответственно снижается до единиц Ом и меньше. Обратный ток при обратном напряжении до сотен вольт у диодов небольшой мощности составляет лишь единицы или десятки микроампер. Это соответствует обратному сопротивлению до сотен кОм и больше.

Полупроводниковые диоды подразделяются по многим признакам. Прежде всего следует различать точечные, плоскостные и поликристаллические диоды. У точечных диодов линейные размеры, определяющие площадь p-n перехода, такого же порядка как толщина перехода, или меньше ее. У плоскостных диодов эти размеры значительно больше толщины перехода.

Точечные диоды имеют малую емкость p-n перехода и поэтому применяются на любых частотах вплоть до СВЧ. Но они могут пропускать токи не более единиц или нескольких десятков миллиампер. Плоскостные диоды в зависимости от площади перехода обладают емкостью в десятки пикофарад и более. Поэтому их применяют на частотах не более десятков килогерц. Допустимый ток в плоскостных диодах бывает от десятков миллиампер до сотен ампер и больше.

Основой точечных и плоскостных диодов являются пластинки полупроводника, вырезанные из монокристалла, имеющего во всем своем объеме правильное кристаллическое строение. В качестве полупроводниковых веществ для точечных и плоскостных диодов применяют чаще всего германий и кремний, а в последнее время также и арсенид галлия и карбид кремния.

Поликристаллические диоды имеют p-n переход, образованный полупроводниковыми слоями, состоящими из большого количества кристаллов малого размера, различно ориентированных друг относительно друга и поэтому не представляющих собой единого монокристалла. Эти диоды бывают селеновыми, медно-закисными (купроксными) и титановыми.

Рис. 11. Принцип устройства точечного (а) и микрополюсного (б) диодов

Принцип устройства точечного диода показан на рисунке 11 (а). В нем тонкая заостренная проволочка (игла) с нанесенной на нее примесью приваривается при помощи импульса тока к пластинке полупроводника с определенным типом электропроводности. При этом из иглы в основной полупроводник диффундируют примеси которые создают в нем область с другим типом проводимости. Это процесс называется формовкой диода. Таким образом, около иглы получается мини p-n переход полусферической формы. Следовательно, принципиальной разницы между точечными и плоскостными диодами нет. Позже появились еще так называемые микро-плоскостные или микросплавные диоды, которые имеют несколько больший по плоскости p-n переход, чем точечные диоды(б).

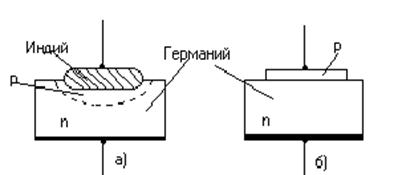

Рис. 12 Принцип устройства сплавного германиевого диода

Плоскостные диоды изготавливаются, главным образом, методами сплавления диффузии. Для примера на рисунке 12 (а) показан принцип устройства сплавного германиевого диода. В пластинку германия n-типа вплавляют при температуре около 500 градусов каплю индия, которая сплавляясь с германием, образует слой германия p-типа.

Область с электропроводностью p-типа имеет более высокую концентрацию примеси, нежели основная пластинка сравнительно высокоомного германия, и поэтому является эмиттером. К основной пластинке германия и к индию припаиваются выводные проволочки, обычно из никеля. Если за исходный материал взят высокоомный германий p-типа, то в него вплавляют сурьму и тогда получается эмиттерная область n-типа.

Следует отметить, что сплавным методом получают так называемые резкие или ступенчатые p-n переходы, в которых толщина области изменения концентрации примесей значительно меньше толщины области объёмных зарядов, существующих в переходе.
