Проверка транзисторов





Работоспособность биполярных транзисторов можно проверить при помощи омметра, путем измерения величины сопротивления между базой и эмиттером, базой и коллектором в обоих направлениях. Это объясняется тем, что транзистор можно представить в виде эквивалентной схемы, представляющей собой два диода, включенных навстречу один другому. Для р-n-р транзисторов диоды соединены катодами, а для n-p-n транзисторов — анодами.

Таким образом, проверка транзистора омметром сводится к проверке обоих р-n переходов транзистора: коллектор — база и эмиттер — база. Для проверки прямого сопротивления переходов р-n-р транзистора минусовой вывод омметра подключается к базе, а плюсовой вывод омметра — поочередно к коллектору и эмиттеру. Для проверки обратного сопротивления переходов к базе подключается плюсовой вывод омметра. При проверке n-p-n транзисторов подключение производится наоборот: прямое сопротивление измеряется при соединении с базой плюсового вывода омметра, а обратное сопротивление — при соединении с базой минусового вывода.

Значения величин сопротивлений по принципу "низкое"/"высокое" показаны на рисунке 1.

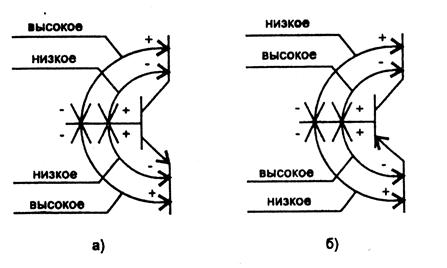

Рис. 1. Величины сопротивлений в п-р-п (а) и р-п-р (б) транзисторах

При пробое перехода его прямое и обратное сопротивления оказываются равными нулю. При обрыве перехода его прямое сопротивление бесконечно велико.

У исправных маломощных транзисторов обратные сопротивления переходов во много раз больше их прямых сопротивлений. У мощных транзисторов это отношение не столь велико, тем не менее омметр позволяет их различить.

Необходимо отметить, что имеют место случаи, когда коротко замкнут участок цепи коллектор-эмиттер, несмотря на то, что оба перехода транзистора целы. Поэтому вначале нужно проверить, нет ли короткого замыкания в цепи коллектор-эмиттер.

Транзистор с периодическим обрывом перехода может оказаться временно работоспособным при его проверке с помощью омметра. Поэтому более достоверным является контроль режимов его работы по постоянному току в различных схемах включения.



Оснащение рабочего места (используемые приборы и оборудование):

Приборы и оборудование Тип Кол-во Пределы измерения Примечание
Стенд лабораторный ЭСТ-1
Мультиметр М890G*   Измерение сопротивления, электрической емкости
Биполярный транзистор МП40*
Полупроводниковый диод Д223*
Резистор МЛТ-2*
*- приборы могут быть заменены аналогичными



Порядок выполнения работы:

1. Повторите используя общие сведения методику проверки на исправность элементов электронной аппаратуры.

2. Отметьте в отчете:

· наименование лабораторной работы;

· цель лабораторной работы;

· оснащение рабочего места (используемые приборы и оборудование).

3. Получить у преподавателя омметр и образцы резисторов, диодов, транзисторов.

Поочерёдно для каждого элемента выполнить:

для резисторов:

· зарисовать внешний вид и надпись на корпусе;

· выполнить расшифровку надписи;

· выполнить графическое схемное изображение;

· измерить и записать значения сопротивления, сравнить его с номинальным, вычислив процентное отклонение сделать заключение об исправности или неисправности

для диодов:

· зарисовать внешний вид, подписать цоколевку выводов (цоколевка - рисунок, показывающий взаимное расположение выводов, нужно указать, где анод и катод у диода);

· расшифровать надпись на корпусе;

· выполнить графическое схемное изображение;

· помощью справочной литературы найти и записать предельные значения Uобр max, Iпр max;

· измерить и записать значения прямого Rпр и обратного Rобр сопротивлений;

· сделать вывод об исправности диодов.

для транзисторов:

· зарисовать внешний вид, подписать цоколевку выводов (цоколевка - рисунок, показывающий взаимное расположение выводов у транзистора, нужно указать, где какой вывод у транзистора);

· расшифровать надпись на корпусе;

· выполнить графическое схемное изображение;

· проверить исправность транзисторов, схему проверки и результаты замеров сопротивлений занести в отчет;

· сделать вывод об исправности транзисторов.

4. Навести порядок на рабочем месте.

5. Результаты работы покажите преподавателю.

6. Оформите отчет по лабораторной работе.
