Кавитационные характеристики насосов

Напорные и расходные характеристики. Напорные – зависимость перепада давления на входе в насос . Расходные – зависимость расхода от функции давления на входе. .

Данные характеристики получаются путем испытания насосов и устанавливают зависимости перепада давления от давления на входе в насос. Эти характеристики приводятся для данной жидкости при некоторых значениях скорости вращения вала и температуры. Если изменяется ∆Р, сохраняется W=const, и наоборот.

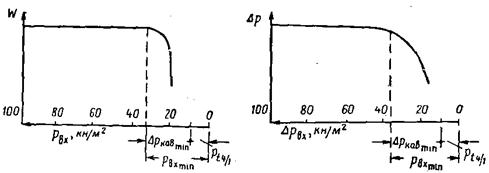

Кавитационные характеристики отражают высотные свойства насоса. При малом давлении на входе в насос кавитация значительна, следовательно завал характеристики. Падение перепада давления до нуля.

Теоретически это должно наступать при внешнем давлении , но в действительности срыв работы насоса наступает при давлении большем давлении насыщенных паров. Причина: фактическое давление жидкости в полости всасывания насоса меньше замеряемого давления на входе на величину гидравлических сопротивлений всасывающего участка насоса.. Кроме того, у топливных насосов фактическое отношение паровой и жидкой фаз топлива не соответствует стандартному соотношению 4/1, при котором ведутся испытания топлив.

Для избежаний автоколебательных режимов и получения устойчивого ∆Р и производительности: . Равенство (1) определяет условие безкавитационной работы насоса.

, где минимальный кавитационный запас давления зависит от:

- конструкции и места установки конструкции;

- от степени износа;

- от скорости вращения вала насоса;

- от скороподъемности ЛА;

- от степени насыщения топлива оздухом.

Все факторы не поддающиеся точным расчетам, поэтому величину указывает завод-изготовитель по результатам испытаний.
