Обмотка короткозамкнутого ротора
|
|
Обмотка ротора с овальными полузакрытыми и закрытыми пазами. Пазы ротора имеют обычно овальную форму (рис. 9-10 а, б), причем радиусы r1 и r2 принимают такими, чтобы стенки зубцов были параллельны (b з2 = const) на протяжении расстояния h 1. Такие пазы применяют в двигателях с h ≤250 мм. В двигателях с h≤ 132 мм пазы обычно выполняют полузакрытыми, а с h≥ 160 мм – закрытыми.

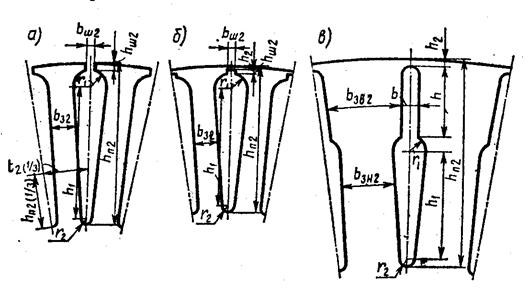

Рис 9-10. Пазы короткозамкнутого ротора:
-овальные полузакрытые;
- овальные закрытые;
-бутылочной формы
Примерные значения высот пазов короткозамкнутого ротора h п2 приведены на рис. 9-12. Чем больше принимаемое значение h п2, тем меньше высота спинки ротора h с2 и соответственно больше магнитная индукция в спинке В с2. Если при проверке расчетом значение В с2 превысит предел, равный 1,6 Тл, то высоту паза h п2, принятую из рисунка, снижают. Расчет размеров зубцовой зоны (зубцов и пазов) ротора начинают с определения ширины зубца b з2, исходя из средних значений магнитной индукции в зубцах ротора В з2 (табл. 9-18).
Таблица 9-18
| h, мм | 2 р | В з2 (Тл) для двигателей со степенью защиты | |
| IP44 | IP23 | ||
| 50 – 132 | 2; 4; 6; 8 | 1,60 – 1,80 | 1,85 – 2,05 |
| 160 – 250 | 1,75 – 1,95 | 1,85 – 2,05 | |
| 4;;6;8 | 1,70 – 1,90 | 1,75 – 1,95 | |
| 280 – 355 | 1,60 – 1,80 | 1,80 – 2,00 | |
| 1,80 – 2,00 | 2,00 – 2,20 | ||
| 6; 8; 10; 12 | 1,70 – 1,90 | 1,80 – 2,00 |
Определяют радиусы пазов r1 и r2, обеспечивающие постоянство b з2. Если окажется, что r 2<1 (для h ≤132 мм) или r 2<2 (для h ≥160 мм), то следует уменьшить b з2, повысив В з2.
Определение размеров овальных полузакрытых и закрытых пазов производят в такой последовательности:
| Высота паза (мм) | h п2 – из рис. 9-12 | |
| Расчетная высота спинки ротора (мм): | ||
| для h ≤63 мм, 2 р = 2 |
| (9-64) |
| для h ≤63 мм, 2 р ≥4 |
| (9-65) |
| для h ≥71 мм, 2 р = 2 |
| (9-66) |
| для h ≥71 мм, 2 р ≥4 |
| (9-67) |
| Магнитная индукция в спинке ротора (Тл) |
| (9-68) |
| Зубцовое деление по наружному диаметру ротора (мм) |
| (9-69) |
| Магнитная индукция в зубцах ротора (Тл) | B з2 – по табл. 9-18 | |
| Ширина зубца (мм) |
| (9-70) |
| Меньший радиус паза (мм) |
| (9-71) |
| Больший радиус паза (мм) |
| (9-72) |
| Расстояние между центрами радиусов (мм) |
| (9-73) |
| Проверка правильности определения r 1 и r 2 исходя из условия b з2 = const |
| (9-74) |
| Площадь поперечного сечения стержня, равная площади поперечного сечения паза в штампе (мм2) |
| (9-75) |
Здесь для полузакрытого паза h ш2 = 0,5÷0,75 мм; h 2 = 0; b ш2 = 1,0÷1,5 мм; для закрытого паза h ш2 = 0,7 мм; h 2 = 0,3 мм; b ш2 = 1,5 мм. При отсутствии аксиальных каналов в роторе d к2 = 0.
Пазы ротора бутылочной формы. Пазы короткозамкнутого ротора двигателей с h = 280÷355 мм обычно имеют бутылочную форму и выполняются закрытыми (рис. 9-10 в). Размеры нижней части бутылочного паза выбирают так, чтобы обеспечить равновеликое поперечное сечение зубцов b з.н.2 на протяжении h 1.
Ход расчета аналогичен описанному для ротора с овальными пазами. По рис. 9-12 выбирают примерное значение высоты паза ротора h п2. Этим определяется расчетная высота спинки ротора h c2 и магнитная индукция в спинке ротора В с2, которая не должна превышать 1,6 Тл. Затем находят ширину зубца в его нижней части b з.н.2, исходя из того, чтобы магнитная индукция в нижней части зубцов ротора В з.н.2 не превосходила бы значений, приведенных в табл. 9-18.
Для верхней части паза принимают h 2 = 0,2÷0,5 мм; h = 15 мм; затем рассчитывают размеры нижней части паза: больший r 1 и меньший r 2 радиусы; расстояние между их центрами, а также ширину верхней части стержня b. Значение r 2 должно быть не менее 2 мм, иначе следует уменьшить b з.н.2, повысив В з.н.2.
Определение размеров пазов ротора бутылочной формы производят в такой последовательности:
| Высота паза (мм) | h п2 – из рис. 9-12 | |
| Расчетная высота спинки ротора (мм) | h с2 – по (9-66) – (9-67) | |
| Магнитная индукция в спинке ротора (Тл) | В с2 – по (9-68) | |
| Зубцовое деление по наружному диаметру ротора (мм) | t 2 – по (9-69) | |
| Ширина зубца в нижней части зубца (мм) | bз .н.2 – по (9-70) | |
| Меньший радиус паза (мм) |
| (9-76) |
| Больший радиус паза (мм) |
| (9-77) |
| Расстояние между центрами радиусов (мм) |
| (9-78) |
| Правильность определения r 1 и r 2 исходя из требования b з.н2 = const | по (9-74) | |
| Ширина верхней части стержня (мм) |
| (9-79) |
| Площадь поперечного сечения нижней части стержня (мм2) |
| (9-80) |
| Площадь поперечного сечения верхней части стержня (мм2) |
| (9-81) |
| Общая площадь поперечного сечения стержня, равная площади поперечного сечения паза в штампе (мм2) |
| (9-82) |
Открытые пазы ротора прямоугольной формы. Открытые прямоугольные пазы в роторе (рис. 9-11) применяются для высоковольтных двигателей с h = 400÷450 мм. В эти пазы укладывают прямоугольные алюминевые шины, привариваемые к алюминевым короткозамыкающим кольцам.

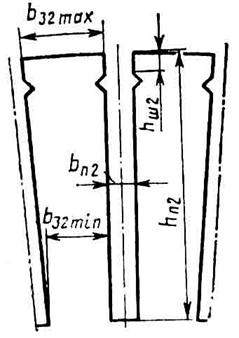

Рис.9-11. Пазы короткозамкнутого ротора
прямоугольной формы
Ход расчета аналогичен описанному для ротора с овальными пазами. По рис. 9-12 выбирают предварительно значение высоты паза ротора h ’п2, что предопределяет предварительное значение высоты спинки ротора h ’с2 и магнитную индукцию в спинке ротора, которая не должна превышать 1,6 Тл. Затем находят ширину зубца в наиболее узком месте, исходя из того, чтобы магнитная индукция в этой части зубцов была: для исполнения IP44 – B ’з2max = 1,5÷1,7 Тл; для IP23 – B ’з2max = 1,6÷1,8 Тл. Затем выбирают ближайшие стандартные размеры прямоугольного алюминевого стержня (см. приложение 4) и по ним уточняют размеры паза, зубца, спинки (округленные до десятых долей мм в большую сторону) и магнитную индукцию.
Рис. 9-12. Средние значения
короткозамкнутого ротора:
1-ротор с овальными полузакрытыми пазами;
2 -ротор с овальными закрытыми пазами;
3- ротор с бутылочными пазами;
4 -ротор с прямоугольными открытыми пазами.
Размеры открытых пазов ротора прямоугольной формы определяют в такой последовательности:
| Предварительные размеры | ||
| Высота паза (мм) | h ’п2 – из рис. 9-12 | |
| Высота спинки ротора (мм) | h ’с2 – по (9-66) или по (9-67) | |
| Магнитная индукция в спинке ротора (Тл) | В’с2 – по (9-68) | |
| Зубцовое деление по наружному диаметру ротора (мм) | t 2 – по (9-69) | |
| Ширина зубца в наиболее узком месте (мм) |
| (9-83) |
| Ширина паза (мм) |
| (9-84) |
| Размеры стержня по высоте (мм) |
| (9-85) |
| То же, по ширине |
| (9-86) |
| Уточненные размеры | ||
| Ближайшие стандартные размеры стержня (мм) и его сечение (мм2) | h сm, b сm, S сm – по приложению 4 | |
| Высота паза (мм) |
| (9-87) |
| Ширина паза (мм) |
| (9-88) |
| Площадь поперечного сечения паза (мм2) |
| (9-89) |
| Высота спинки ротора (мм) | h с2 – по (9-66) или по (9-67) | |
| Магнитная индукция в спинке ротора (Тл) | Вс2 – по (9-68) | |
| Ширина зубца в наиболее узком месте (мм) |
| (9-90) |
| Магнитная индукция в наиболее узком месте зубца (Тл) |
| (9-91) |
| Длина стержня (мм) |
| (9-92) |
| Здесь hc и b c – припуски на сборку сердечника (см. § 9-4); h c = 4 мм. |
Короткозамыкающее кольцо обмотки ротора. На рис. 9-13 показаны короткозамыкающие кольца для литой (а) и сварной (б) конструкций клетки. Размеры кольца определяют следующим образом. Поперечное сечение кольца S кл связано с ранее определенным сечением стержня клетки S ст, а высота кольца h кл – с высотой паза h п2. Это предопределяет длину кольца
кл. Для определения расположения кольца клетки вычисляют его средний диаметр D кл.ср.

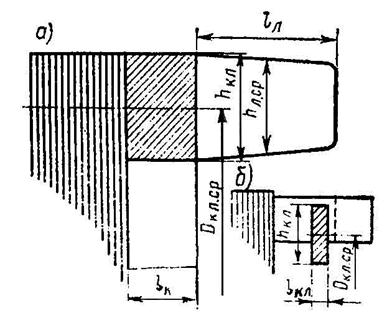

Рис.9-13. Короткозамыкающие кольца ротора
Размеры короткозамыкающего кольца находят в такой последовательности:
| Поперечное сечение кольца (мм2): литой клетки |
| (9-93) |
| сварной клетки |
| (9-94) |
| Высота кольца (мм): литой клетки |
| (9-95) |
| сварной клетки |
| (9-96) |
| Длина кольца (мм) |
| (9-97) |
| Средний диаметр кольца (мм): литой клетки |
| (9-98) |
| сварной клетки |
| (9-99) |
| Вылет лобовой части обмотки (мм) |
| (9-100) |
| Здесь л2 = 50 мм – длина лобовой части стержня; k л2 = 0,9 – коэффициент, учитывающий изгиб стержня
|
