Упражнение 3.18

На рис. 3.18 приведена геологическая карта района Таласо-Ферганского разлома, Тянь-Шань (по В. Буртману).

Определить:

1. тип крутого разлома,

2. видимую амплитуду разлома.

Рис. 3.18. Фрагмент геологической карты к упражнению 3.18

Упражнение 3.19

На рис. 3.19. приведена геологическая схема участка Шотландских нагорий (по Питчеру).

Определить:

1. тип и видимую амплитуду разлома,

2. возраст разлома

Рис. 3.19. Фрагмент геологической карты к упражнению 3.19.Условные обозначения: 1- известняки карбона, 2- 5 – докембрийские породы, 2 - граниты, 3 –гнейсы, кварциты, 4 –сланцы, 5 – известняки, 6 – разломы.

Упражнение 3.20

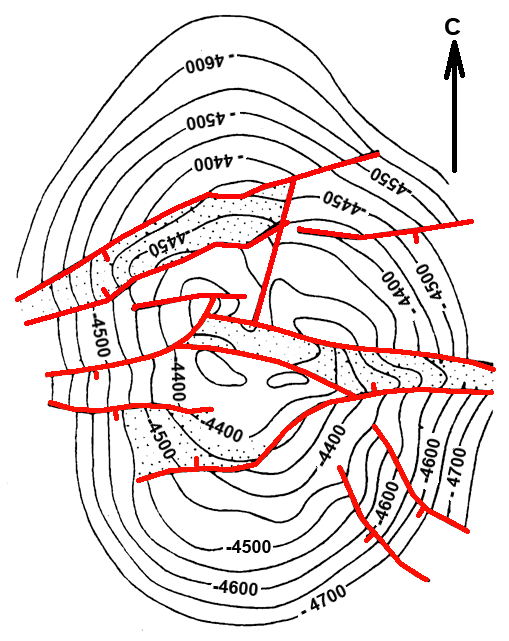

На рис. 3.20 приведена приведена структурная карта разбитой разломами антиклинальной складки (Техас, по Э. Клоосу).

Определить тип и амплитуду разломов.

Рис. 3.20. Фрагмент структурной карты к упражнению 3.20.
