III. Складки

Замкнутые структуры изображаются по одному и тому же алгоритму.

Построение антиклинальной складки. Построение складки следует начинать с изображения его геологического разреза. Затем выбрать структурную поверхность (в нашем случае это условно кровля перми). Построить рамку будущих карт, провести линии разрезов, и спроецировать на них положение структурной поверхности. Понятно, что величина брахиморфности выбирается произвольно – складка может быть изометричной или линейной. Однако, если мы на геологической карте изобразили брахиморфную складку, на структурной карте, должны изобразить такую же брахиморфную – с таким же радиусом кривизны (рис. 2.9).

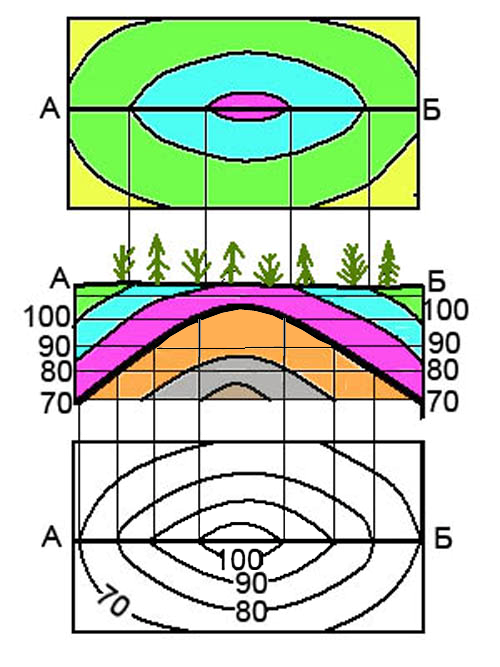

Рис. 2.9. Построение геологической и структурной карт и разреза антиклинальной складки

Величина заложения стратоизогипс тем больше, чем положе лежит слой. В случае опрокинутых складок стратоизогипсы заходят одна под другую. Строго говоря, они не могут быть проведены, потому что в этом случае нарушается принцип однозначности топографических поверхностей. Поэтому "невидимые" стратоизогипсы изображаются условно, прерывистой линией (рис. 2.10).

Рис. 2.10 Изображение взаимно согласованных разреза и структурной карты опрокинутой складки

Точно так же строятся и изображения складок других видов.
