Упражнение 3.1

Цель упражнения: выработка навыков определения возраста и типа разрыва по геологической карте.

1. Проанализировать геологическую ситуацию, приведенную на фрагменте карты (рис. 3.1).

2. Указать тип разрыва (системы разрывов) и его (их) возраст.

1	2
3	4
5	6
7	8
9	10
11	12
13	14
15	16

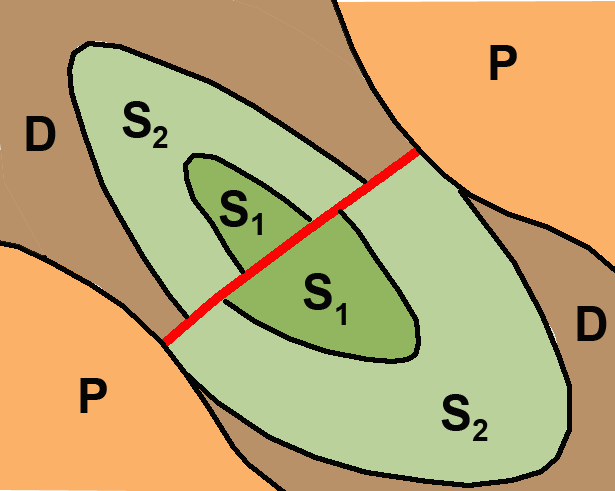

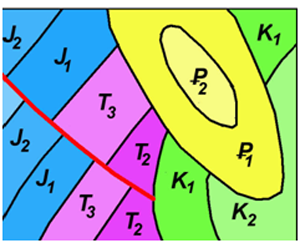

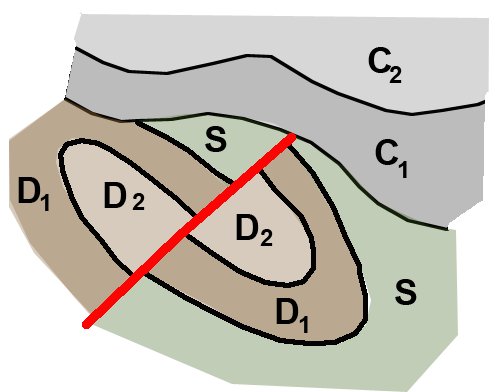

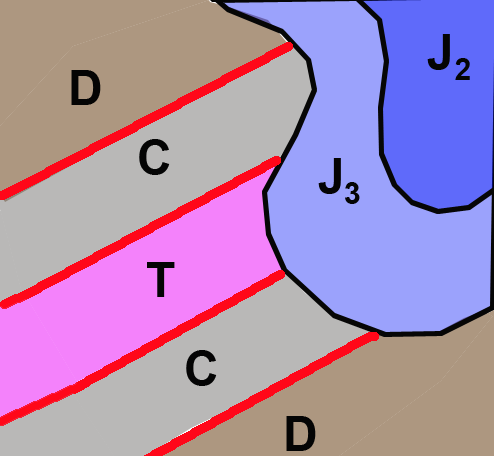

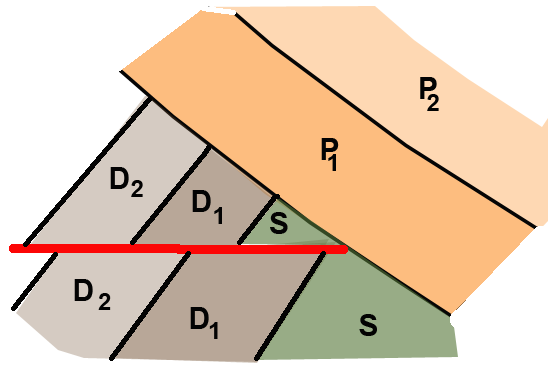

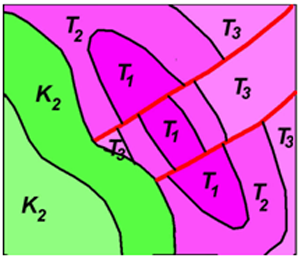

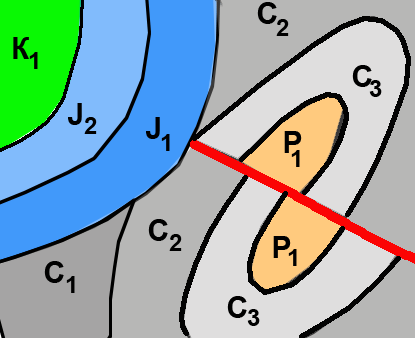

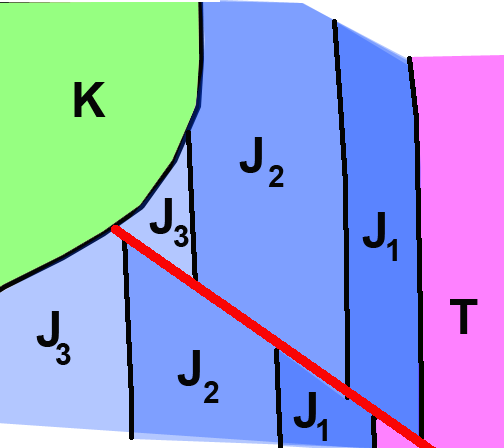

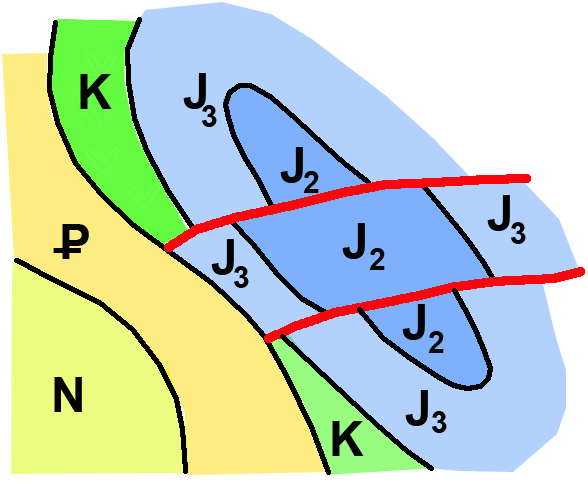

Рис. 3.1. Варианты заданий для выполнения упражнения 3.1.

Подсказка: пронумеруйте разломы и блоки, тогда проще будет их охарактеризовать

Упражнение 3.2

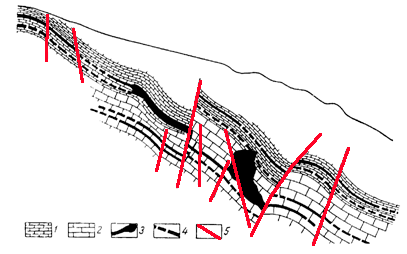

На рис. 3.2. приведен схематический геологический разрез месторождения арсенопиритовой руды на месторождении Брич-Мулла в Средней Азии (по Г. Вировлянскому).

Определить:

1. тип разломов

2. взаимный возраст рудных тел и разломов.

Рис. 3.2.Условные обозначения: 1 - бричмуллинские известняки, 2 – верхнефаменские известняки, 3 – рудные тела, 4 – предполагаемые рудные тела, 5 – разломы
