II. Полузамкнутые структуры

Полузамкнутые структуры изображаются примерно по одному и тому же алгоритму.

Построение структурного носа. Построение структурного носа следует начинать с изображения его геологической карты. Затем провести две взаимно перпендикулярные линии разрезов (АБ и ВГ), построить рамки разрезов, спроецировать на условную поверхность рельефа геологические границы и построить два взаимно перпендикулярных разреза (рис. 2.3).

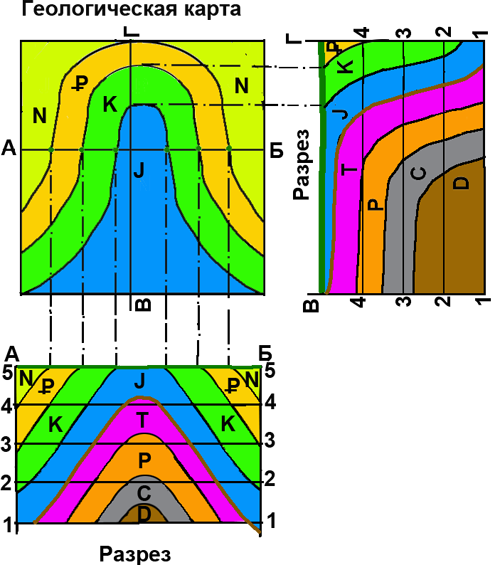

Рис. 2.3. Построение геологической карты и двух взаимно перпендикулярных разрезов структурного носа

После этого следует выделить структурную поверхность, по которой будет строиться структурная карта. Удобно выбрать её так, чтобы она не выходила на поверхность земли и пересекала бы максимальное число высотных отметок. На нашем рисунке это кровля триаса (показано коричневым цветом на рисунке).

Затем необходимо построить рамку будущей структурной карты, перенести на неё линии разрезов и спроецировать на них точки пересечения структурной поверхности и высотных отметок (рис. 2.4).

Рис. 2.4. Построение структурной карты структурного носа

Соединить одноименные точки и провести стратоизогипсы, учитывая общую рисовку геологических границ на геологической карте.

В результате изображены геологическая и структурная карты и два разреза одной и той же объемной структуры – структурного носа и все рисунки согласованы друг с другом. Понятно, что первоначальная картинка может быть несколько иной, но затем необходимо учитывать уже заданные характеристики.

Построение структурного залива. Построение структурного залива также следует начинать с изображения его геологической карты. Затем провести две взаимно перпендикулярные линии разрезов (АБ и ВГ), построить рамки разрезов, спроецировать на условную поверхность рельефа геологические границы и построить два взаимно перпендикулярных разреза

После этого следует выделить структурную поверхность, по которой будет строиться структурная карта. Удобно выбрать её так, чтобы она не выходила на поверхность земли и пересекала бы максимальное число высотных отметок. На нашем рисунке это кровля юры (показано коричневым цветом на рисунке).

Затем необходимо построить рамку будущей структурной карты, перенести на нее линии разрезов и спроецировать на них точки пересечения структурной поверхности и высотных отметок.

Соединить одноименные точки и провести стратоизогипсы, учитывая общую рисовку геологических границ на геологической карте.

В результате изображены геологическая и структурная карты и два разреза одной и той же объемной структуры - структурного носа и все рисунки согласованы друг с другом (рис. 2.5). Понятно, что первоначальная картинка может быть несколько иной, но затем необходимо учитывать уже заданные характеристики.

Рис. 2.5. Построение геологической карты, разрезов и структурной карты структурного залива

Построение структурного седла. Построение структурного седла также следует начинать с изображения его геологической карты. Затем провести две взаимно перпендикулярные линии разрезов (АБ и ВГ), построить рамки разрезов, спроецировать на условную поверхность рельефа геологические границы и построить два взаимно перпендикулярных разреза

После этого следует выделить структурную поверхность, по которой будет строиться структурная карта. Удобно выбрать ее таким образом, чтобы она не выходила на поверхность земли и пересекала бы максимальное число высотных отметок. На нашем рисунке это кровля юры (показано коричневым цветом на рисунке).

Затем необходимо построить рамку будущей структурной карты, перенести на нее линии разрезов и спроецировать на них точки пересечения структурной поверхности и высотных отметок.

Соединить одноименные точки и провести стратоизогипсы, учитывая общую рисовку геологических границ на геологической карте.

В результате изображены геологическая и структурная карты и два разреза одной и той же объемной структуры – структурного седла и все рисунки согласованы друг с другом (рис. 2.6).

Рис. 2.6 Построение геологической карты, разрезов и структурной карты структурного седла (седловины)

В целом алгоритм построения имеет следующий вид:

Рис. 2.7. Алгоритм построения полузамкнутых структур
