IV. Определение элементов залегания и проведение геологических границ





Упражнение 1.22 «Определение элементов залегания по трем точкам по данным бурения»[1]

Исходные данные к упражнению 1.22 приведены в табл. 1.10.

Таблица 1.10

Номер варианта Точка 1 Точка 2 Точка 3
b, град L, м Абс. отм., м b, град. L, м Абс. отм., м b, град L, м Абс. отм., м
      -20
      -5
      -10
            -30
            -20
      -5
      -10
      -5
            -5
            -25
      -5
      -25
                  -5
      -10
            -10



Методика выполнения упражнения 1.22

Точками могут быть три скважины, три шурфа, три обнажения горных пород, три пересечения геологической границы с горизонталями рельефа и др.

1. Рассмотрим выполнение работы на примере со следующими исходными данными:

Точка 1 - b1 = 340о; L1 = 400 м; Абс. отм.= 400 м

Точка 2 - b2 = 200о; L2 = 300 м; Абс. отм.= 300 м

Точка 3 - b3 = 55о; L3 = 550 м, Абс. отм.= 350 м,

где b - азимут направления от опорного пункта (точка, в которой стоите Вы с теодолитом) до точки наблюдения (устья скважины). L - расстояние от опорного пункта до точки наблюдения (устья скважины) в метрах; Абс. отм. - абсолютная отметка маркирующего горизонта.

Для данной работы при выполнении ее на листе формата А4 удобен масштаб 1:10000 или 1:20000.

2.Нанесение на чертеж положений устий скважин (исходные данные для этой работы предусматривают работу в полярных координатах – вспомните, что это такое).



Для нанесения устий скважин необходимо:

- ориентировать чертеж по странам света, указав на нем стрелкой произвольно направление севера; По умолчанию – север помещают наверху чертежа;

- в центральной части чертежа произвольно отметить положение опорной точки 0;

- с помощью транспортираиз точки 0 от северного направления по часовой стрелке отложить угол b1, соответствующий заданному азимуту к скважине, а вдоль полученного направления в выбранном масштабе расстояние L1, которое даст место – положение скв.1. Точно так же следует нанести положения скважин 2 и 3, соответственно их положению на местности.

- рядом с точками проставить абсолютные значения отметок кровли пласта в скважинах (pиc. 1.10). После этого лучи О1, О2 и О3 можно убрать.

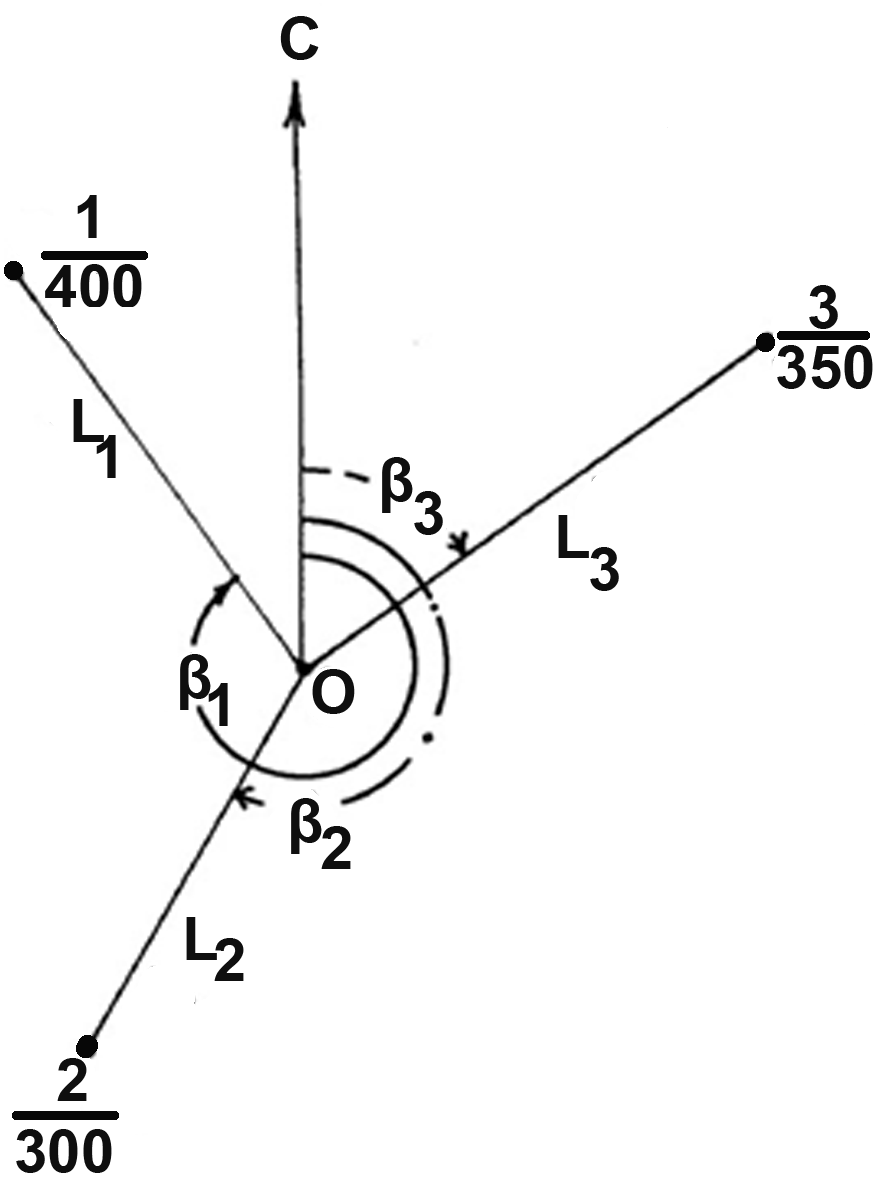

Рис. 1.10. Нанесение на чертеж положения скважин

3. Определение азимута простирания пласта.

Точки, в которых пласт имеет максимальную и минимальную абсолютные отметки (1 и 2 – в нашем примере) соединить отрезком прямой (рис. 1.11).

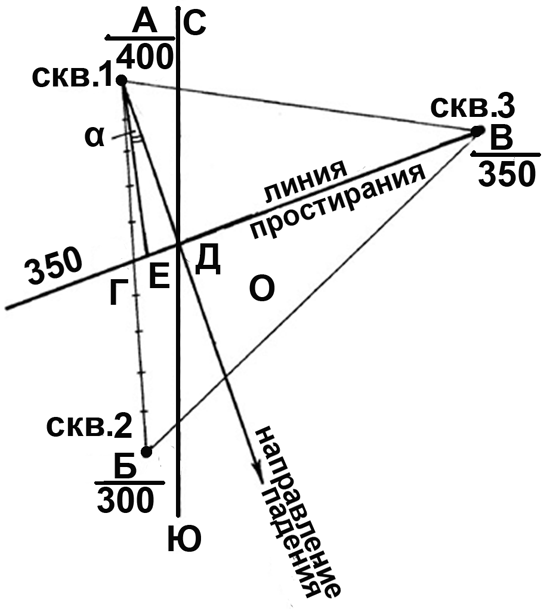

Рис. 1.11. Определение элементов залегания пласта по трем скважинам

Вдоль проведенного отрезка пласт меняет свою высоту от 300 до 400м, где-то принимая и значение 350 м, - равное абсолютной отметке пласта в скважине 3 (В ) – ее промежуточному значению. Проекция этой точки на горизонтальную плоскость – Г (рис. 1.12).

Положение точки Г можно рассчитать из соотношения:

АГ /макс – Нпром.) = АВ/(Нмакс – Нмин.),

где Нмакс, Нпром и Нмин - значения абсолютных отметок пласта в скважинах (максимальное, промежуточное и минимальное соответственно).

Расстояние АБ можно измерить линейкой на чертеже.

Вычисленное расстояние АГ отложить на чертеже с помощью линейки. Точка Г лежит в плоскости пласта и имеет такую же абсолютную отметку, как и точка В. Следовательно, линия ГВ горизонтальна и поэтому является простиранием данного пласта. Её азимут следует измерить с помощью транспортира.

4. Определение азимута падения пласта.

Падение перпендикулярно простиранию и направлено в сторону скважины с минимальной абсолютной отметкой, поэтому для определения линии падения надо восстановить перпендикуляр от линии простирания к скважине с минимальной или максимальной отметкой (ДА).

Вектор, направленный в сторону меньшей абсолютной отметки, будет проекцией линии падения на горизонтальную плоскость (направлением падения), и его азимут также измеряется транспортиром. Измеренное значение азимута падения должно на 90° или 270° отличаться от значения азимута линии простирания.

5. Определение угла падения.

Чтобы найти угол падения, нужно из точки Д (рис.1.11) в масштабе чертежа отложить вправо или влево по линии ВГ отрезок, равный разнице между максимальным и промежуточным (высотной отметкой в точке А и отметкой в точке В) значениями абсолютных отметок пласта и соединить полученный отрезок с точкой А. В нашем примере – это отрезок, равный (400 – 350 = 50 м). Тогда угол ЕАД будет углом падения пласта (a) и его можно измерить транспортиром.

Упражнение 1.23 «Определение элементов залегания по трем точкам по структурной карте»

Методика выполнения упражнения 1.23

При определении элементов залегания по структурной карте, полученные значения усредняются по площади не между тремя, а только между двумя точками – кратчайшему расстоянию между соседними стратоизогипсами.

На структурной карте простиранием пласта в данной точке считается касательная к стратоизогипсе в данной точке.

Порядок выполнения работы рассмотрим на примере, приведенном на рис. 1.12, на котором изображен фрагмент структурной карты антиклинальной складки. Необходимо определить элементы залегания этой границы в точкеД. Мы предполагаем, что в окрестностях точки Д пласт можно аппроксимировать наклонной плоскостью.

Рис. 1.12. Определение элементов залегания по структурной карте

Для определения элементов залегания необходимо:

- Построить касательную АБ из точки Д. Это – линия простирания, и ее азимут можно замерить транспортиром.

- Восстановить перпендикуляр из точки Д к линии простирания в сторону меньших значений стратоизогипс (отрезок ДО) до пересечения до какой-либо из следующих стратоизогипс. Это направление линии падения и ее азимут (угол СДО) можно замерить транспортиром.

- На линии простирания из точки Д отложить в масштабе отрезок ДЕ, равный разности абсолютных отметок между точками Д и О (в нашем случае, это (240-200 = 40 м), и соединить с точкой О. Угол ДОЕ – угол падения пласта. Его можно замерить транспортиром.

Исходные данные к упражнению 1.23: 15 вариантов исходных данных для выполнения работы приведены на рисунке 1.13.

Рис. 1.13. Исходные данные к упражнению 23 – определение элементов залегания по структурной карте.

Упражнение 1.24 «Определение элементов залегания по геологической карте»

Методика выполнения упражнения 1.24

Если геологическая граница пересекает горизонтали рельефа в трех точках, не лежащих на одной прямой, то по этим данным можно определить элементы залегания точно так же, как определяли их в предыдущем задании, потому что в этих точках известна абсолютная отметка границы, равная значению горизонтали рельефа.

Как правило, на геологической карте можно найти две точки геологической границы, лежащие на одной горизонтали, и третью точку, лежащую на другой горизонтали. В этом случае построения упрощаются.

Разберем построение на примере. На рис. 1.14 приведен фрагмент геологической карты масштаба 1:1000, на котором показана граница между породами юры и мела, пересекающая горизонтали.

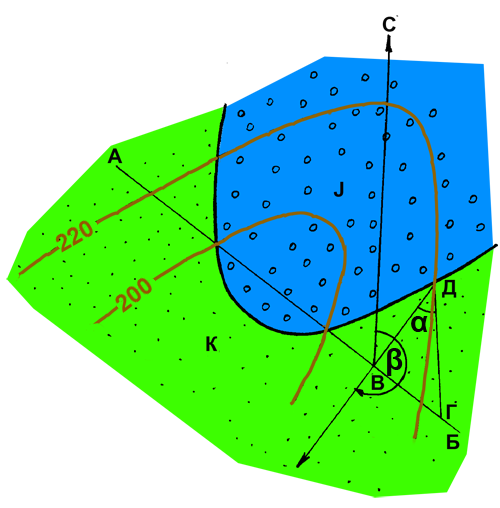

Рис.1.14. Определение элементов залегания по трем точкам по геологической карте

1.Построение линии простирания.

Для построения линии простирания следует найти две точки пересечения геологической границы с одной и той же горизонталью и провести через них прямую линию (рис. 10.10, прямая АБ). Она, во-первых, лежит в плоскости геологической границы между юрой и мелом; а, во-вторых – горизонтальна, так как принадлежащие ей точки находятся на одной высоте. Следовательно, прямая АБ - это - линия простирания.

2.Построение линии падения.

Найти точку пересечения той же геологической границы со следующей по высоте горизонталью (выше или ниже по склону) – точка Д.

Опустить перпендикуляр ВД из точки Д на прямую АБ, и на этом перпендикуляре поставить стрелку, указывающую в сторону меньших значений высот. Полученный вектор лежит в плоскости пласта, перпендикулярен простиранию и направлен в сторону меньшей отметки рельефа. Следовательно, это проекция падения пласта на горизонтальную плоскость. Замерив его азимут (Ð b) транспортиром, получим азимут падения.

3.Определение угла падения.

Чтобы получить угол падения (см. п. 5 предыдущего задания) на линии простирания от точки В в любую сторону отложить отрезок ВГ, равный в принятом масштабе сечению горизонталей (в нашем случае - 20 м, в масштабе 1:1000 равно 2 см). Ð ВДГ - угол падения (a), который можно замерить транспортиром.

Варианты к упражнению 1.24

15 вариантов исходных данных для выполнения работы приведены на рис. 1.15.



Вариант 1 Вариант 2 Вариант 3
Вариант 4 Вариант 5 Вариант 6
Вариант 7 Вариант 8 Вариант 9
Вариант 10 Вариант 11 Вариант 12
Вариант 13 Вариант 14 Вариант 15

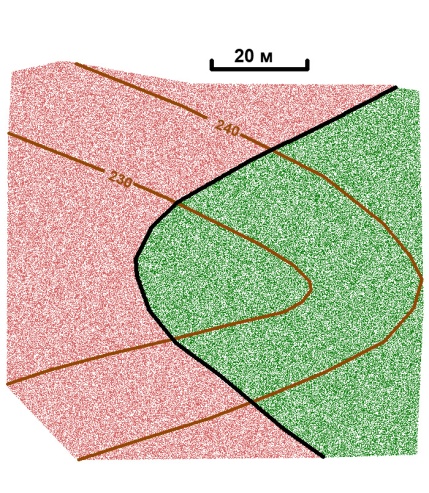

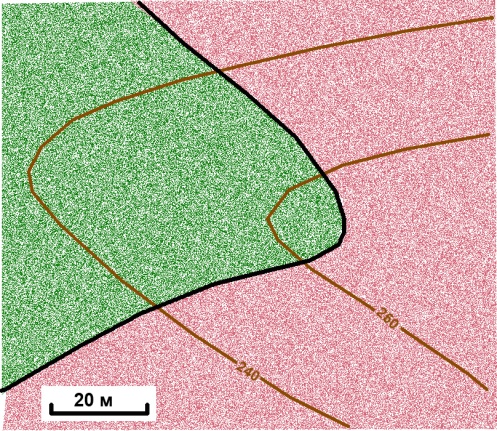

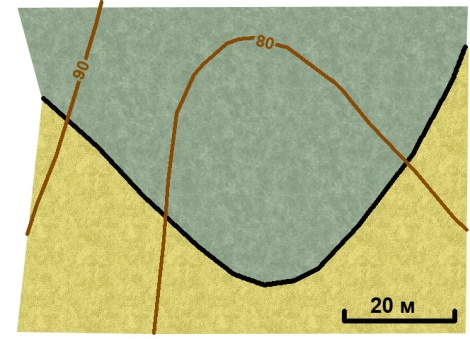

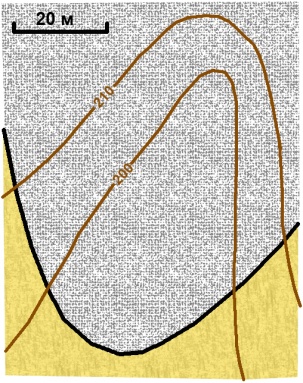

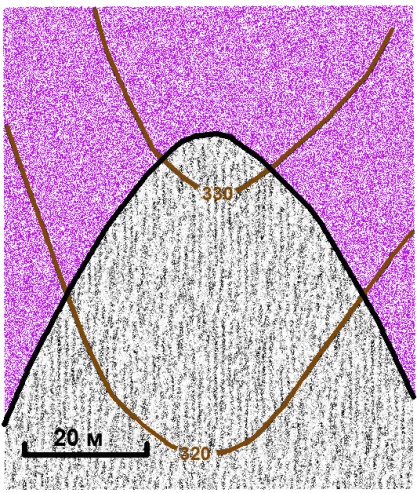

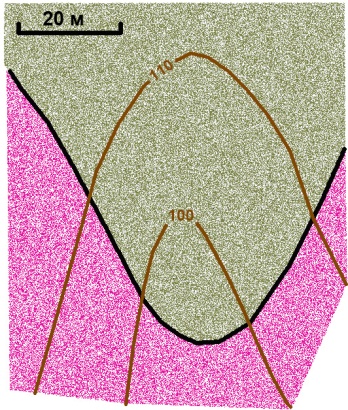

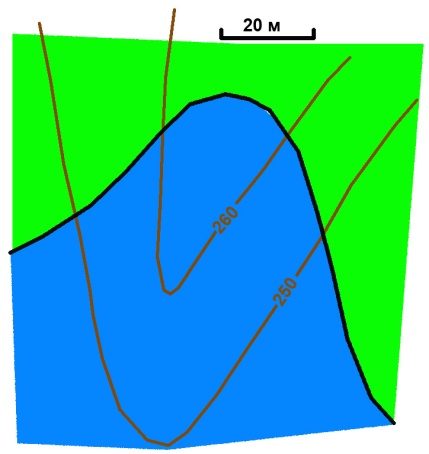

Рис. 1.15. Варианты для определения элементов залегания по геологической карте



Упражнение 1.25 «Определение элементов залегания по двум видимым сечениям»

Методика выполнения упражнения 1.25

Если непосредственно замерить элементы залегания невозможно, тогда компасом замеряют видимые наклоны геологической границы (видимое сечение), а по ним определяют угол и азимут падения.

Видимое сечение (падение) пласта - это наблюдаемый в горных выработках или в естественных обнажениях наклон геологических границ, не совпадающих с направлением их падения.

При определении элементов залегания геологической поверхности методом «двух видимых сечений» необходимо иметь два видимых угла ее наклона, замеренных на стенках шурфа, обнажения и т.д., и азимуты видимых падений этой поверхности. Существует несколько способов определения элементов залегания по двум видимым наклонам, два из них мы рассмотрим.

Пространственное решение задачи определения элементов залегания кровли или подошвы пласта методом “двух видимых сечений” показано на рис. 10.13, где МА и МВ - линии наклона пласта на стенках шурфа, ОА и ОВ (а1 и а2) - направления азимутов стенок шурфа, (в нашем примере 42º и 29º) - углы наклона пласта на стенках шурфа, МС - линия падения пласта, ОС (а) - направление азимута падения пласта, a - угол его падения.

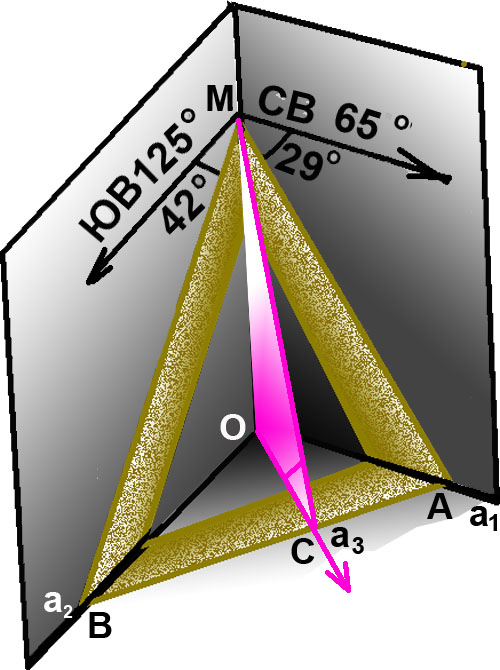

Рис. 1.16. Два видимых сечения на стенке шурфа и их ориентировка

Видимые углы падения пласта (42º и 29º) замерены горным компасом на стенках шурфа (обнажения) и характеризуют наклон пласта относительно горизонтальной плоскости. Азимуты видимых падений (125º и 65º) определяются пространственным положением относительно стран света стенок шурфа. Замеры азимутов проводятся горным компасом в направлении наклона геологической границы.

Решение задачи производится графически в произвольно выбранном масштабе (на листе миллиметровки формата А4).

В качестве примера рассмотрим выполнение задания при приведенных исходных данных: азимуты видимых наклонов - а1 = 65º, а2 =125º; углы падения составляют 42º и 29º магнитное склонение западное 3º.
