Порядок проверки

1. Отключить от панели датчик сигнала.

2. Отключить от выхода усилительного каскада нагрузку.

3. ВКЛЮЧИТЬ СТЕНД.

4. Вольтметром постоянного тока измерить напряжение U ₂ на резисторе R2.

5. Вольтметром постоянного тока измерить напряжение U _кэ транзистора VT1.

6. Вольтметром постоянного тока измерить напряжение U_{R 1} на резисторе R1.

7. Вольтметром постоянного тока измерить напряжение питания схемы.

8. По известным величинам U_{R 1} и R ₁ вычислить ток I _к.

9. Результаты измерений и вычислений сравнить с расчетными величинами. Совпадение этих результатов с точностью 10% можно считать удовлетворительными.

10. ВЫКЛЮЧИТЬ СТЕНД.

ИССЛЕДОВАНИЕ УСИЛИТЕЛЬНОГО КАСКАДА

Задача исследования – проверить усилительные свойства каскадов с общим эмиттером, общей базой и общим коллектором, собранных при неизменном режиме и неизменной цепи смещения.

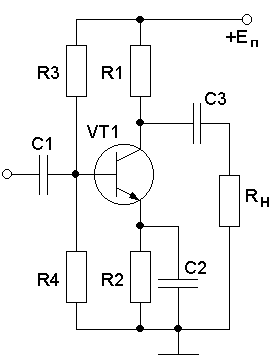

Рис. 1

1. Собрать каскад по схеме с общим эмиттером (ОЭ) (рис. 1).

2. Подключить ко входу каскада датчик синусоидального напряжения (диапазон 0,1 В). Датчик должен быть выведен в нулевое положение.

3. Подключить к выходу каскада нагрузку, предварительно установив ее заданную величину (на стенде – переключатель R _н2).

4. Подключить осциллограф и вольтметр В3-38 на выход усилительного каскада.

5. ВКЛЮЧИТЬ СТЕНД.

6. Плавно подавая сигнал на вход каскада, установить на нагрузке напряжение, соответствующее заданному амплитудному значению U _нm. (Вольтметром В3-38 измеряется действующее значение напряжения).

7. По осциллографу проверить форму напряжения на нагрузке. Если форма отличается от синусоидальной (ограничивается верхняя или нижняя полуволна напряжения), уменьшить входной сигнал до получения неискаженного напряжения на нагрузке.

8. Вольтметром В3-38 измерить напряжение на нагрузке.

9. Переключив вольтметр на вход усилительного каскада, измерить величины напряжения и тока сигнала.

10. Результаты измерений занести в таблицу 1 (см. содержание отчета).

11. ВЫКЛЮЧИТЬ СТЕНД.

12. Собрать каскад по схеме с общей базой (ОБ)(рис. 2).

13. Выполнить для этого каскада пункты 2–10. При необходимости переключить датчик на диапазон 1 В.

14. ВЫКЛЮЧИТЬ СТЕНД.

15. Собрать каскад по схеме с общим коллектором (ОК) (рис. 3).

16. Выполнить для этого каскада пункты 2–10. При необходимости переключить датчик на диапазон 10 В.

17. ВЫКЛЮЧИТЬ СТЕНД.

18. Вычислить величину тока нагрузки и значения коэффициентов усиления по напряжению, току и мощности, а также входных сопротивлений каскадов. Результаты занести в таблицу 1.

Таблица 1

Тип каскада	Результаты измерений	Результаты расчетов
U н, В	U c, В	I c, мА	I н, мА	k i	ku	kp	R вх, кОм
ОЭ
ОБ
ОК
Рис. 2	Рис. 3

Содержание отчета

1. Подробный расчет цепей смещения и стабилизации каскада..

2. Схемы каскадов рис. 1, 2, 3.

3. Результаты проверки режимов каскадов.

4. Таблица по результатам измерений.
