Расстановка насосных станций

По методике, принятой в настоящее время, расстановка НС осу­ществляется так называемым графоаналитическим методом. Оп­ределив гидравлический уклон в трубопроводе по (2.9) или (2.10) и учитывая (2.7), формулу (2.13) можно представить в несколько ином виде: n—(z₂ —z₁ + il)/H_CT.

Далее задача заключается в расстановке п станций по длине l по известному продольному профилю трубопровода.

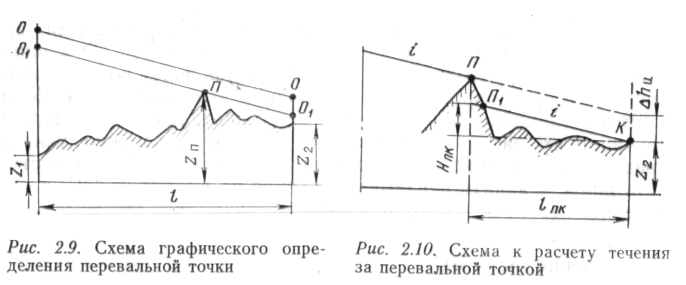

Пусть задан профиль (рис. 2.9), вдоль которого необходимо расставить насосные станции. Определив (по 2.8) гидравличе­ский уклон, от вертикали, проходящей через концевую точку трассы, строим линии этого уклона (00 и т. д.). Это построение выполняется до тех пор, пока одна из линий не коснется в ка­ком-либо сечении профиля. Такая точка называется перевальной (точка Я на рис. 2.9).

Расстояние от начала трубопровода до этой точки называют расчетной длиной трубопровода. За пере­вальной точкой движение нефти осуществляется самотеком, и следовательно, все насосные станции должны быть размещены до перевальной точки. На рис. 2.10 изображен участок профиля за перевальной точкой. Проведя из концевой точки линию i, видим, что для течения нефти на участке достаточен напор,

расходуемый на компенсацию потерь на трение, т. е.

Из рис. 2.12 видно, что напор в точке П больше необходи­мого (2.14) на величину Этот избыточный напор на участке трубопровода ПП\ должен привести к увеличению скорости течения. Так как расход жидкости остается постоянным, то на участке ПП\ жидкость будет заполнять не все сечение труб. Это подтверждается практикой эксплуатации.

Определив перевальную точку, расставляют НС по методу Шухова. Пусть задан профиль до перевальной точки (рис. 2.11), на котором необходимо разместить три НС. Отложив по верти­кали от точки А ЗH_СТ, проводим через точки 1, 2, 3 прямые с уклоном i. Допустим, что линия ЗП коснулась перевальной точки; тогда станции следует расставить в точках А, В и С. Однако такой случай встречается редко, чаще число п оказы­вается нецелым. Поэтому приходится ставить либо большее число станций, что экономически невыгодно, либо меньшее, но для компенсации недостающего напора прокладывать лупинги.

На рис. 2.12 показан профиль, на котором по (2.13) должно быть больше трех, но меньше четырех станций. Как и в преды­дущем примере, по вертикали откладываем напор ЗH_СТ, через точку 3 проводим линию i. Чтобы линия i достигла переваль­ной точки, можно поставить лупинг на участке З'П. Линия ЗЗ'П характеризует падение напора для случая, когда

лупинг установлен на перегоне за ПНС2. Если разместить лупинг на начальном участке, то линия напора будет иметь вид 33"П.
