Перекачка различных нефтепродуктов по одному трубопроводу

с заданным расходом (количеством жидкости, перекачиваемой в единицу времени). Число НС определяется для наиболее тяжелого нефтепродукта по (2.13), в которое входит H_cт (2.11). Допустим, что вслед за продуктом с плотностью р, идет продукт с р₂, причем p₁> >р₂. Соответственно H_cт1<H_ст2 при одинаковом давлении, соз­даваемом насосами. Определив по (2.13) число станций п = = n₁ для H_ст1, а затем для H_ст2 n = n₂, получим п₂<п₁. Сле­довательно, насосное оборудование, установленное для пере­качки тяжелого и вязкого продукта, будет излишне мощным для более легкого продукта. Поэтому при последовательной пере­качке приходится регулировать работу насосного оборудования в зависимости от вида проходящего через НС нефтепродукта таким образом, чтобы обеспечить наилучшие условия перекачки. Имеется и ряд особенностей, которые рассматриваются в спе­циальных разделах гидравлики трубопроводов. Последователь­ная перекачка осуществляется циклически, т. е. в определенные промежутки времени последовательно закачиваются в трубопро­вод все нефтепродукты. Для такой закачки на головной насос­ной станции (ГНС) должен быть соответствующий резервуарный парк. Объем его резервуаров должен обеспечивать беспе­ребойную подачу нефтепродуктов в трубопровод.

Объем резервуаров определяют в зависимости от количества последовательно перекачиваемых нефтепродуктов и числа цик­лов их смены. Обозначим Ц — число циклов в году, N_k — про­должительность перекачки одного вида продукта k. Будем счи­тать, что трубопровод работает 350 дней в году. Конечно, создавать емкости для хранения каждого вида нефтепродукта не­целесообразно, так как при закачке какого-либо нефтепродукта в трубопровод емкости будут оставаться порожними. Поэтому объем резервуаров определяют из условия, что резервуары по­переменно используются для закачки различных нефтепро­дуктов.

Пусть Q_b —объем поступления продукта Ъ с завода; пока в трубопровод закачивается из резервуаров продукт а, продукт b должен накапливаться в резервуарах, вместимость которых V_b=(Q_b/350) (N_a/Ц), где Q_b/350 — суточное поступление про­дукта b на ГНС; N_a — число дней закачки нефтепродукта а.

Вместимость резервуаров, в которых находится продукт а, V_a= (Q_a/350) (N_b/Ц), где Q_a — объем перекачки продукта а.

Суммарная вместимость резервуаров ГНС при двух видах последовательно перекачиваемых продуктов

Аналогично рассуждая, можно получить выражения для трех, четырех и большего числа нефтепродуктов. При произ­вольном числе их общую вместимость емкостей можно опреде­лить из условия V=V_a+V_b +... + V_k. Очевидно, такая же вмести­мость резервуаров должна быть и на конечном пункте трубо­провода (при условии, что отсутствует отбор нефтепродуктов по пути). По определенному суммарному объему проводят необ­ходимые расчеты, связанные со строительством резервуарного парка (выбор типа резервуаров, их числа, размещение в плане и т. п.).

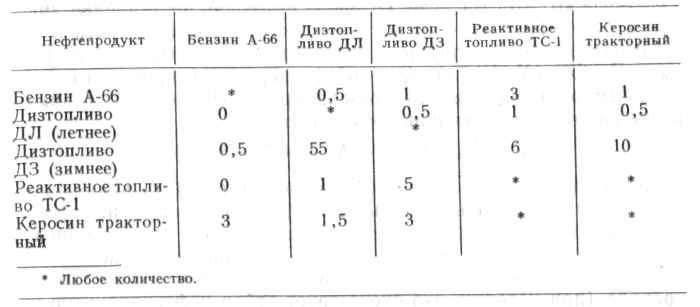

Наряду с определением вместимости при последовательной перекачке необходимо определить длину участка смесеобразо­вания в трубопроводе, поскольку смесь, не удовлетворяющая показателям, приведенным в табл. 2.5, должна отбраковываться. Различными научно-исследовательскими и производственными организациями проведены многочисленные исследования с целью получения зависимостей, позволяющих определять длину участка смесеобразования и относительное содержание двух компонентов в смеси (концентрация). Пока еще не получено такой универсальной зависимости. Между тем своевременное и правильное разделение смеси по концентрации связано со свое­временным переключением задвижек и направлением смеси той или иной концентрации в соответствующий резервуар. Несвое­временное выполнение этих операций приводит к потерям нефте­продуктов. На практике применяют различные методы и при­боры контроля за составом смеси: плотномеры, меченые атомы (радиоактивный метод), метод измерения скорости распростра­нения ультразвука, метод измерения диэлектрической посто­янной.

Для уменьшения длины участка смесеобразования приме­няют различные устройства, отделяющие одну жидкость от другой. Это дисковые разделители, манжетные, шаровые и др. Однако опыт эксплуатации их показывает, что применение раз­делителей не предотвращает полностью смесеобразования,а ша­ровые разделители, например, могут обгонять зону контакта или отставать от нее, способствуя иногда увеличению объема смеси даже по сравнению с перекачкой без разделителя.
