Системы аэрации сточных вод в аэротенках

Применительно к аэротенкам различают системы аэрации: 1) пневматическую; 2) механическую; 3) смешанную (комбированную).

Пневматическая аэрация. В зависимости от типа применяемых аэраторов различают мелко-, средне- и крупнопузырчатую аэрацию. При мелкопузырчатой аэрации крупность пузырьков воздуха составляет 1—4 мм, при среднепузырчатой — 5—10 мм, при крупнопузырчатой — более 10 мм.

К мелкопузырчатым аэраторам относятся керамические, тканевые и пластиковые аэраторы, а также аэраторы форсуночного и ударного типов, к среднепузырчатым — перфорированные трубы, щелевые аэраторы и др.; к крупнопузырчатым — открытые снизу вертикальные трубы, а также сопла.

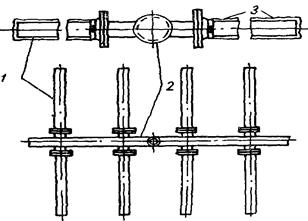

Рис 1. Аэратор решетчатый тканевый

1 — перфорированные трубки,

2 — коллектор,

3—капроновая ткань.

Механическая аэрация. Системы механической аэрации в аэротенках известны давно, но широкое распространение они получили за последнее десятилетие.

Механические аэраторы весьма разнообразны в конструктивном отношении, но принцип их работы одинаков: вовлечение воздуха непосредственно из атмосферы вращающимися частями аэратора (ротором) и перемешивание его со всем содержимым аэротенка.

Все механические аэраторы можно классифицировать следующим образом:

1) по принципу действия — импеллерные (кавитационные) и поверхностные;

2) по плоскости расположения оси вращения ротора — с горизонтальной и вертикальной осью вращения;

3) по конструкции ротора — конические, дисковые, цилиндрические,, колесные, турбинные и винтовые.

Смешанная, или комбинированная, система сочетает в себе элементы пневматической и механической аэрации.

Рис. 2. Аэратор подвижный механический

1 — аэратор, 2 — редуктор, 3 — понточ, 4 - тяга; 5 — токосъемник.
