Диаграмма состояния. Тройная точка

Если система является однокомпонентной, т. е. состоящей из химически однородного вещества или его соединения, то понятие фазы совпадает с понятием агрегатного состояния. Согласно § 60, одно и то же вещество в зависимости от соотношения между удвоенной средней энергией, при­ходящейся на одну степень свободы ха­отического теплового движения молекул, и наименьшей потенциальной энер­гией взаимодействия молекул может на­ходиться в одном из трех агрегатных состояний: твердом, жидком или газооб­разном. Кривые на ди­аграмме называются кривыми фазового равновесия, каждая точка на них соответ-

ствует условиям равновесия двух сосуще­ствующих фаз: КП — твердого тела и жидкости, КИ — жидкости и газа, КС — твердого тела и газа.

Точка, в которой пересекаются эти кривые и которая, следовательно, опреде­ляет условия (температуру T_тр и соответ­ствующее ей равновесное давление р_тр) одновременного равновесного сосущество­вания трех фаз вещества, называется тройной точкой. Каждое вещество имеет только одну тройную точку. Тройная точка воды характеризуется температурой 273,16 К (по шкале Цельсия ей соответ­ствует температура 0,01 °С) и является ос­новной реперной точкой для построения термодинамической температурной шкалы.

Термодинамика дает метод расчета кривой равновесия двух фаз одного и того же вещества. Согласно уравнению Кла­пейрона — Клаузиуса, производная от равновесного давления по температуре

где L — теплота фазового перехода, (V ₂ -V ₁) —изменение объема вещества при переходе его из первой фазы во вто­рую, Т — температура перехода (процесс изотермический).

Уравнение Клапейрона — Клаузиуса позволяет определить наклоны кривых равновесия. Поскольку L и Т положитель­ны, наклон задается знаком V ₂- V ₁. При испарении жидкостей и сублимации твер­дых тел объем вещества всегда возраста­ет, поэтому, согласно (76.1), d p /d T >0; следовательно, в этих процессах повыше­ние температуры приводит к увеличению давления, и наоборот. При плавлении большинства веществ объем, как правило, возрастает, т. е. d p /d T >0; следовательно, увеличение давления приводит к повыше­нию температуры плавления (сплошная КП на рис. 115). Для некоторых же ве­ществ (H₂O, Ge, чугун и др.) объем жид­кой фазы меньше объема твердой фазы, т. е. d p /d T <0; следовательно, увеличение давления сопровождается понижением температуры плавления (штриховая ли­ния на рис. 115).

Диаграмма состояния, строящаяся на

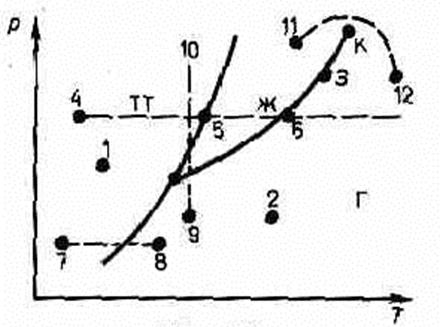

основе экспериментальных данных, позво­ляет судить, в каком состоянии находится данное вещество при определенных р и Т, а также какие фазовые переходы будут происходить при том или ином процессе. Например, при условиях, соответствую­щих точке 1 (рис. 116), вещество находит­ся в твердом состоянии, точке 2 — в газо­образном, а точке 3 — одновременно в жидком и газообразном состояниях. До­пустим, что вещество в твердом состоянии, соответствующем точке 4, подвергается изобарному нагреванию, изображенному на диаграмме состояния горизонтальной штриховой прямой 4— 5— 6. Из рисунка видно, что при температуре, соответствую­щей точке 5, вещество плавится, при более высокой температуре, соответствующей точке 6,— начинает превращаться в газ. Если же вещество находится в твердом состоянии, соответствующем точке 7, то при изобарном нагревании (штриховая прямая 7— 8) кристалл превращается в газ минуя жидкую фазу. Если вещество находится в состоянии, соответствующем точке 9, то при изотермическом сжатии (штриховая прямая 9—10) оно пройдет следующие три состояния: газ — жид­кость — кристаллическое состояние.

На диаграмме состояний (см. рис. 115 и 116) видно, что кривая испарения заканчивается в критической точке К. По­этому возможен непрерывный переход ве­щества из жидкого состояния в газообраз­ное и обратно в обход критической точки, без пересечения кривой испарения (пере­ход 11 — 12 на рис. 116), т. е. такой пере­ход, который не сопровождается фазовы­ми превращениями. Это возможно благо­даря тому, что различие между газом и жидкостью является чисто количественным (оба эти состояния, например, явля­ются изотропными). Переход же кристал­лического состояния (характеризуется анизотропией) в жидкое или газообразное может быть только скачкообразным (в ре­зультате фазового перехода), поэтому кривые плавления и сублимации не могут обрываться, как это имеет место для кри­вой испарения в критической точке.

Строение и свойства твердых тел.

Структура, для которой характерно регулярное расположение частиц с периодической повторяемостью в трех измерениях, называется кристалличес­кой решеткой.

Типы кристаллических решеток.

Ионные кристаллы.
Связь, обусловленная кулоновскими силами притяжения между разноименно заряженными ионами, на­зывается ионной. Типичными ионными кристаллами являются большин­ство галоидных соединений щелочных металлов (NaCl, CsCl, КВr и т. д.), а также оксидов различных элементов (MgO, СаО и т. д.).

Атомные кристаллы.
В узлах кри­сталлической решетки располагаются нейтральные атомы, удерживающиеся в узлах решетки гомеополярными, или ковалентными, связями квантово-механического происхождения (у соседних атомов обобществлены валентные элек­троны, наименее связанные с атомом). Атомными кристаллами являются ал­маз и графит (два различных состояния углерода), некоторые неорганические со­единения (ZnS, ВеО и т. д.), а также типичные полупроводники — германий Ge и кремний Si.

Металлические кристаллы.
В узлах кристаллической решетки располагают­ся положительные ионы металла. При образовании кристаллической решетки валент­ные электроны, сравнительно слабо связанные с атомами, отделяются от атомов и коллективизируются: они уже принадлежат не одному атому, как в случае ионной связи, и не паре соседних атомов, как в случае гомеополярной связи, а всему кристаллу в целом. Таким образом, в металлах между положительными ионами хаотически, подобно молекулам газа, движутся «свободные» электроны, наличие которых обес­печивает хорошую электропроводность металлов. Большинство металлов имеют кубическую объемно центрированную (Li, Na, К, Rb, Cs) и кубическую гранецентрированную (Сu, Ag, Pt, Au) решетки.

Молекулярные кристаллы.

В узлах кристаллической решетки располагаются ней­тральные молекулы вещества, силы взаимодействия между которыми обусловлены незначительным взаимным смещением электронов в электронных оболочках атомов. Эта силы называются ван-дер-ваальсовыми, так как они имеют ту же природу, что и силы притяжения между молекулами, приводящими к отклонению газов от идеаль­ности. Молекулярными кристаллами являются, например, большинство органических соединений (парафин, спирт, резина и т. д.), инертные газы (Ne, Аr, Кr, Хе) и газы СО₂, О₂, N₂ в твердом состоянии, лед, а также кристаллы брома Вr₂, иода I₂. Ван-дер-ваальсовы силы довольно слабые, поэтому молекулярные кристаллы легко деформируются.

Теплоемкость твердых тел

Внутренняя энергия моля твердого тела

где N_A — постоянная Авогадро; N_Ak=R (R — молярная газовая постоянная). Молярная теплоемкость твердого тела

т. е. молярная (атомная) теплоемкость химически простых тел в кристаллическом состоянии одинакова (равна 3 R) и не зависит от температуры. Этот закон носит название закона Дюлонга и Пти.

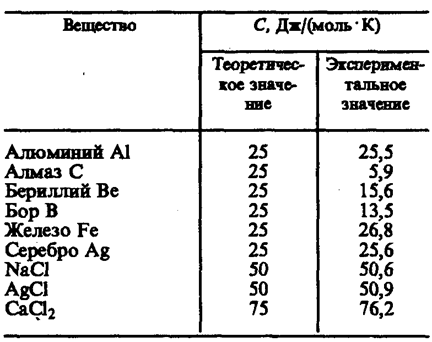

Расхождение опытных и теоретических значений теплоемкостей, вычисленных на основе классической теории, объяснили, исходя из квантовой теории теплоемкостей, А. Эйнштейн и П. Дебай.

Фазовые переходы I и П рода

Фазой называется термодинамически равновесное состояние вещества, отличающееся по физическим свойствам от других возможных равновесных состояний того же вещества

Фазовый переход I рода (например, плавление, кристаллизация и т. д.) сопровождается поглощением или выделением теплоты, называемой теплотой фазового перехода. Фазовые переходы I рода харак­теризуются постоянством температуры, изменениями энтропии и объема. Объяснение этому можно дать следующим образом. Например, при плавлении телу нужно сооб­щить некоторое количество теплоты, чтобы вызвать разрушение кристаллической решетки. Подводимая при плавлении теплота идет не на нагрев тела, а на разрыв межатомных связей, поэтому плавление протекает при постоянной температуре. В подобных переходах — из более упорядоченного кристаллического состояния в менее упорядоченное жидкое состояние — степень беспорядка увеличивается, т. е., согласно второму началу термодинамики, этот процесс связан с возрастанием энтропии систе­мы. Если переход происходит в обратном направлении (кристаллизация), то система теплоту выделяет.

Фазовые переходы, не связанные с поглощением или выделением теплоты и измене­нием объема, называются фазовыми переходами II рода. Эти переходы характеризуют­ся постоянством объема и энтропии, но скачкообразным изменением теплоемкости. Общая трактовка фазовых переходов II рода предложена академиком Л. Д. Ландау (1908—1968). Согласно этой трактовке, фазовые переходы II рода связаны с изменени­ем симметрии: выше точки перехода система, как правило, обладает более высокой симметрией, чем ниже точки перехода. Примерами фазовых переходов II рода являют­ся: переход ферромагнитных веществ (железа, никеля) при определенных давлении в температуре в парамагнитное состояние; переход металлов и некоторых сплавов при температуре, близкой к 0 К, в сверхпроводящее состояние, характеризуемое скачкооб­разным уменьшением электрического сопротивления до нуля; превращение обыкновен­ного жидкого гелия (гелия I) при Т =2,9 К в другую жидкую модификацию (гелий II), обладающую свойствами сверхтекучести.

Диаграмма состояния. Тройная точка

Для наглядного изображения фазовых превращений используется диаграмма состо­яния (рис. 115), на которой в координатах р,Т задается зависимость между тем­пературой фазового перехода и давлением в виде кривых испарения (КИ), плавления (КП) и сублимации (КС), разделяющих поле диаграммы на три области, соответст­вующие условиям существования твердой (ТТ), жидкой (Ж) и газообразной (Г) фаз. Кривые на диаграмме называются кривыми фазового равновесия, каждая точка на них соответствует условиям равновесия двух сосуществующих фаз: КП — твердого тела и жидкости, КИ—жидкости и газа, КС—твердого тела и газа.

Точка, в которой пересекаются эти кривые и которая, следовательно, определяет условия (температуру Т _тр и соответствующее ей равновесное давление р _тр) одновремен­ного равновесного сосуществования трех фаз вещества, называется тройной точкой. Каждое вещество имеет только одну тройную точку. Тройная точка воды соответству­ет температуре 273,16 К (или температуре 0,01°С по шкале Цельсия) и является основной реперной точкой для построения термодинамической температурной шкалы.

Термодинамика дает метод расчета кривой равновесия двух фаз одного и того же вещества. Согласно уравнению Клапейрона — Клаузиуса, производная от равновесного давления по температуре равна

(76.1)

где L — теплота фазового перехода, (V ₂ —V ₁) — изменение объема вещества при пере­ходе его из первой фазы во вторую, Т — температура перехода (процесс изотермичес­кий).

Уравнение Клапейрона — Клаузиуса позволяет определить наклоны кривых равно­весия. Поскольку L и Т положительны, наклон задается знаком V ₂ —V ₁ . При испарении жидкостей и сублимации твердых тел объем вещества всегда возрастает, поэтому, согласно (76.1), d p /dT>0; следовательно, в этих процессах повышение температуры приводит к увеличению давления, и наоборот. При плавлении большинства веществ объем, как правило, возрастает, т. е. d p/ d T> 0; следовательно, увеличение давления приводит к повышению температуры плавления (сплошная КП на рис. 115). Для некоторых же веществ (Н₂О, Ge, чугун и др.) объем жидкой фазы меньше объема твердой фазы, т. е. d p /d T <0; следовательно, увеличение давления сопровождается понижением температуры плавления (штриховая линия на рис. 115).

Диаграмма состояния, строящаяся на основе экспериментальных данных, позволя­ет судить, в каком состоянии находится данное вещество при определенных р и Т, а также какие фазовые переходы будут происходить при том или ином процессе. Например, при условиях, соответствующих точке 1 (рис. 116), вещество находится в твердом состоянии, точке 2 — в газообразном, а точке 3 — одновременно в жидком и газообразном состояниях. Допустим, что вещество в твердом состоянии, соответ­ствующем точке 4, подвергается изобарному нагреванию, изображенному на диаграм­ме состояния горизонтальной штриховой прямой 4—5—6. Из рисунка видно, что при температуре, соответствующей точке 5, вещество плавится, при более высокой тем­пературе, соответствующей точке 6, — начинает превращаться в газ. Если же вещество находится в твердом состоянии, соответствующем точке 7, то при изобарном нагрева­нии (штриховая прямая 7—8) кристалл превращается в газ минуя жидкую фазу. Если вещество находится в состоянии, соответствующем точке 9, то при изотермическом сжатии (штриховая прямая 9—10) оно пройдет следующие три состояния: газ — жид­кость — кристаллическое состояние.

На диаграмме состояний (см. рис. 115 и 116) видно, что кривая испарения закан­чивается в критической точке К. Поэтому возможен непрерывный переход вещества из жидкого состояния в газообразное и обратно в обход критической точки, без пересече­ния кривой испарения (переход 11—12 на рис. 116), т. е. такой переход, который не сопровождается фазовыми превращениями. Это возможно благодаря тому, что раз­личие между газом и жидкостью является чисто количественным (оба эти состояния, например, являются изотропными). Переход же кристаллического состояния (харак­теризуется анизотропией) в жидкое или газообразное может быть только скачкообраз­ным (в результате фазового перехода), поэтому кривые плавления и сублимации не могут обрываться, как это имеет место для кривой испарения в критической точке. Кривая плавления уходит в бесконечность, а кривая сублимации идет в точку, где p =0 и T =0 К.
