КУРСОВОЙ ПРОЕКТ
по учебной дисциплине
«Проектирование, испытание, сертификация автоматики энергосистем»
Участок: Хабаровская - ПримГРЭС
Вариант 8
Выполнил: магистрант группы МЭЭ-01-13/03
Нестерин Андрей Алексеевич
Проверил: доцент, к. т. н.
Ефремов Валерий Александрович
Чебоксары 2014 г.
Оглавление
1. Оглавление. 2
2. Параметры сетевого района. 3
3. Расчет удельных параметров. 8
3.1. Прямая и обратная последовательности. 8
3.2. Нулевая последовательность. 10
3.3. Параметры нулевой последовательности с учетом тросов. 11
3.4. Таблица параметров сетевого района. 15
4. Расчёт параметров короткого замыкания. 16
4.1. Расчёт параметров короткого замыкания при коротком замыкании на ПС Хабаровская. 16
4.2. Расчёт параметров короткого замыкания при коротком замыкании на ПС ПримГРЭС. 18
5. Выбор устройств защиты. 20
6. Расчет параметров срабатывания защит и автоматики. 21
6.1. Выбор параметров срабатывания ДЗЛ.. 21
6.2. Выбор параметров срабатывания дистанционной защиты. 24
6.3. Выбор параметров срабатывания токовой направленной защиты нулевой последовательности (ТНЗНП) от КЗ на землю. 33
6.4. Выбор параметров срабатывания токовой отсечки. 38
Параметры сетевого района.
Рисунок 2‑1. – Схема расположения опор и параллельных тросов.
Таблица 2‑1. – Параметры сетевого рйона.
| № | Участок | Тип | Параллельные линии: номер, коридор | Нагрузка | |||||
| п/п | тип | длина | наименование | опор | провода | троса | R1, X1 | R0, X0 | |
| Хабаровская-ПримГРЭС | ПБ-4 | 3xAC-300/66 | 15,,,106,,,107,,,108,,,109,,,151,,, | 35, 395.25 | 15, 171.34 | ||||
| 0.1 | Хабаровск- реактор | 10, 107.9 | 5, 52.40 | ||||||
| 0.1 | Реактор | 5, 1450.0 | 5, 1450.0 | ||||||
| 11.8 | Хабаровская- Оп-35 | 15,250 106,9.10 107,-9.10 151,255 | |||||||
| 26.0 | оп-35 - оп-108 | 15,500 106,9.10 107,-9.10 151,505 | |||||||
| 39.7 | оп.108 - оп.223 | 15,200 106,9.10 107,-9.10 151,205 | |||||||
| 34.0 | оп.223 - оп.323 | 15,200 106,9.10 107,-9.10 151,205 | |||||||
| 8.7 | оп.323 - оп.350 | 15,300 106,9.10 107,-9.10 151,305 | |||||||
| 10.0 | оп.350 - оп.380 | 15,400 106,9.10 107,-9.10 151,405 | |||||||
| 3.8 | оп.380 - оп.392 | 106,9.10 107,-9.10 | |||||||
| 5.6 | оп.392 - оп.410 | 108,9.10 109,-9.10 | |||||||
| 29.5 | оп.410 - оп.501 | 15,300 108,9.10 109,-9.10 151,305 | |||||||
| 14.6 | оп.501 - оп.543 | 108,9.10 109,-9.10 | |||||||
| 25.6 | оп.543 - оп.617 | 15,350 108,9.10 109,-9.10 151,355 | |||||||
| 94.1 | оп.617 - оп.898 | 15,200 108,9.10 109,-9.10 151,205 | |||||||
| 18.8 | оп.898 - оп.957 | 15,250 108,9.10 109,-9.10 151,255 | |||||||
| 21.0 | оп.957 - оп.1030 | 15,150 108,9.10 109,-9.10 151,155 | |||||||
| 19.8 | оп.1030 – Комсомольская | 108,9.10 109,-9.10 | |||||||
| 0.1 | Реактор | 5, 1450.0 | 5, 1450.0 | ||||||
| 0.1 | реактор – Комсомольская | ||||||||
| 0.1 | Комсомольская | 25, 287.44 | 10, 118.94 |
Таблица 2‑2. Основные параметры линии Хабаровская - ПримГРЭС.
| Наименование | Значение | ед. измерения |
| Напряжение | кВ | |
| Напряжение нагрузки | кВ | |
| Глубина тока | М | |
| Температура воздуха | град. С | |
| Длина линии | км | |
| Тип опор | PB-4 | – |
| Тип троса | OPT-GW 2400 | – |
| Марка провода | 3xAC-300/66 | – |
Таблица 2‑3. – LINE106= Трос (II) ЛЭП 500кВ Хабаровская - ПримГРЭС
| № | Участок | Тип | Параллельные линии: номер, коридор | ||||
| п/п | тип | длина | наименование | опор | провода | троса | |
| Трос 1 Хабар-ПримГРЭС | ПБ-4 | AC-70/72 | 3,9.10,134 107,16,134 7,9.10,134 15,230,134 151,240,134 |
Таблица 2‑4. – LINE107= Трос (I) ЛЭП 500кВ Хабаровская - ПримГРЭС
| № | Участок | Тип | Параллельные линии: номер, коридор | ||||
| п/п | тип | длина | наименование | опор | провода | троса | |
| Трос 1 Хабар-ПримГРЭС | ПБ-4 | AC-70/72 | 3,9.10,134 107,16,134 7,9.10,134 15,230,134 151,240,134 |
Параллельные линии (15 и 151) проходящие рядом с основной – находятся за отметкой в 100 метров и учитывать их не будем. Влияние будут оказывать только грозозащитные тросы (106 и 107), находящиеся на опорах основной линии.
Таблица 2‑5. – Католожные данные провода
| Тип провода | Класс напряжения, кВ | Количество проводов в фазе | Сечение, мм2 | Диаметр, мм |  при  , Ом/км
| ||
| алюминия | стали | провода | стали | ||||
| АС - 300/66 | 288.5 | 65.8 | 24.5 | 10.5 | 0.034 |
Таблица 2‑6. – Каталожные данные тросов
| Тип троса | Класс напряжения, кВ | Тип опор | Количество тросов на опоре | Диаметр, мм |  при  , Ом/км
|
| OPT-GW 2400 | ПБ-4 | 0.47 | |||
| AC-70/72 | ПБ-4 | 15.4 | 0.428 |
Таблица 2‑7. – Каталожные данные опор.
| Тип опор | Район по гололёдности | Высота от земли до траверсы каждой фазы, м | Вылеты траверс, м | Длина гирлянды изоляторов, м | ||||
| hA | hB | hC | aA | aB | aC | |||
| ПБ-4 | II | 27.2 | 27.2 | 27.2 | 4.7 |

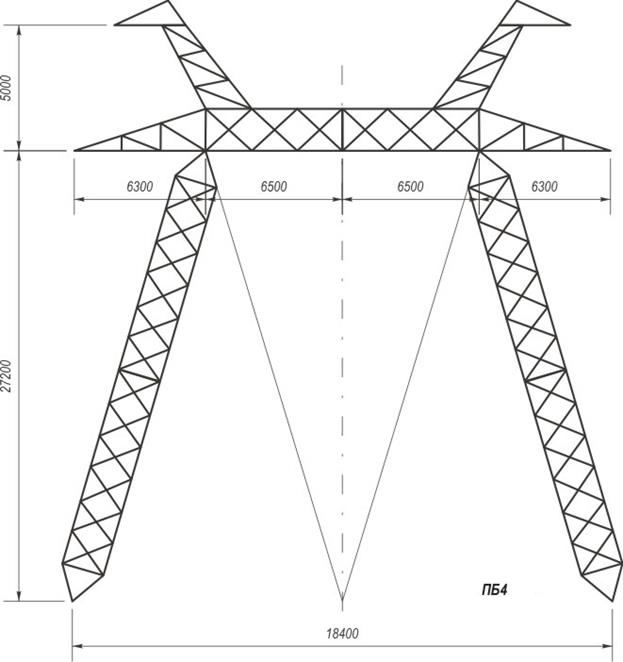

Рисунок 2. – Внешний вид опор ПБ-4
