Технические средства специальной обработки

Для проведения дегазации, дезактивации, дезинфекции автомобиль­ные подразделения имеют следующие технические средства:

· индивидуальные противохимические пакеты (ИПП-8, ИПП-9, ИПП-10);

· комплект дегазации, оружия и обмундирования (ИДПС-69);

· дегазирующий пакет порошковый (ДПП);

· танковый дегазационный комплект (ТДП);

· автомобильный комплект для специальной обработки военной техник (ДК-4) и его модификации;

· бортовой комплект специальной обработки (БКСО);

· комплект для специальной обработки военной техники и санитарной обработки личного состава (ДК-5);

· индивидуальный комплект для специальной обработки автомобильной техники (ИДК-1);

· комплект приспособлений к автомобильным водомаслотопливо-заправщикам (ДКЗ);

· комплект санитарной обработки личного состава (КСО).

Подразделения войск РХБ защиты, привлекаемые для проведения дегазации, дезактивации, дезинфекции имеют следующие технические средства:

· тепловые машины специальной обработки военной техники (ТМС-65, УТМ);

· комплект дегазации, дезактивации и дезинфекции вооружения и военной техники (ДКВ) и его модификации;

· авторазливочные станции АРС-14 (14К, 15).

Комплект дегазации оружия и обмундирования ИДПС-69 состоит из 10 пакетов для дегазации стрелкового оружия (ИДП-1) и 10 пакетов для.дегазации обмундирования (ДПС-1),упакованных в картонную водонепроницаемую коробку. В походном положении комплект перевозится в автомоби­лях, а при высадке личному составу выдается по одному пакету ИДП-1 и ДПС-1.

Индивидуальный дегазационный пакет ИДП-1 предназначен для дегазации стрелкового оружия. Масса пакета 220г. Объем рецептуры - 180мл. Время приведения пакета в действие - 5-10с.

Для обработки автомата (карабина, гранатомёта) с ремнем используется один пакет; ручного пулемёта с магазином и ремнем - два пакета. Время обработки один пакетом - 4-5мин. В отдельных случаях пакет ИДП-1 может быть использован для дегазации участков вооружения и военной техники. Он позволяет продегазировать до 0,8-1м² поверхности (0,3м² вертикальной и 0,5 -0,7м² горизонтальной) за 5-7мин.

Дегазационный пакет силикагелевый ДПС-1 предназначен для дегазации обмундирования. Масса пакета —100г, время вскрытия - 10-20с, время обработки комплекта обмундирования - 10-15мин.

Дегазирующий пакет порошковый ДПП предназначен для дегазации обмундирования и снаряжения. Масса пакета - 260г., масса рецептуры - 200г. Время приведения пакета в действие - 90с. Время обработки комплекта обмундирования - до 10 мин.

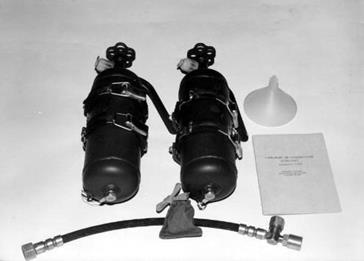

Танковый дегазационный комплект ТДП (рис.14) предназначен для частичной дегазации транспортеров – тягачей, вооружения и военной техники, смонтированных на этих шасси. Время подготовки прибора к действию – 1 - 2мин. Время опорожнения – 2 - 4мин, площадь дегазации – 4 - 8м².

Рисунок 14. Танковый дегазационный комплект ТДП

Автомобильный комплект для специальной обработки военной техники ДК-4 (ДК-4К, ДК-4КУ, ДК-4Д, ДК-4КБ) предназначен для полной дегазации, дезактивации, дезинфекции автомобилей и автопоездов, специальных колёсных шасси и бронетранспортёров(с карбюраторными двигателями). Время развертывания комплекта -3-4 мин., масса -33кг. В состав комплекта ДК-4К входят газожидкостной прибор, набор дегазирующих и дезактивирующих веществ, комплект ЗИП и крепежные детали, металлический ящик для укладки и транспортировки комплекта Ящик комплекта крепится на автомобиле в установленном месте (на переднем борту кузова).

Время развертывания комплекта 3 - 4мин. При дезактивации сухих, не замасленных поверхностей, а также внутренних поверхностей кабин и кузовов используется метод отсасывания радиоактивной пыли, во всех остальных случаях обработка проводятся газожидкостным методом.

Газожидкостный прибор состоит из эжектора, газожидкостного и жидкостного рукавов, брандспойта с удлинителем и щеткой, газоотборного устройства. Принцип действия прибора основан на использовании тепла и кинетической энергии отработавших газов автомобиля. С помощью газоотборного устройства (крышки с клапаном и газоотборником) газы подаются в эжектор под давлением 0,9±0,1 кгс/см², где создают разрежение, за счет, которого происходит отсасывание радиоактивной пыли при методе пылеотсасывания или забор и подача через бранд­спойт на обрабатываемую поверхность рабочей рецептуры при газожидкостном методе.

Для подготовки прибора к дегазации (дезактивации, дезинфекции) газожидкостным методом необходимо:

· установить крышку с газоотборником на конец выпускной трубы глушителя и поворотом вправо зафиксировать ее;

· установить эжектор на газоотборник;

· присоединить к эжектору газожидкостный рукав;

· соединить брандспойт с удлинителем, навинтить на него щетку и закрепить ее гайкой, присоединить брандспойт к газожидкостному рукаву;

· присоединить жидкостный рукав боковому патрубку эжектора, а другой конец рукава опустить в емкость с раствором;

· повернув рычаг, открыть предохранительный клапан на крышке, запустить предварительно прогретый двигатель автомобиля и, после установления устойчивой частоты вращения коленчатого вала, закрыть клапан;

· постепенно увеличивать частоту вращения коленчатого вала до момента срабатывания предохранительного клапана и зафиксировать дроссельную заслонку в этом положении.

Значительное повышение частоты вращения коленчатого вала двигателя после срабатывания предохранительного клапана запрещается.

Исправно работающий прибор обеспечивает подачу через брандспойт газожидкостной смеси, длительная работа прибора без жидкости недопустима, так как приводит к прогоранию газожидкостного рукава.

Для подготовки прибора к дезактивации методом отсасывания радиоактивной пыли необходимо:

· отсоединить газожидкостный и жидкостный рукава от эжектора;

· присоединить газожидкостной рукав к боковому патрубку эжектора;

· на свободный патрубок эжектора надеть тканевый мешок для сбора радиоактивной пыли или установить автомобиль так, чтобы выбрасываемая из эжектора пыль вторично не заражала обрабатываемый объект.

Жидкостный рукав и емкость с раствором при этом варианте развертывания прибора не используются.

В зависимости от марки автомобиля применяются комплекты ДК-4 различных модификаций, которые отличаются конструкцией газоотборного устройства. На автомобилях типа ГАЗ и ЗИЛ устанавливается комплект ДК-4К, газоотборное устройство которого состоит из крышки с внутренним диаметром 76 мм и газоотборника. Для крепления крышки на выпускную трубу глушителя диаметром 63,5 мм приваривается на заводе-изготовителе или в войсках ниппель. В том случае, если выпускная труба имеет диаметр 44,5 или 51 мм, приваривается ниппель малый, к которому крышка крепится с помощью переходника.

На автомобиле типа Урал-375 устанавливается комплект ДК-4КУ. Крышка с клапаном этого комплекта имеет дополнительное устройство для перекрытия эжекционной трубы очистки воздушного фильтра двигателя автомобиля, состоящее из пружины и пробки. Ниппель для установки крышки на выпускную трубу имеет фланец и крепится к ней болтами. Наряду с комплектами ДК-4К в войсках имеются комплекты ДК-4, в которых газоотборник не установлен на крышке с клапаном, а поставляется отдельно. Для оборудования выпускной системы автомобиля необходимо приваривать ниппель на конец выпускной трубы, а газоотборник на приемную трубу глушителя. Газоотборник закрывается заглушкой. Комплект имеет также несколько модификаций: ДК-4, ДК-4У, ДК-4Б, соответствующих ДК-4К, ДК-4КУ. ДК-4КБ.

На автомобилях с дизельными двигателями типа МАЗ, КрАЗ, КамАЗ устанавливается комплект ДК-4Д. В этом комплекте крышка с клапаном имеет заслонку, которая должна открываться при пуске двигателя. Крышка крепится на конце выпускной трубы глушителя серьгами за крючки, приваренные на трубе. Газоотборник приваривается на приемной трубе глушителя, а на автомобилях МАЗ-537, МАЗ-543 может быть установлен непосредственно па крышке с клапаном (аналогично комплекту ДК-4К).

Правильная работа комплекта обеспечивается только при надежной герметизации выпускной системы автомобиля, особенно в местах соединения приемной и выпускной труб с глушителем.

В войсках каждый комплект ДК-4 комплектуется набором дегазирующих и дезактивирующих веществ: 0,8 кг порошка нейтрального гипохлорита кальция (НГК) в полиэтиленовой банке и 0,4 кг порошка СФ-2У в бумажном пакете.

Бортовой комплект специальной обработки (БКСО) предназначен для специальной обработки вооружения и военной техники водными и сольвентными рецептурами при использовании энер­гии выхлопных газов двигателей внутреннего сгорания и энергии сжатого воздуха пневмосистем автомобилей и бронетранспорте­ров с карбюраторными и дизельными двигателями марок: ГАЗ, ЗИЛ, «Урал», КрАЗ, КамАЗ, МАЗ, БелАЗ, БТР, МТ-ЛБ, ГТ-СМ, ГТ-МУ, БТР-80.

В состав комплекта входят: газожидкостный прибор (брандс­пойт), удлинитель, газожидкостный рукав, жидкостный рукав, резервуар РДР-40, крышка с клапаном, щетка, переходник, эжек­тор, газоотделитель с диффузором (при работе от выхлопных га­зов) или воздушный рукав, воздушный эжектор (при работе от сжатого воздуха), колпачок, скребок, а также металлический ящик, две брезентовые сумки для укладки и транспортирования комплек­та, запасные части, крепежные изделия и принадлежности. В ящик помещаются: пачка порошка СФ-2У в полиэтиленовом пакете и полиэтиленовая банка для порошка ДТС-ГК.

Для дезактивации, дегазации, дезинфекции из БКСО приме­няются те же растворы, что и из ДК-4, а при работе от пневмосис­тем автомобилей может использоваться для дегазации объектов, вооружения и военной техники рецептура РД-2.

Индивидуальный комплект для специальной обработки автомобильной техники ИДК-1 предназначен для полной дегазации, дезактивации и дезинфекции автомобильной техники. Время развертывания комплекта - 3-5 мин., масса комплекта - 5кг. Комплект может быть использован для частичной дегазации вооружения и военной техники (В и ВТ).

В состав комплекта ИДК-1 входят:

· брандспойт с распылителем, щеткой и краником;

· эжекторная насадка;

· два резинотканевых рукава длиной по 2,5м;

· специальная крышка для канистры с резинотканевым рукавом с фильтром;

· хомут;

· скребок;

· ветошь;

· комплект ЗИП;

· укладочная сумка.

При установке комплекта на машину, не имеющую пневмосистемы (УАЗ-469, артиллерийский тягач АТ), он собирается и готовится к работе с использованием насоса.

Резервуаром для специального раствора (рецептуры) служит имеющаяся на машине канистра вместимостью 20л. При этом работа комплекта основана на вытеснении рецептуры (раствора) из канистры давлением сжатого воздуха, создаваемым с помощью насоса, и подаче ее на обрабатываемый объект через систему рукавов, брандспойт и распылитель.

Порядок подготовки комплекта к работе с использованием насоса:

· наполнить канистру специальной рецептурой (или приготовить рецептуру в канистре);

· закрепить хомут и насос для ручного накачивания шин на канистре;

· установить крышку на горловину канистры;

· присоединить к вентилю с золотником рукав ручного насоса, а к штуцеру - резинотканевый рукав, брандспойт;

· установить на брандспойт распылитель, соответствующий виду обработки: при дегазации и дезинфекции - колпачок с отверстием диаметром 1,5 мм с сердечником; при дезактивации - колпачок с отверстием диаметром 2,0 мм без сердечника. За счет сердечника осуществляется более качественное распыление рецептуры, уменьшается ее расход и повышается эффективность дегазации и дезинфекции. Дезактивация проводится за счет интенсивного смывания радиоактивной пыли и требует большего расхода рецептуры, что достигается установкой колпачка с большим отверстием и без сердечника;

· навернуть на брандспойт щетку;

· создать в канистре с помощью насоса давление около 1,0 кгс/см² (давление можно проконтролировать с помощью манометра для замера давления в шинах, входящего в комплект водительского инструмента);

· открыть краник брандспойта и убедиться, что распылитель работает хорошо, а в местах соединений отсутствует подтекание жидкости.

Комплект приспособлений к автомобильным водомаслотопливо-заправщикам ДК-3 предназначен для полной дегазации, дезактивации и дезинфекции автомобильной техники и вооружения с использование автотопливозаправщиков, водомаслотопливозаправщиков, механизированных автоцистерн.

Время развертывания комплекта - 5-10мин., количество рабочих мест - 2, масса комплекта - 26кг. Из комплекта применяются только 0,15 и 0,3% растворы порошка СФ-2У и топливо (бензин, керосин и дизельное топливо). Комплект к водомаслотопливозаправщикам может быть использован для помывки личного состава

Комплект санитарной обработки личного состава КСО предназначен для полной помывки личного состава в теплое время года и помывки открытых участков (лица, шеи, рук) - в холодное. Комплект работает от автомобилей ГАЗ-66, ЗИЛ-130, ЗИЛ-131, ЗИЛ-135, УРАЛ-375.

Время развертывания комплекта - 8-10мин, пропускная способность -12чел/час, масса комплекта - 45кг. В качестве ёмкости для воды могут быть использованы бочки Л-100,Л-300,Л-275, канистры.

Тепловая машина ТМС-65 (рис.15) предназначена для полной дегазации, дезактивации и дезинфекции вооружения и военной техники газока­пельным и газовым потоками. Она также может быть использована для дегазации и дезактивации участков местности и дорог с твердым по­крытием.

Рисунок 15. Тепловая машина ТМС-65

Обработка вооружения и военной техники при температуре до -15°С проводится газокапельным потоком с использованием воды при дезактивации; I -1,5% водного раствора гипохлорита кальция (ГК) - при дегазации; 5 и 7,5% водного раствора ГК - при дезинфекции. Дегазация, дезактивация и дезинфекция вооружения и военной техники при отрицательных температурах ниже -15°С проводится га­зовым потоком.

Пропускная способность ТМС-65 при обработке техники газокапельным потоком – 30 – 40 ед/час, газовым – 10 – 15 ед/час.

Авторазливочные станции предназначены для полной дегазации, дезактивации и дезинфекции вооружения и военной техники, дегазации и дезинфекции отдельных участков местности и дорог, приготовления, временного хранения, транспортирования дегазирующих растворов и воды, снаряжения растворами различных емкостей и комплектов специальной обработки, а также для перекачивания указанных жидкостей из одной емкости в другую.

Специальная обработка вооружения и военной техники авторазливочными станциями осуществляется с использованием I и 1,5%; 5 и 7,5% водных растворов ГК, дегазирующей рецептуры РД-2; 0,15 и 0,3% водных растворов порошка СФ-2У.

Обработка вооружения и военной техники производится силами их расчётов. Станция АРС-14 обеспечивает развертывание 8 рабочих мест при дегазации, дезактивации и дезинфекции протиранием щётка­ми или 3 рабочих мест при дезактивации струёй воды. Пропускная способность при обработке щетками - 6-8 ед/час. Станция АРС-15 (рис. 16) обеспечивает развертывание 12 рабочих мест. Пропускная способность- 12 ед/час.

Рисунок 16. Станция АРС-15

В комплекте ДКВ-1 (1А, 1М, 1К) (рис. 17) используются следующие растворы:

· рецептура РД-2 - для дегазации;

· 0,15% водный раствор порошка СФ-2У - для дезактивации;

· 1-1,5% водный раствор ГК - для дегазации и дезинфекции;

· 5-7,5% водный раствор ГК - для дезинфекции.

Рисунок 17. Комплект ДКВ-1

Количество одновременно обрабатываемых объектов при дегазации рецептурой РД-2 для ДКВ-1М - 42, для ДКВ-1А - 78; при дезактивации 0,15% раствором СФ-2У -14 и 26, при дегазации 1 или 1,5% водным раствором ГК-21 и 39; при дезинфекции I или 1,5% водным раствором ГК - 10 и 19; при дезинфекции 5 или 7,5% водным раствором ГК-7 и 13. соответственно.

Автомобиль дезинфекционный душевой ДДА-66 (рис. 18) Применяемые базовые шасси автомобилей; ГАЗ, ЗИЛ, КамАЗ, УАЗ, Урал.

Рисунок 18. Автомобиль дезинфекционный душевой ДДА-66.

Применяемые базовые шасси автомобилей; ГАЗ, ЗИЛ, КамАЗ, УАЗ, Урал.

Предназначена для:

· дезинфекции по паровоздушному и пароформалиновому методам (дезинсекции по паровоздушному методу) одежды, обуви, белья и постельных принадлежностей,

· помывки людей в полевых условиях во все времена года, в любых климатических зонах Российской Федерации и стран СНГ, при температуре окружающего воздуха от плюс 40° до минус 30°С.

При эксплуатации установки с использованием мотопомпы, ее можно развертывать на расстоянии до 100 м от берега реки, озера, пруда или другого источника с чистой водой на высоте до 50 м над уровнем воды, при установке мотопомпы непосредственно у водоема на высоте до 50 м над уровнем воды, при установке мотопомпы непосредственно у водоема на высоте до 5 м от уровня воды. При работе установки без мотопомпы ее развертывают на расстоянии до 8 м и не выше 4,5 м от водоема (от входа воды пароструйный элеватор) а при работе на привозной воде на любом расстоянии.

При низких температурах воды (1-2° С) и воздуха (-20 -30° С) пропускная способность установки снижается. Продолжительность эксплуатации установки (до капитального ремонта), осуществляемой в соответствии с настоящей инструкцией в среднем составляет 8000 час (по работе котла). Продолжительность непрерывной работы 18-20 час, после чего необходим перерыв на 4-6 часов для профилактического осмотра оборудования, текущего ремонта и очистки котла от золы, сажи, нагара.

Комплект поставки изделия:

· котел паровой 1 шт.;

· дезинфекционная камера 1 шт.;

· прибор душевой 1 шт.;

· система трубопровода с питательными приборами 1 шт.;

· элекростанция переносная бензиновая на 0,5 кВт 1 к-т.;

· цистерна вместимостью 1300 ³дм 1 к-т.;

· комплект ЗИП на установку 1 шт.;

· комплект эксплуатационной документации 1 к-т.;

Устройство и работа изделия:

· Дезинфекционно-душевой установки ДДА-66 смонтирована на шасси автомобиля ГАЗ, ЗИЛ.

На шасси автомобиля дезинфекционная камера в сочетании со стенками, основанием и крышей образует кузов. Все элементы кузова соединены между собой сваркой.

Кузов разделен условно перегородкой на три отделения: котельное, грузопассажирское и камерное.

Котельное отделение расположено в средней части кузова. В нем размещены: паровой котел, бойлер ручной водяной и топливные насосы, инжектор, бак для дизтоплива, система трубопровода.

С левой и передней сторон кузова расположен грузохозяйственный отсек, в котором размещены: электростанция, комплект ДК-4, укладочный ящик, дымовая труба, сиденье, которые при передвижении установки закрепляются.
В задней части кузова находится дезинфекционная камера, служащая в походном положении для размещения комплектующих изделий.
За камерой на кронштейне закреплено запасное колесо и ящик для инструмента.

Принцип действия установки заключается в использовании пара, образующегося в котле при испарении. Дезинфекционно-душевая установка может работать в режиме дезинфекции (дезинсекции) одежды и в режиме помывки людей. Работа может производиться одновременно в обоих режимах или раздельно.

Дезинфекция одежды производится в дезинфекционных камерах паром и пароформалиновой смесью.

Дезинсекция производится в дезкамерах только паром.
Помывка людей осуществляется через душевые сетки водой, нагретой в бойлере-аккумуляторе до температуры 38-42°С (в зависимости от температуры окружающего воздуха).

Установка может быть развернута для работы как непосредственно у водоема, так и на расстоянии.
