Состав установки

Установка включает в себя формирователь входного сигнала и УПЧ с АРУ обратного регулирования.

Формирователь входного сигнала состоит:

§ из генератора высокой частоты – «ГВЧ», формирующего сигнал несущей с фиксированной частотой f _c » 520 кГц и регулируемым в пределах 3–300 мВ эффективным значением напряжения U _c;

§ импульсного генератора – «G», вырабатывающего модулирующий, прямоугольной формы, сигнал U _м с частотой 40 Гц;

§ амплитудного модулятора.

Усилительный каскад УПЧ выполнен на основе дифференциальной пары транзисторов. Управление коэффициентом усиления происходит путем изменения крутизны одного из транзисторов. Цепь АРУ подключена к резонансной нагрузке УПЧ. Выходное напряжение УПЧ детектируется на амплитудном детекторе. Величина порогового напряжения задается величиной смещения (U ₀ = 0, U ₁, U ₂) на вход усилителя – «К». К выходу усилителя подключены низкочастотные фильтры: ФНЧ1 – RC -фильтр первого порядка и ФНЧ2 – RC -фильтр 2-го порядка. Коэффициент усиления петли обратной связи (k_u)_АРУ изменяется с помощью подключения соответствующего усилителя «К1», «К2», «К3» к входу управления УПЧ.

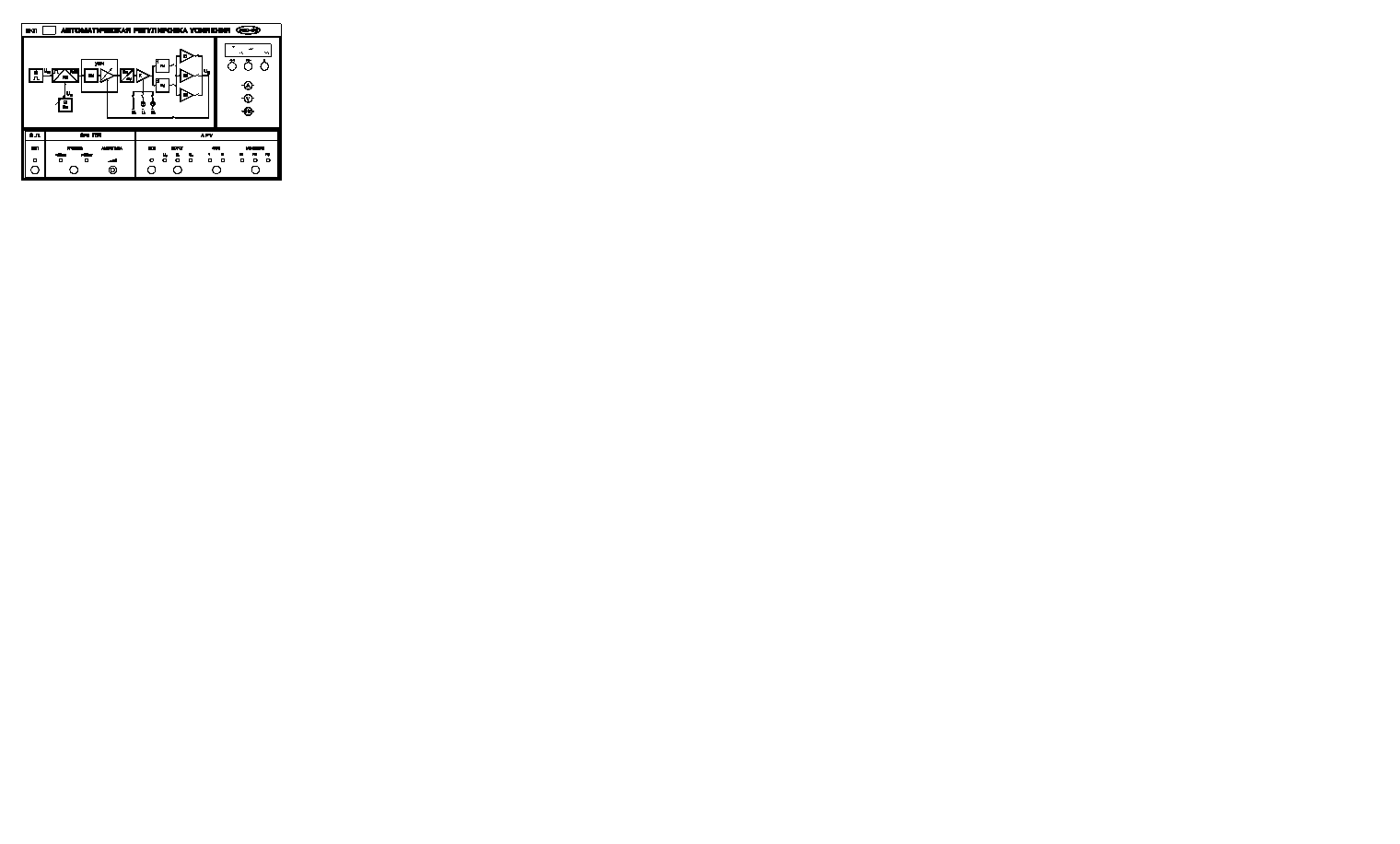

Рис. 8.6. Вид лицевой панели

На задней стенке установки имеются контрольные выходы: «Вых. 1» – напряжение на входе УПЧ,«Вых. 2» – напряжение на выходе УПЧ, «Вых. 3» – напряжение u _р.

На левом верхнем поле изображена структурная схема установки. На нижнем поле расположена панель ручного управления с переключателями режимов работы, на правом поле измерения и индикации – цифробуквенный дисплей с отображением пунктов работы и результатов измерений исследуемых параметров системы АРУ.
