Проекции прямого угла

Положения взаимно перпендикулярных прямых изображены на рисунке 2.11.

Рисунок 2.11 – Взаимно перпендикулярные прямые

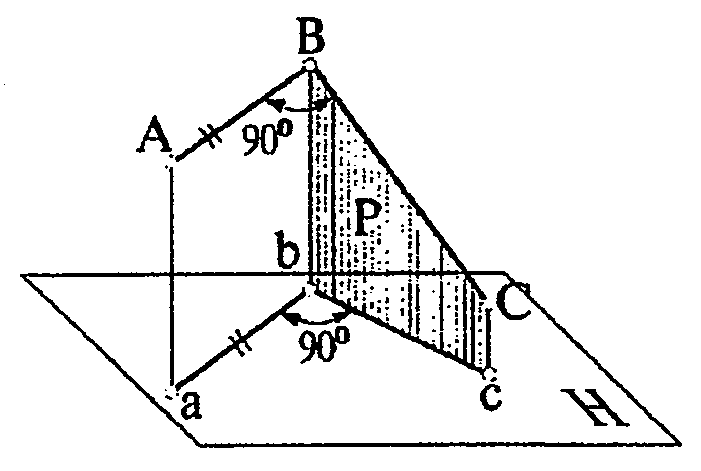

Если одна из сторон прямого угла параллельна плоскости проекций, то на эту плоскость прямой угол проецируется без искажения.

Дано: × АВС = 90°; АВ || Н, следовательно, × аbс = 90° и аb ^ bс;

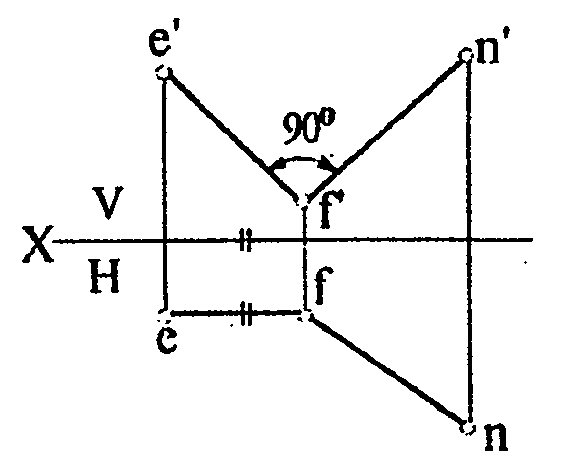

× ЕFN = 90°; ЕF || V, следовательно, × e′f′n′ = 90° и е′f′ ^ f′n′.

Принадлежность точки прямой

Точка принадлежит прямой, если она принадлежит одноименным проекциям этой прямой (рисунок 2.12).

Рисунок 2.12 – Принадлежность точки прямой

На рисунке 2.12 видим, что для решения вопроса о принадлежности точки прямой достаточно двух проекций. В случае профильной прямой необходимо, чтобы и профильная проекция точки лежала на профильной проекции прямой.

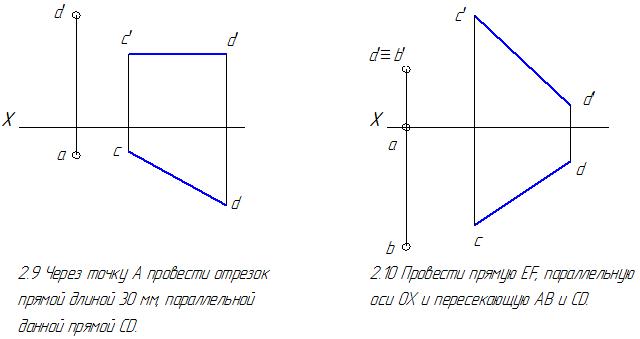

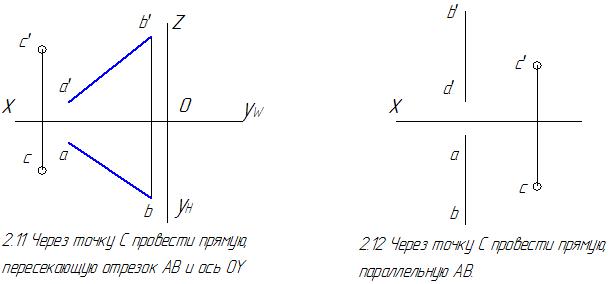

Задачи по теме 2. Проецирование прямой линии.
