Мультиплексор ENE 6012

Мультиплексоры серии EN 6000 разработаны на эксперименталь­ном заводе научного приборостроения Российской академии наук. Предназначены для формирования ПЦП на местной, междугородной и международной сети связи.

ENE 6012 преобразует до 30 каналов ТЧ или ОЦК и соответствую­щих им каналов СУВ. В направлении передачи эти сигналы мультиплек­сируются в ИКМ-сигнал 2048 кбит/с. В направлении приема приходящий ИКМ-сигнал 2048 кбит/с разделяется на отдельные сигналы ТЧ или ОЦК и соответствующие им СУВ. На рисунке 3.5 показана структурная схема ENE6012.

ENE 6012 состоит из мультиплексора и демультиплексора (2М MUX), 5-ти канальных ячеек, одного блока питания и блока ввода (тер­минал). На блоке ввода устанавливаются розетки для подключения к аппаратуре как каналов ТЧ (ОЦК)_: так и ИКМ-сигналов 2048 кбит/с.

Канальные ячейки принимают сигналы ТЧ (ОЦК), поступающие из блока ввода. Каждая такая ячейка обрабатывает 6 каналов ТЧ (ОЦК) плюс СУВ. В направлении передачи входящие тональные сигналы пре­образуются в цифровые ИКМ-сигналы, входящие ИКМ-сигналы также преобразуются в цифровую форму, после чего все поступают на ячейку мультиплексора. В направлении приема сигналы с выхода ячейки мультиплексора-демультиплексора декодируются, преобразуются в речевые или цифровые сигналы и поступают по назначению через блок ввода.

В направлении передачи блок мультиплексора объединяет ИКМ-сигналы, поступающие от канальных ячеек и формирует групповой ИКМ-сигнал 2048 кбит/с. в противоположном направлении принимаемый ИКМ-сигнал 2048 кбит/с демультиплексируется на отдельные канальные сигналы, поступающие затем на канальные ячейки.

Мультиплексор ENE 6012 может стыковаться с различными типами оборудования АТС (декадно-шаговые, координатные и электронные АТС), абонентскими телефонными аппаратами или цифровыми канала­ми.

Рисунок 3,5 - Структурная схема ENE 6012

ENE 6012 может подключаться к цифровым АТС, использующим общий канал сигнализации. В зависимости от требований к входным - выходным каналам, имеются следующие типы мультиплексоров: ENE 6012, ENE 6012-0, ENE 6012-1, ENE 6062. все они удовлетворяют требо­ваниям ITU-Т.

В таблице 3.3 приведены применяемые в них канальные интерфей­сы.

Таблица 3.3 - Применяемые канальные интерфейсы

Мультиплексоры устанавливаются на стойках ENE 6000, на которых может быт размещено;

-ENE6012-0 - 10 систем в узкой стойке ENE6000 высотой 2600 мм;

-ENE6012-1 - 6 систем в узкой стойке ENE6000 высотой 2600 мм;

-ENE6012 - 4 системы в узкой стойке ENE6000 высотой 2600 мм;

-ENE6062 -10 однопол очных (S) или 5 двухполочных (D) в узкой стойке ENE6000.

Емкость места в стойке:

-для ENE6012-0, ENE6Q12-1, ENE6011 - одно место для одной 30- канальной системы;

-для ENE6012 - два места для одной 30-канальной системы;

-для ENE6062 - одно или два места для одной 30-канальной систе­мы.

Компоновка лицевой стороны стоек приведена на рисунке 3.6, а компоновка систем - на рисунке 3.7.

Рисунок 3.6 - Компоновка лицевой стороны стоек

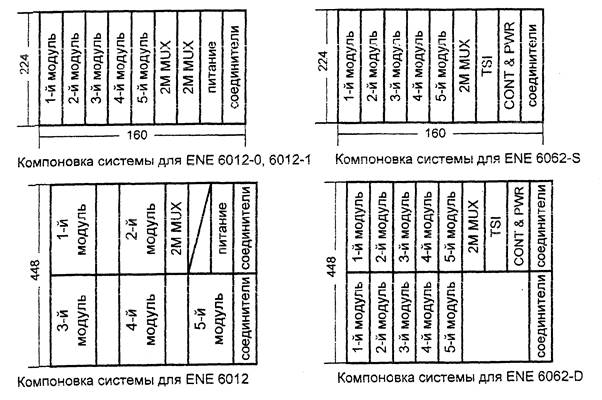

Рисунок 3.7- Компоновка систем

Технические характеристики мультиплексоров ENt 6012

Параметры системы:

-Число каналов

-Частота синхронизации

-Генератор

-Формат обмена

Электрические характеристики:

- 2.048 Мбит/с ИКМ интерфейс

30 каналов

31 канал при использовании внешнего блока управления (речевой и цифровой 64кбит/с)

Внутренний, с внешним запуском или внешний

Общий канал обмена с использованием 16-го временного интервала для обмена с контрол­лером внешнего управления (EXT INF CONT). Возможна передача сигналов со скоростью 64 кбит/с в соответствии со стандартом ITU-T G.703.

- Линейный код

- Входное сопротивление и номинальное напряжение

- Допустимые потери соединительной линии
