Мультиплексоры для формирования первичного цифрового потока Е1В этих мультиплексорах, называемых далее первичными, используется либо групповой способ аналого-цифрового преобразования, либо индивидуальный. Первые обычно называют аналого-цифровое оборудование (АЦО) и имеют ограниченное число представляемых ОЦК (не больше четырех). Во вторых применяют индивидуальное кодирование с синхронным мультиплексированием кодовых групп каналов. Структура цикла передачи ПЦП согласно рекомендации ITU-T G.704 и G.732 представлена на рисунке 1.1. Он состоит из 32 канальных интервалов длительностью 3,91 мкс каждый с общей длительностью Тц=125 мкс. Нулевой и шестнадцатый интервалы предназначены для служебных целей: КИО - для передачи сигналов синхронизации, контроля, управления (TMN) и оповещения об аварии; КИ 16 - служит для передачи сигнальных сообщений между узлами коммутации, синхронизации по сверхциклу и индикации аварийного состояния. Для передачи сигналов управления и взаимодействия (СУВ) организуются сигнальные каналы в КИ16. Для организации сигнальных каналов тридцати информационных каналов организован сверхцикл, содержащий 16 циклов. Рисунок 1.1 - Цикл и сверхцикл первичного цифрового потока Е1
На рисунке 1.2 приведена функциональная схема первичного мультиплексора с индивидуальными кодеками, где приведены следующие сокращения: A/D - аналого-цифровое преобразование на передаче и цифро-аналоговое преобразование на приеме; MUX и DMUX - мультиплексор и демультиплексор; ГО - генераторное оборудование; ЛК и ЛД - линейный кодер и линейный декодер, которые преобразуют двухуровневый цифровой сигнал в трехуровневый HDB-3 и наоборот; Р - регенератор цифрового сигнала.
Рисунок 1.2 – Функциональная схема первичного мультиплексора
Необходимо отметить, что задающий генератор должен обеспечить стабильность тактовой частоты 2048 кГц±50- . Линейная сторона мультиплексора может сопрягаться дополнительным оборудованием с любыми линиями: электри-ческими, в том числе HDSL, оптическими и радиорелейными. От этого зависит дальность передачи и качество. При этом в линии могут использоваться промежуточные станции с регенераторами. Пример реализации схемы современного первичного мультиплексора приведен на рисунке 1.3. Главная его особенность - шинная архитектура, находящаяся под управлением центрального процессора.
Рисунок 1.3 - Функциональная схема первичного мультиплексора с шинной архитектурой
Обозначения, приведенные на рисунке1.3: ППТЧ - приемопередатчик тональных частот; ФНЧ - фильтр нижних частот; ИКМ - кодек - преобразователь аналогового сигнала в сигнал с импульсно - кодовой модуляцией и наоборот, цифро-аналоговый преобразователь; - канальное устройство; ОЦК ЕО - основной цифровой канал ЕО (64 кбит/с); MUX/DMUX - мультиплексор/демультиплексор; Кв. ГУН - кварцевый генератор, управляемый напряжением; ВТЧ - выделитель тактовой частоты; УСЛ - устройство согласования с линией (электрической, оптической, радио); ОЗУ - оперативное запоминающее устройство. Указанная схема позволяет реализовать разнообразный набор канальных окончаний: аналоговых, цифровых, для сети с интеграцией услуг, локальных вычислительных сетей и другие. Реализация функций управления позволяет изменять конфигурацию мультиплексора, например, производить кроссовые соединения каналов, производить их пере- кроссировку.
1.3 МУЛЬТИПЛЕКСОРЫ ДЛЯ ФОРМИРОВАНИЯ ВТОРИЧНОГО, ТРЕТИЧНОГО, ЧЕТВЕРТИЧНОГО ЦИФРОВЫХ ПОТОКОВ Е2, ЕЗ, Е4 Эти мультиплексоры используют для получения последующих ступеней иерархии по единой схеме: 4 потока Е1 путем побитового объединения мультиплексируются в поток Е2, 4 потока Е2 либо 16 Е1 мультиплексируются в поток ЕЗ, 4 потока ЕЗ либо 64 Е1 в Е4.В процессе мультиплексирования осуществляется выравнивание скоростей потоков методом подстановки служебных битов (процедура стаффинга).В результате для выделения потоков Е1 из потоков высших ступеней иерархии требуется пошаговое мультиплексирование и демультиплексирование (рисунок 1.4).
Рисунок 1.4 – Пошаговое мультиплексирование в PDH
Структуры циклов передачи для вторичного, третичного и четвертичного потоков приведены на рисунках1.5, 1.6,1.7.

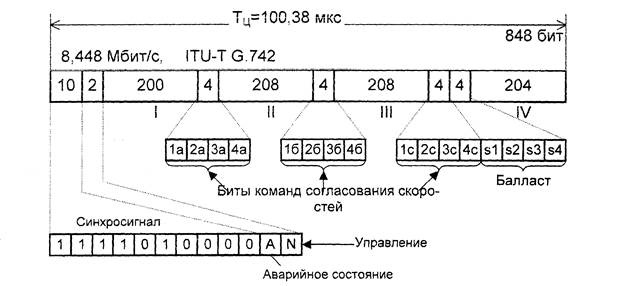

Рисунок 1.5 - Цикл передачи ВЦП
Условные обозначения: А - бит аварийного сообщения о нарушении синхронизма на удаленном мультиплексоре; N - бит национального использования; 1a (Ь, с) - бит команды согласования скоростей первого потока Е1; 2а (Ь, с) - бит команды согласования скоростей второго потока Е1 и т.д.; s1 (2, 3, 4) - биты балласта.
Рисунок 1.6 - Цикл передачи ТЦП
Рисунок 1.7 - Цикл передачи ЧЦП
Первые десять бит представляют собой синхросигнал. Весь цикл поделен на четыре блока командами согласования скоростей, которые применяются для оповещения приемной стороны о наличии вставок, выравнивающих скорости потоков Е1 и удаляемых на приеме. Блоки I, II, III, IV содержат чередующиеся информационные биты четырех потоков Е1.
Рисунок 1.8 – Функциональная схема мультиплексора ВЦП Аналогично получается цикловая структура третьей и четвертой степеней мультиплексирования ЕЗ и Е4, в которых обеспечивается скорость передачи 34,368 Мбит/с и 139,264 Мбит/с соответственно. При формировании ЕЗ и Е4, как и при формировании Е2, применяется режим положительного согласования скоростей, называемый часто положительным стаффингом, смысл которого состоит в выборе частоты считывания из буферов (рисунок 1.8) заведомо большей частоты записи в буфер с учетом максимально допустимого отклонения и от номинального значения (рисунок 1.9). Процедура формирования положительного стаффинга демонстрируется на рисунке 1.10. Рисунок 1.10 - Введение вставок при позитивном согласовании скоростей
Завершая раздел необходимо отметить, что положительное согласование скоростей в плезиохронных мультиплексорах рекомендовано Международным Союзом Электросвязи и Европейским Институтом Стандартизации в области телекоммуникаций и применяется в аппаратуре, выпускаемой на российских предприятиях.
|
