Раздвижная дверь на роликах

Такая дверь бывает более удобна, чем распашная, а в ряде случаев просто необходима в целях экономии пространства, если кабинет занимает небольшую площадь.

При изготовлении раздвижной двери нужно постараться максимально облегчить конструкцию. Для этого можно уменьшить сечение брусков, а также сократить количество горизонтальных брусков. Нижний и верхний бруски должны быть более широкими (по вертикали), так как на них будет закреплена конструкция с роликами.

Ролики могут быть самого разного диаметра и толщины. Они могут иметь посередине гребень или паз. Движутся ролики по жестко закрепленной направляющей – круглому металлическому прутку или п‑образному профилю. На рисунках 8 и 9 изображена конструкция с использованием профиля. Ролики крепятся к дверному полотну сквозь металлические накладки. Профиль должен быть в 2 раза длиннее ширины двери, чтобы оставалось место на ее откат.

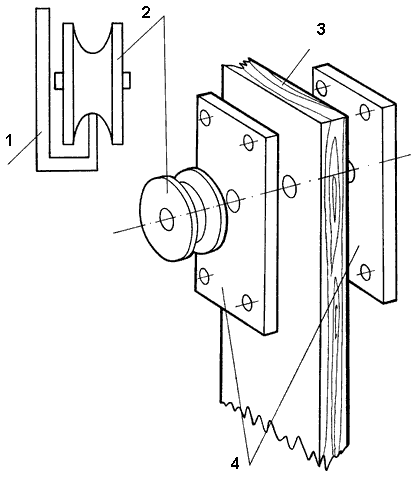

Рис. 8. Схема крепления верхних роликов раздвижной двери:

1 – профиль; 2 – ролик; 3 – дверное полотно; 4 – металлические накладки

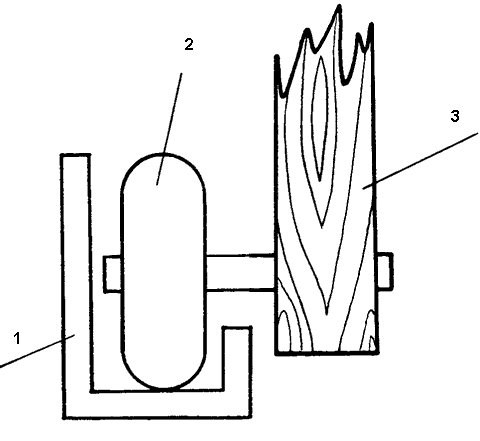

Рис. 9. Схема крепления нижних роликов раздвижной двери:

1 – профиль; 2 – ролик; 3 – дверное полотно

Необходимо периодически смазывать ролики и очищать профили от пыли и забившейся в них грязи.
