Калиничев В.Н., Безбах Т.В.

Сборник задач и контрольных заданий по

Инженерно-геологической графике

Москва

Издательство Российского университета дружбы народов

ПРОЕКЦИИ С ЧИСЛОВЫМИ ОТМЕТКАМИ

Точка

1. Определить отметки точек K, L и M, если плоскость проекций П₀ будет смещена вниз на расстояние 2м.

Прямая линия

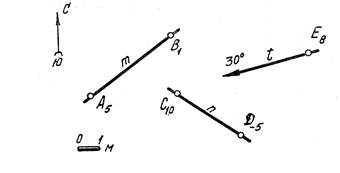

Определить азимуты падения прямых m(А5В1), n(C10D5), t(Es Ð300).

3. Определите азимуты простирания горизонтальных прямых n(A₅B₅) и h_-3

4. Через точку В провести прямую t, ази­мут которой был бы равен 203°, а угол падения 23⁰.

5. Через точку С провести горизонтальную прямую, азимут простирания которой был бы равен 127°.

6. Через точку D провести горизонтальную прямую, ази­мут простирания которой был бы равен 83°.

7. Определить истинную длину отрезка CD (C_8,5D_-4,25). Найти на прямой точку F с числовой отметкой 5.

8. На прямой п найти точку D, удаленную от точки F на расстояние 8,75 м.

9. Определить элементы залегания прямой l(M₈N₀).

10. Построить проекцию точки R, принадлежащей прямой m (C_6,75 Ð30°), отметка которой была бы равна 3,5 м. Решить задачу с помощью построения профиля и масштаба заложений.

11. Определить истинное расстояние от точки В до прямой h

12. Через точку R провести произвольную прямую, которая скрещивалась бы с прямой т под углом 90°. Определить истинное расстояние между конкурирующими точками прямых.

13. Определить истинное расстояние от точек В и А до прямой m(F₁₃ Ð 35⁰).
